Приблуда для изготовления «лягушек»

Заливал прошлым летом плиту под гараж. В процессе армирования встал вопрос в наличии отсутствия лягушек. «Лягушки» — это такие фигулины, которые держат верхний слой арматуры в пространственном каркасе.
Приблуды для гибки арматуры у мну нет, хороший денег стоит, а дешевый брать не хочется да и покупать чисто ради этого жлобно, а покупать готовые лягухи жлобно вдвойне. Решил, что буду делать их сам. Прикинул воспаленным мозгом как я вижу лягушкоделку, пошарился по огороду и добыл немного железок. Попилял их в размер и побрел к соседу, шоб тот их сварил. К обеду приблуда была готова. В итоге изготовил 120 штук лягух.
Все лягушки выходят одного размера по высоте, как под копирку.

Может кому пригодицца, ведь скоро лето, скоро стройка.

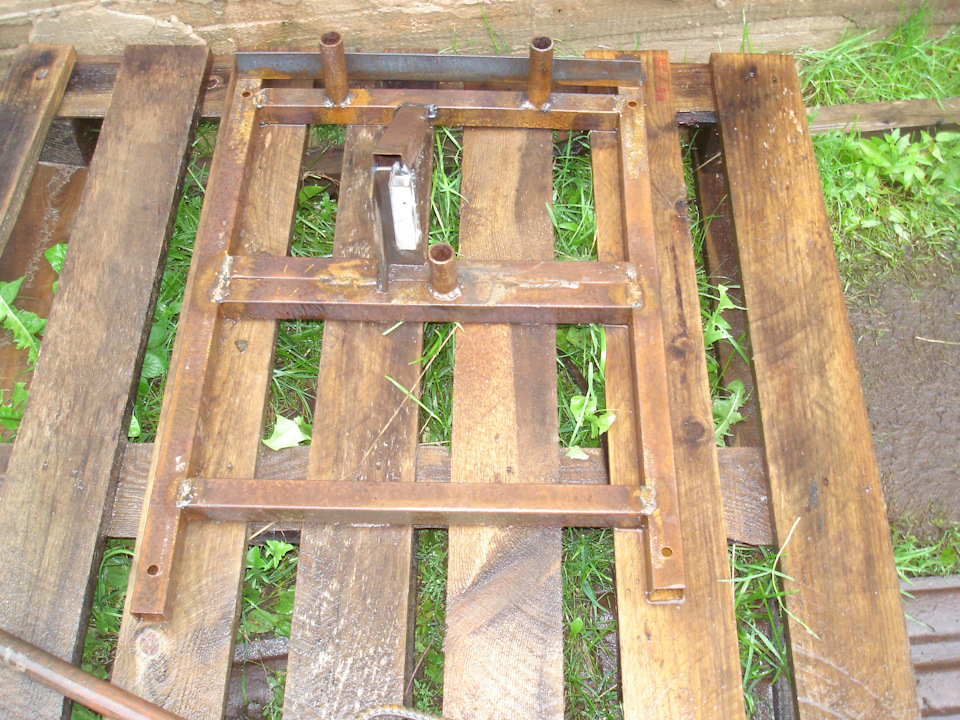

Сорри за качество фоток. Фотал после дождя на жену болгарина.

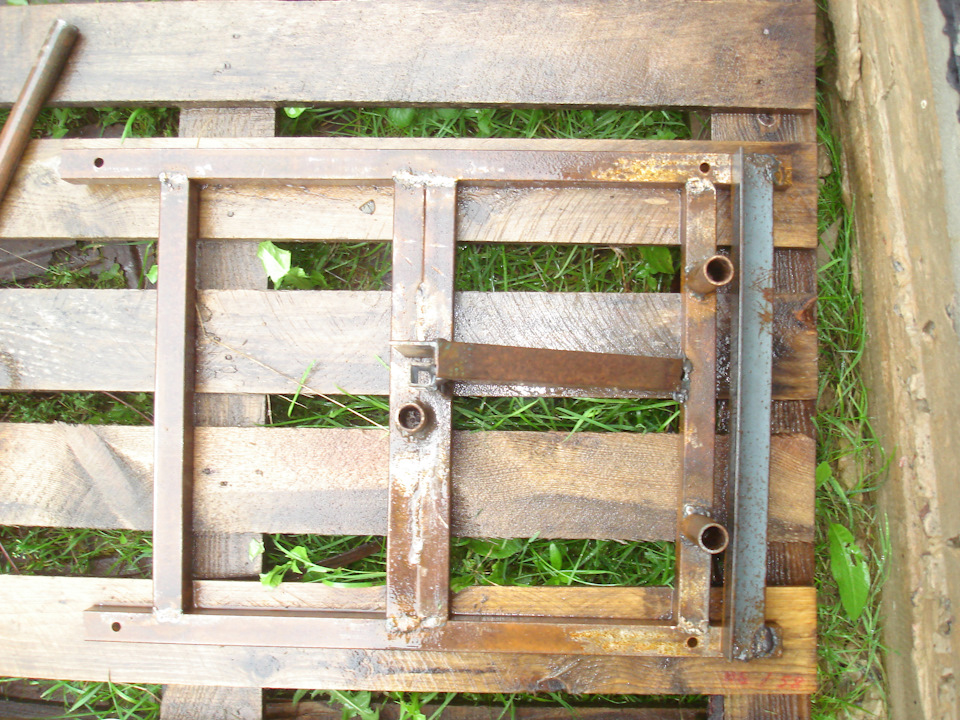

Гнул «Г»-шки, переворачивал и еще раз гул, в итоге выходит «П»-ка.

Переносил в другой зажимчик, где Пэха жестко фиксируется и не уползает и гнул хвост, а затем переворачивал и гнул другой. В итоге получается лягуха с идеально выдержанными р-рами.

Источник

Все о «лягушках» для арматуры

Для фиксации арматуры необходимо устанавливать специальные поддерживающие элементы. Многие их называют по-простому «лягушками». Сварные каркасы изготавливают из очень прочного материала. Но чтобы правильно их выбрать, необходимо произвести расчет размеров.

Что это такое?

«Лягушки» — это специальные изогнутые элементы, которые изготавливаются из арматурных прутьев. Их применяют в процессе возведения фундамента, а также для перекрытий при раскладке верхней арматурной сетки. Устройства выполняют сразу несколько основных функций:

равноценное распределение нагрузки на армокаркасы;

устойчивость базовой конструкции;

сокращение общего времени связки железобетонной конструкции.

Если арматурные «лягушки» установлены правильно, то риск обрушения верхней сетки становится минимальным. При наличии таких креплений появляется гарантированная и прочная связанность всех элементов железобетонной конструкции.

Размеры

Чтобы получить максимальную прочность конструкции, арматурные крепления должны подходить под определенные стандарты. Они основываются на некоторых принципах.

Высота арматурной «лягушки» должна быть короче плиты приблизительно на 10 см. В случае когда «лягушки» устанавливаются на прутья арматуры, лежащие в поперечном направлении, вычитать следует 13 см.

Рычаг и палочка должны быть больше на 5 см, чем размер каждой ячейки, имеющейся в вязке сетки. Если пренебрегать этим равенством, то крепление провалится. Вся верхняя сетка в таком случае будет опираться на один стержень. Конструкция развалится довольно быстро.

По правилам фиксаторы необходимо устанавливать в шахматном порядке. Расстояние между ними должно равняться 60 см. Если арматура, из которой изготовлены крепления, имеет диаметр 16 мм, то допустимо расстояние шага в 80 см. Но это в исключительных случаях. Поскольку надежней считается конструкция из арматуры, диаметр которой составляет 12 мм.

Этим размерам нужно неукоснительно следовать, иначе конструкция может оказаться недостаточно прочной.

Как выбрать?

Выбор «лягушек» для арматуры — это очень ответственное дело, поскольку от его правильности зависит результат. Здесь необходимо основываться на определенных правилах.

Длину вертикальной части крепления необходимо рассчитать максимально точно. Этот показатель напрямую зависит от положения стержней арматуры. Это необходимо в первую очередь для того, чтобы создать защитный слой для верхнего крепления. При этом направление самих стержней также влияет на высоту.

Стандартная ширина верхней полочки составляет 20 см. Если она будет меньше, то сгибание будет более проблематичным, а если больше — общий смысл теряет свою актуальность.

В случае когда толщина плиты составляет от 200 до 500 мм, то будет рационально использовать специальные сварные каркасные конструкции.

При выборе следует обращать внимание не только на толщину арматуры, но и на качество материала, из которого она изготовлена.

Расчет

Чтобы поддерживающая конструкция получилась, действительно, надежной, необходимо правильно произвести расчет. Так, если толщина плиты равняется 25 см, а толщина верхнего слоя составляет 8 см, то добавляется 10.5 см к плите. При этом толщина арматуры обоих слоев составляет 12 см.

Для надежности конструкции следует произвести еще один расчет, который касается количества «лягушек», необходимых для поддержания. Так, на каждый квадратный метр плиты потребуется примерно 2-2.5 арматурные «лягушки». Конечно, этот показатель является сугубо индивидуальным. Но если брать стандартную бетонную плиту, нужно будет подготовить около 300 креплений.

Для того чтобы сэкономить существенную часть времени в процессе создания каркаса верхней сетки, на «лягушки» лучше зафиксировать по два хлыста арматуры. Их предназначение заключается в поддержке первого слоя. Можно сказать, что это будет основание. Люди, имеющие небольшой опыт в этом деле, могут сказать, что такие действия повлекут за собой перерасход арматуры. Но это только на первый взгляд. Если этого не сделать, то арматуру придется рассортировывать между опорами.

На это занятие уйдет намного больше и времени, и расходного материала.

Лягушки и поддерживающие каркасы – что выбрать согласно нормативным требованиям

Архив рассылки «Непрошеные советы» для начинающих проектировщиков. Выпуск № 13.

В заключительной части трилогии, посвященной гладкой арматуре, я хочу поговорить о стальных фиксаторах арматуры — гнутых или сварных элементах, которые обеспечивают проектное положение арматуры.

Проектировщик может красиво нарисовать верхнюю и нижнюю арматуру в плите, но в воздухе она не зависнет — нужно заказать в проекте поддерживающие элементы — гнутые «лягушки» или сварные каркасы. Почему это должен делать конструктор? Во-первых, есть четкое указание в СНиП «Бетонные и железобетонные конструкции» п. 5.49: «Соответствие расположения арматуры ее проектному положению должно обеспечиваться специальными мероприятиями (установкой пластмассовых фиксаторов, шайб из мелкозернистого бетона и т.п.)», а раз написано в СНиП, то проектировщик должен позаботиться об этом в проекте. Во-вторых, кто, как не проектировщик, знает, какие поддерживающие элементы надежно закрепят каркас в проектном положении? Если отдать выбор на волю строителей, то они в плите толщиной 800 мм верхнюю арматуру поддержать гнутыми «лягушками» из шестерки или вообще подвязанными вертикальными стержнями (примеры привожу из жизни). И куда съедет эта арматура при бетонировании, никто спрогнозировать не сможет.

Итак, поговорим о стальных фиксаторах в железобетонных плитах.

Если толщина плиты 200 мм и менее, верхнюю вязаную сетку в ней отлично поддержат фиксаторы, которые строители любовно прозвали «лягушки», «жабки» и т.п.

Изготавливаются эти элементы из гладкой восьмерки или десятки и устанавливаются с шагом 600 мм в шахматном порядке — этого достаточно, чтобы поддержать не дать прогнуться верхней сетке даже из арматуры самого малого диаметра. Размеры такой «лягушки» обычно следующие:

• длина нижних отгибов равна 1,5 шага нижней арматуры плюс 15-20 мм — тогда «лягушку» можно четко зафиксировать, подогнув под стержень рабочей арматуры, как это показано на рисунке выше. Следует заметить, что строители часто не заводят концы «лягушек» под стержни сетки, а просто кладут ее поверх сетки и фиксируют вязальной проволокой. При такой схеме разница в длине вертикальной части лягушки будет заметной — это видно из рисунка ниже.

А так как «лягушка» из десятки — это очень жесткий элемент, вручную его не подогнешь, то размеры и эскиз «лягушки» должны четко оговариваться в проекте. Допустим, на рисунке показана плита толщиной 180 мм, армированная двенадцаткой. При этом разница в вертикальной части лягушки составила 10 мм (синяя — короче на 10 мм, чем розовая). Допустим, вы учитывали в проекте «розовый» вариант, а строители выбрали «синий», в таком случае верхняя сетка окажется на 10 мм выше проектного положения, и защитного слоя ей явно будет маловато.

Я привожу эти примеры для того, чтобы вы сами для себя взвесили и выбрали, насколько четко и подробно прорисовывать в проекте фиксаторы, чтобы в итоге строители не насамовольничали и не пришли спрашивать, а что теперь с этим делать? Только если в проекте дана исчерпывающая информация, строитель не скинет вину с себя на проектировщика.

• длина вертикальной части лягушки должна быть четко посчитана в зависимости от положения стержней арматуры, чтобы обеспечить защитный слой для верхней арматуры. Даже направление стержней арматуры значительно влияет на высоту «лягушки» — см. рисунок:

• ширина верхней полочки «лягушки» обычно берется 200 мм: если меньше, то сложнее гнуть; если больше — нет смысла.

В итоге, по сетке, опирающейся на правильно изготовленные фиксаторы, спокойно ходят арматурщики — без страха сломать ноги (а это очень важно), и бетон не нарушит ее положения.

Если толщина плиты от 200 до 500 мм, следует использовать сварные поддерживающие каркасы в виде двух лесенок, которые кладутся друг на друга и образовывают устойчивую поддерживающую конструкцию (см. рис. 44 руководства по конструированию).

Эти лесенки изготавливаются из гладкой десятки и устанавливаются под углом к вертикальной оси в 30 градусов. Сварка в данном случае может быть не контактная, а ручная дуговая, т.к. эта арматура работает одноразово — на периоде монтажа, и рабочей арматурой не является. Шаг поперечных стержней в каркасе обычно берется 300мм. Длина лесенок обычно берется от 1 до 2 м — здесь главный фактор — удобство для строителя.

При разработке каркаса важно правильно высчитать его высоту и на каком расстоянии от края привариваются продольные стержни — именно на них будет опираться арматура. Каркас ставится прямо на опалубку, наклоняется, и на него опирается еще один каркас — в итоге получается устойчивый треугольник (это видно из рисунка):

Второй вариант каркасов в толстых плитах — это те же лесенки, только согнутые в плане в треугольник. Они устойчивые, и с ними намного проще четко уложить верхнюю сетку на требуемой высоте — так, как задано в проекте. Обратите внимание, на рисунке сверху дан разрез плиты, а снизу — план, почему-то для многих этот рисунок в руководстве оказывается ребусом.

Такие каркасы очень удобно размещать в ленте (как на рисунке) и в плите. Главное — определиться с их шагом. Вообще, шаг любых поддерживающих каркасов рассчитывается из условия, чтобы не прогибалась арматура верхней сетки под весом человека и под массой льющегося бетона. Поэтому шаг напрямую зависит от диаметра стержней верхней сетки. Подобрать его можно по рисунку 122 руководства.

Вот так можно располагать эти каркасы в плане: слева — в плите, справа — в ленте.

О поддерживающей арматуре на сегодня все.

Удачного Вам проектирования!

Как правильно ставить лягушки для плитного фундамента

Почему так важно правильно установить лягушки из арматуры

Почему так важно правильно установить лягушки из арматуры

Чтобы добиться максимально высокой эффективности, нужно следовать определенным правилам изготовления и применения арматурных лягушек:

Чтобы сэкономить время при вязке каркаса верхней сетки, на лягушки можно закрепить по два хлыста арматуры, которые будут являться основой для первого слоя. На них поперечно выкладывается первый ряд сетки, а затем — второй. Это может повлечь за собой небольшой перерасход арматуры, однако в обратном случае придется раскладывать арматуру между лягушек, после чего притягивать каждый отдельный продольный хлыст к поперечной арматуре, выложенной сверху. Это гораздо более трудоемкий и утомительный процесс.

Для фиксации арматуры необходимо устанавливать специальные поддерживающие элементы. Многие их называют по-простому «лягушками». Сварные каркасы изготавливают из очень прочного материала. Но чтобы правильно их выбрать, необходимо произвести расчет размеров.

Что это такое?

«Лягушки» — это специальные изогнутые элементы, которые изготавливаются из арматурных прутьев. Их применяют в процессе возведения фундамента, а также для перекрытий при раскладке верхней арматурной сетки. Устройства выполняют сразу несколько основных функций:

равноценное распределение нагрузки на армокаркасы;

устойчивость базовой конструкции;

сокращение общего времени связки железобетонной конструкции.

Если арматурные «лягушки» установлены правильно, то риск обрушения верхней сетки становится минимальным. При наличии таких креплений появляется гарантированная и прочная связанность всех элементов железобетонной конструкции.

Размеры

Чтобы получить максимальную прочность конструкции, арматурные крепления должны подходить под определенные стандарты. Они основываются на некоторых принципах.

Высота арматурной «лягушки» должна быть короче плиты приблизительно на 10 см. В случае когда «лягушки» устанавливаются на прутья арматуры, лежащие в поперечном направлении, вычитать следует 13 см.

Рычаг и палочка должны быть больше на 5 см, чем размер каждой ячейки, имеющейся в вязке сетки. Если пренебрегать этим равенством, то крепление провалится. Вся верхняя сетка в таком случае будет опираться на один стержень. Конструкция развалится довольно быстро.

По правилам фиксаторы необходимо устанавливать в шахматном порядке. Расстояние между ними должно равняться 60 см. Если арматура, из которой изготовлены крепления, имеет диаметр 16 мм, то допустимо расстояние шага в 80 см. Но это в исключительных случаях. Поскольку надежней считается конструкция из арматуры, диаметр которой составляет 12 мм.

Этим размерам нужно неукоснительно следовать, иначе конструкция может оказаться недостаточно прочной.

Как выбрать?

Выбор «лягушек» для арматуры — это очень ответственное дело, поскольку от его правильности зависит результат. Здесь необходимо основываться на определенных правилах.

Длину вертикальной части крепления необходимо рассчитать максимально точно. Этот показатель напрямую зависит от положения стержней арматуры. Это необходимо в первую очередь для того, чтобы создать защитный слой для верхнего крепления. При этом направление самих стержней также влияет на высоту.

Стандартная ширина верхней полочки составляет 20 см. Если она будет меньше, то сгибание будет более проблематичным, а если больше — общий смысл теряет свою актуальность.

В случае когда толщина плиты составляет от 200 до 500 мм, то будет рационально использовать специальные сварные каркасные конструкции.

При выборе следует обращать внимание не только на толщину арматуры, но и на качество материала, из которого она изготовлена.

Расчет

Чтобы поддерживающая конструкция получилась, действительно, надежной, необходимо правильно произвести расчет. Так, если толщина плиты равняется 25 см, а толщина верхнего слоя составляет 8 см, то добавляется 10.5 см к плите. При этом толщина арматуры обоих слоев составляет 12 см.

Для надежности конструкции следует произвести еще один расчет, который касается количества «лягушек», необходимых для поддержания. Так, на каждый квадратный метр плиты потребуется примерно 2-2.5 арматурные «лягушки». Конечно, этот показатель является сугубо индивидуальным. Но если брать стандартную бетонную плиту, нужно будет подготовить около 300 креплений.

Для того чтобы сэкономить существенную часть времени в процессе создания каркаса верхней сетки, на «лягушки» лучше зафиксировать по два хлыста арматуры. Их предназначение заключается в поддержке первого слоя. Можно сказать, что это будет основание. Люди, имеющие небольшой опыт в этом деле, могут сказать, что такие действия повлекут за собой перерасход арматуры. Но это только на первый взгляд. Если этого не сделать, то арматуру придется рассортировывать между опорами.

На это занятие уйдет намного больше и времени, и расходного материала.

Расчет количества и размера арматурных лягушек

Расчет количества и размера арматурных лягушек для фиксации положения

Для того чтобы обеспечить запланированное проектом положение верхней арматуры при армировании плит рекомендуется применять специальные фиксаторы, именуемые арматурными лягушками, которые производятся из арматурной стали. Диаметры используемой монтажной арматуры и то, на каком расстоянии располагаются фиксаторы, зависят от диаметра рабочей арматуры и толщины возводимой плиты:

Обычно используются следующие схемы поддержки лягушками верхней арматуры:

1. В случае если рабочая арматура расположена в один или два слоя (в одном направлении), то фиксаторы рекомендуется устанавливать под монтажными стержнями арматуры. При работе с двойным слоем они устанавливаются под двойные стержни монтажной арматуры:

Отметим, что стержни монтажной арматуры желательно учитывать в качестве конструктивной продольной арматуры, тогда они стыкуются внахлест по длине посредством рабочих стыков.

2.Рабочая арматура расположена в двух направлениях. Рекомендуем вам использовать в качестве монтажной арматуры рабочую арматуру соответствующего направления. Расстояния между лягушками должны определяться в соответствии с таблицами выше.

Источник

Установка лягушек при армировании. Поддерживающие каркасы в фундаментной плите

В статье рассказываем про лягушки/фиксаторы для вязки армокаркаса! Блог СитиСтрой-СПб. Звоните по номеру +7 (812) 426-17-15. С нами удобно!

Что это такое?

«Лягушки» – это специальные изогнутые элементы, которые изготавливаются из арматурных прутьев. Их применяют в процессе возведения фундамента, а также для перекрытий при раскладке верхней арматурной сетки. Устройства выполняют сразу несколько основных функций:

равноценное распределение нагрузки на армокаркасы;

устойчивость базовой конструкции;

сокращение общего времени связки железобетонной конструкции.

Если арматурные «лягушки» установлены правильно, то риск обрушения верхней сетки становится минимальным. При наличии таких креплений появляется гарантированная и прочная связанность всех элементов железобетонной конструкции.

«Лягушки» из арматуры

Фиксаторы вертикального положения верхней сетки армокаркаса называют подставными столиками, «лягушками», «жабками» и «пауками». Их назначение:

«Лягушка» для монолитной плиты представляет собой гнутую из арматуры толщиной 8-12 мм деталь, выполненную в форме буквы «П» с загнутыми под 90 º ножками — одна вперёд, другая назад. Размеры «лягушек» в монолитной плите указываются в проектной документации вместе с другими конструктивными параметрами каркаса и плиты. Наиболее важной является высота детали, она должна соблюдаться с точностью до миллиметра.

Диаметр стержней в «лягушках» для арматуры для фундамента меняется в зависимости от толщины плиты. Для 20-см плиты достаточно 8-мм прутков, для 25-см монолита применяют 10-мм сталь, для 30-см фундамента нужны 12-мм стержни. Из соображений экономии можно использовать арматуру не периодического, а гладкого профиля — А1.

Принцип работы арматуры в перекрытии

Монолитные конструкции наиболее часто применяются в устройстве различного рода балок. Перекрытие – это та же балка, но более широкая и тонкая. Расчёт такой конструкции осуществляется в сечении по заданному пролёту. Верхняя часть плиты в пролёте сжимается. Нижняя часть растягивается. Воспринимающий нагрузку нижний армирующий стержень не позволяет плите разрушиться. Над опорами всё работает наоборот. Если опирание плиты на опоры не защемляется, то растяжение над ней незначительное.

Задача проектировщиков и исполнителей армирования плиты перекрытия: вовлечение в работу большей части конструкции для обеспечения противодействия малейшей деформации. Это общий упрощённый принцип работы армокаркаса в монолитном перекрытии. Иногда простого понимания этого принципа достаточно для качественного изготовления каркаса перекрытия в небольшом частном доме.

Почему лучше выбрать лягушки из арматуры, а не пластиковые фиксаторы

Расстояние между продольными стержнями зависит от h0. Конечно, это доп. Вторую ссылку предпочитаю не читать – какие-то мутные цифры не для практических случаев. Мы делаем лягушку меньше, чем у тебя – “лапки” по 0.

Ставить на верхнюю и опускать один стержень – это загнуто Зачем? Если арматура плиты как у тебя нарисована, то ставим на самый нижний слой, на лягушку опираем нижний слой верхней арматуры, если арматура плиты с одной стороны “перевернута”, то ставим на верхний слой, опираем нижний слой.

Никаких сложностей. Geter Посмотреть профиль Найти ещё сообщения от Geter.

Виды армирования

Lymus Посмотреть профиль Найти ещё сообщения от Lymus. Vasya constr. На что надо обратить внимание: 1. Vasya constr Посмотреть профиль Найти ещё сообщения от Vasya constr.

Лягушкой из арматуры называется производимая из арматуры деталь, применяющаяся при раскладке верхней сетки фундамента или перекрытия. Она обеспечивает прочность конструкции и равномерно распределяет деформационную нагрузку на обе сетки. Также фиксаторы из арматуры предотвращают обрушение верхней сетки и позволяют связать каркасы гораздо быстрее, существенно сократив время, необходимое для выполнения этой работы.

Хоть в каком направлении её раскладывай. Либо подвязывать к стержням 4ого слоя, либо один дополнительный стержень под 3й слой. Сообщение от nick.

Старый чертила научил, еще при Сталине ватман портил: Частенько, когда шаг рабочих сеток позволяет, применяю обычную дорожную или кладочную сетку в качестве фиксаторов. Распускают и привязывают – вообще проблем нет.

Фиксаторы одноразового действия (или снова про лягушки)

Просят слезно: под ячейки шаг рабочих сеток подгонять. Podpolie Посмотреть профиль Найти ещё сообщения от Podpolie. Сообщение от Geter. Лягушка вот так раскладывается. Рисую её из d10 AIII да да, рифленка. Стержни верхней сетки укладываются ближе к краям опорной перекладины. Получается достаточно жестко при “фончике” d10 с шагом сам ходил. Liam Посмотреть профиль Найти ещё сообщения от Liam. Размещение рекламы. Обратная связь – Вверх.

Фундамент – монолитная плита

Форум DWG. Страница 1 из 5. Просмотров: Найти ещё сообщения от kulvazab.

Найти ещё сообщения от unikum Цитата: Сообщение от kulvazab Свэлл, если не секрет, сколько Вы закладываете на фончик? Найти ещё сообщения от Marader.

Цитата: Сообщение от Marader то на нее можно сразу ставить первый слой верхней, при этом не придется никакого стержня верхней сетки опускать вниз.

Найти ещё сообщения от nick. Найти ещё сообщения от Geter.

Описание и виды арматуры для фундамента

Армирование – эффективный способ повышения прочностных характеристик фундаментного основания.

Перед сборкой конструкций из элементов арматуры, непременным пунктом следует считать осуществление определенных подготовительных действий, в перечень которых входит и правка арматуры. Изначально эта продукция маркируется как А1, по новым стандартам также было введено название А Это стальные стержни, имеющие круглое сечение, главной отличительной чертой является отсутствие рифления, то есть абсолютно гладкая поверхность.

Для удобства и качественного выполнения арматурных работ Фирма “Ижора-Строй” предлагает купить гнутые арматурные изделия различной конфигурации, выполненные из стальной арматуры различного сечения от 6 до 12 мм.

При выполнении арматурных работ почти всегда требуются гнутые арматурные элементы для конструктивного усиления отдельных участков конструкций. К таким местам можно отнести:

В таких случаях устанавливают гнутые элементы — Г, П-образные стержни, замкнутые хомуты, шпильки и другие арматурные компоненты.

Преимущества заказа готовых гнутых элементов из Арматуры

Виды скобо-гибочных изделий из арматуры

Фиксаторы для арматуры в Москве

Фиксаторы для арматуры и другие товары можно приобрести в Леруа Мерлен в Москве по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Фиксаторы для арматуры» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Фиксаторы для арматуры”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Пошаговая инструкция

Подготовка

Начальный этап – осмотр арматуры перед приобретением. Обычно она уложена в пачки с товарными бирками. На них указывается марка, вес и диаметр, номер партии, плавка и другие данные. В случае, когда материал приобретается без наличия проекта, нужное количество металла приобретается по весу из расчёта 80-100 кг на кубический метр монолитного перекрытия.

В процессе работы обязательно будут отходы, останутся обрезки, поэтому материал приобретается с запасом примерно в 10%. Если по каким-то соображениям планируется использовать арматуры больше указанной нормы, то это предполагает избыточность, нерациональность армирования плиты.

Стержни должны быть ровными, без явных изломов и замятий, без выраженных проявлений ржавчины в виде «хлопьев», небольшой налет ржавчины допустим.

В состав каркаса входят продольные и поперечные стержни, изделия специального назначения. Наиболее эффективно арматура работает при оптимальном расположении верхней и нижней сетки каркаса, — они должны находиться в толще бетона максимально близко соответственно к верху и низу конструкции. Иначе: армокаркас должен плотно обжиматься бетоном, имея достаточный внешний защитный бетонный слой. Контроль толщины защиты снизу и сбоку бетонного слоя обеспечивается монтажом типовых пластиковых фиксаторов.

Они изготавливаются в различных вариантах по назначению, например, для установки на основание из песка и щебня или для фиксации бетонного слоя по боковым поверхностям опалубки. Не стоит подкладывать под арматуру различные кирпичики или камешки, если имеется возможность применить недорогие изделия для фиксации.

Нужное расстояние между сетками обеспечивается установкой «лягушек», – самодельных изделий из 10 мм периодического профиля.

Укладка армокаркаса

К месту ведения работ подаётся уже нарезанная по размерам арматура. Установка армокаркаса в перекрытии производится примерно по следующей схеме:

Технические сложности у исполнителей часто возникают при поднимании стержней, положенных без связки на нижнюю сетку. Для этой операции требуются определённые навыки. Затем из конструкции вычищается мусор, проводится контрольный замер защитных слоёв и других параметров. После чего каркас готов к приёму бетона.

Размеры

Чтобы получить максимальную прочность конструкции, арматурные крепления должны подходить под определенные стандарты. Они основываются на некоторых принципах.

Высота арматурной «лягушки» должна быть короче плиты приблизительно на 10 см. В случае когда «лягушки» устанавливаются на прутья арматуры, лежащие в поперечном направлении, вычитать следует 13 см.

Рычаг и палочка должны быть больше на 5 см, чем размер каждой ячейки, имеющейся в вязке сетки. Если пренебрегать этим равенством, то крепление провалится. Вся верхняя сетка в таком случае будет опираться на один стержень. Конструкция развалится довольно быстро.

По правилам фиксаторы необходимо устанавливать в шахматном порядке. Расстояние между ними должно равняться 60 см. Если арматура, из которой изготовлены крепления, имеет диаметр 16 мм, то допустимо расстояние шага в 80 см. Но это в исключительных случаях. Поскольку надежней считается конструкция из арматуры, диаметр которой составляет 12 мм.

Этим размерам нужно неукоснительно следовать, иначе конструкция может оказаться недостаточно прочной.

Как правильно установить «лягушки» из арматуры?

Из практики работ известно, что сначала вяжут обе сетки на месте, затем вводят между ними предварительно заготовленные «лягушки» и связывают их с нижним и верхним слоями. Можно на готовый нижний слой сначала установить «лягушки», а сверху смонтировать второй слой.

Монтаж деталей ведут согласно документации. Горизонтальные ножки могут ставиться в одной плоскости на стержни нижней сетки, либо одним концом — под стержень, другим — на соседний стержень. В любом случае каждую ножку обвязывают в 1-2 точках с нижней арматурой, и в одной точке — с верхней.

Количество лягушек на квадратный метр плиты можно рассчитать из условия расположения их в шахматном порядке на расстоянии 60-80 см друг от друга.

Фоновое армирование плит (параметрический объект)

Ее применение позволяет добавить прочности, и помогает выдерживать разностороннюю нагрузку в соответствии с заданными параметрами. Строительство любого здания — важный и кропотливый процесс, который должен осуществляться специалистами с учетом всех тонкостей и деталей.

С усилиями сжатия бетонные конструкции отлично справляются сами. Для компенсации растягивающих нагрузок необходима арматура для фундамента.

Вы можете прислать интересный нашим читателям материал. Мы будем рады ответить на все ваши вопросы и предложения, а также услышать критику и пожелания по адресу stxi yandex.

К их преимуществам относятся: Пластичность. Данная характеристика важна для работы железобетонных конструкций под воздействием на них больших нагрузок.

Высокая прочность. Пластичность изделий из арматуры не влияет на их показатели прочности.

Где взять «лягушки»?

Сегодня лягушки для арматуры несложно купить в СПб на специализированных предприятиях или в магазинах в любых количествах. Важно, чтобы они в точности подходили по размерам. Если есть основания считать предлагаемые изделия слишком дорогими, их легко можно сделать своими руками.

Для этого изготавливают простейшую оснастку — «арматурогиб», и с его помощью за несколько часов производят необходимое количество фиксаторов. Эскизы оснастки легко найти в Интернете. Не затруднит и её изготовление своими силами.

Фиксатор арматуры «лягушка» — важная деталь, используемая в армировании монолитных фундаментных плит. Их изготовление и монтаж должны производиться в полном соответствии с конструкторской документацией. А строительство домов под ключ мы всегда выполним по всем требованиям ГОСТа и пожеланий заказчика!

Обращайтесь в нашу компанию по всем вопросам, связанным со строительством.

Звоните по номеру +7 (812) 426-17-15. С нами удобно!

Сборка и установка арматурных стержней вручную (часть 2)

При интенсивных нагрузках и напряжении выше физического предела текучести лягушки из арматуры работают более упруго и замедляют процесс деформирования. Свариваемость арматуры. Такой способ соединения является наиболее надежным, поскольку характеризируется отсутствием трещин и других возможных дефектов.

Типичные ошибки армирования плиты перекрытия

Наиболее распространённая причина ошибок в армировании монолитных перекрытий – самонадеянность и некомпетентность индивидуальных застройщиков. Самостоятельное выполнение данного вида строительных работ без профессиональных знаний вполне возможно, но определённый багаж знаний исполнителю всё же необходим. Недостаточно качественное армирование встречается и в работе подрядчиков. Причины аналогичны: некомпетентность, невнимательность, работа «по старинке», без учёта конкретных условий строительства.

Проект армирования плиты перекрытия

Задача инженерного расчёта арматурного каркаса: обеспечение работоспособности создаваемого перекрытия и предоставление исчерпывающей информации по его изготовлению. Форма общего проекта железобетонной конструкции нормируется, состоит из ряда обязательных составных частей:

Разумеется, проект главная и необходимая часть для выполнения качественного армирования плиты, но сам процесс требует профессионализма исполнителей и грамотного контроля со стороны заказчика или производителя работ.

Брак при изготовлении

Прежде чем приступить к раскладке арматуры в опалубке, исполнитель изучает проект либо составляет собственную схему устройства каркаса, исходя из собственных навыков и опыта. Несколько вариантов типичных ошибок:

Перечисленные ошибки и большой ряд иных возможных дефектов могут стать причиной:

Методы контроля

Достаточно часто при строительстве небольших частных домов проект армирования отсутствует. Застройщик всецело полагается на опыт и знания привлеченных строителей, либо полностью уверен в своих строительных способностях.

Но ошибки случаются, в том числе и у профессионалов, — именно поэтому при возведении значимых объектов составляется документ по «приёмке скрытых работ». К «скрытым» относится и армирование, потому что каркас впоследствии заливается бетонным слоем. Но сам с собой такой акт застройщик не составляет, а нанятые для устройства перекрытия разовые исполнители подобные обязывающие документы не подписывают.

Допустим, что перекрытие получилось достаточно прочным, но сомнения в качестве этой ответственной конструкции имеются. В этом случае применяются методы неразрушающего контроля, которыми можно проверить:

Методы проверки эффективны, но затратны, поэтому важно выполнить работы по армированию правильно и ответственно.

Расчет

Чтобы поддерживающая конструкция получилась, действительно, надежной, необходимо правильно произвести расчет. Так, если толщина плиты равняется 25 см, а толщина верхнего слоя составляет 8 см, то добавляется 10.5 см к плите. При этом толщина арматуры обоих слоев составляет 12 см.

Для надежности конструкции следует произвести еще один расчет, который касается количества «лягушек», необходимых для поддержания. Так, на каждый квадратный метр плиты потребуется примерно 2-2.5 арматурные «лягушки». Конечно, этот показатель является сугубо индивидуальным. Но если брать стандартную бетонную плиту, нужно будет подготовить около 300 креплений.

Для того чтобы сэкономить существенную часть времени в процессе создания каркаса верхней сетки, на «лягушки» лучше зафиксировать по два хлыста арматуры. Их предназначение заключается в поддержке первого слоя. Можно сказать, что это будет основание. Люди, имеющие небольшой опыт в этом деле, могут сказать, что такие действия повлекут за собой перерасход арматуры. Но это только на первый взгляд. Если этого не сделать, то арматуру придется рассортировывать между опорами.

На это занятие уйдет намного больше и времени, и расходного материала.

Земля под ногами

Строю дом и создаю странные игры

После того как нижний ряд арматуры был связан, пришлось озаботиться изготовлением фиксаторов для верхнего слоя арматурной сетки, или, как их ещё называют, «лягушек».

По расчёту, расстояние между сетками у меня должно быть 75 мм.
Я просмотрел кучу информации на тему, из чего бы сделать фиксаторы нужного размера. Кто предлагает трубы напилить, кто куски кирпича поставить, но точность при таких способах сильно страдает.. А плита и так не слишком мощная, такчто точность для меня критична.
Поэтому я решил сделать классический вариант — стальные лягушки из арматуры.

Гнуть арматуру 12мм занятие не из лёгких, поэтому мною был изготовлен вот такой инструмент:

Два уголка + шпилька на 12 мм. Чтоб не срезало резьбу арматурой, накрутил пару гаек.
Работает это вот так:

Когда я попытался загнуть лягушку полностью, выяснилось, что изза маленького радиуса загиба при высоте лягушки 75 мм усилие приходится прикладывать такое, что мой инструмент просто начинает заворачиваться в винт на месте шарнира. С трудом, пару раз разгибая и восстанавливая инструмент, мы с женой вдвоём таки загнули одну лягушу. Но сил это портребовало столько, что мы точно поняли — ещё 90 штук не осилим.
Пришлось искать другой способ.

вот параметры необходимого изделия:

Сделали так:
Сначала нагнули П-образных скоб с шириной полки 250мм

Затем отрезали болгаркой скобки необходимой высоты.

А оставшиеся ножки просто приварили

Работали, как всегда вдвоём. Я резал и варил, а супруга занималась разметкой и контролем качества швов при помощи молоточка (так как в попыхах пару раз недоваривал, это было необходимо).

За вечер изготовили 90 штук. Вот часть из них.

На следующий день займёмся их установкой и приступим к сборке верхней сетки.

Источник
