WDR в видеокамере что это?
Что такое WDR
Одной из проблем, присущих системам видеонаблюдения, является неравномерность светового потока в процессе съёмки, вследствие чего в участках кадра с преобладанием более интенсивного потока будет наблюдаться избыточная засветлённость, а те, которым, наоборот, недостало освещённости, станут выглядеть более тёмными. Таким образом, к различным искажениям итоговой картинки приводят как избыточное освещение, так и недостаток показателя освещенности в кадре.
Для решения подобной проблемы была разработана такая технология, как WDR (Wide Dynamic Range – расширенный динамический диапазон), при использовании которой камера осуществляет попеременную съёмку двух и более кадров, имеющих различную выдержку, которые затем совмещаются в один для получения наиболее качественного изображения, в котором будут хорошо видны как светлые, так и тёмные участки.
Виды WDR и его отличие от BLC
В обычной ситуации камера вынуждена фиксировать участки различной освещённости, используя одну и ту же выдержку. При использовании функции WDR сначала задействуется более высокая выдержка для фиксации хорошо освещенных участков, а затем более низкая – для затемнённых, и из совмещения нескольких видов снимаемых областей и формируется финальное изображение.
Аппаратная реализация WDR носит название RealWDR и может обозначаться как DoubleScan при применении двукратного сканирования, либо как QuadroScan – для четырёхкратного. Существует и программная реализация технологии, называемая DWDR или D-WDR (Digital WDR – программный WDR), которая, конечно, не столь эффективна и представляет собой своеобразный фильтр, применяемый к изображениям, наподобие тех, что используются в программе Adobe Photoshop. Данный фильтр приводит к возрастанию яркости на тёмных участках и к уменьшению шумов.
Заметим, что при использовании DWDR наблюдается значительно меньшая детализация изображения, чем для аналогичной съёмки с применением RealWDR, поскольку здесь корректировке подвергается уже полностью сформированное изображение (представленное единичным кадром).
Также не следует путать данную технологию с функцией BLC (Back Light Compensation – компенсация задней подсветки), которая обеспечивает автоматическую настройку камеры, подгоняя параметры съёмки под нужный уровень компенсации воздействия встречного света. По сути, это просто подсветка, которая оказывается полезна в тех случаях, когда наблюдаемый объект освещён ярким светом, направленным сзади (при съёмке человека, заходящего с улицы в помещение; автомобиля, едущего с включёнными фарами, и др.).
В отличие от BLC, технология WDR позволяет добиваться более чёткого изображения за счёт того, что зона применения соответствующего фильтра в ней не ограничивается отдельными участками, а происходит равномерная обработка всего кадра.
Таким образом, можно провести следующую градацию всех технологий, используемых для компенсации эффектов засветки:
Где и когда применяется WDR
Функция WDR может оказаться полезной во многих ситуациях, возникающих при реальных съёмках с использованием систем видеонаблюдения или автомобильных видеорегистраторов.
Ведь исказить кадр способен как избыток внешнего освещения, так и, напротив, недостаточно яркий световой поток. Такое часто наблюдается, например, при видеосъёмках дороги в тёмное время суток, а также когда засвечивание вызвано светом от фар встречных автомобилей.
Настройка и измерение WDR
Камеры, обладающие поддержкой функции WDR, позволяют выполнять настройку её действия в зависимости от степени светового контраста изображения. Некоторые модели камер включают несколько уже предустановленных уровней WDR – высокий, средний и низкий.
Замер уровня WDR производится в децибелах, выражаясь в виде соотношения светимостей между самым засвеченным и самым тусклым объектами съёмки. Производители видеокамер часто завышают реальные показатели уровня WDR в своих устройствах, что продемонстрировано результатами многочисленных тестов. Например, в технических характеристиках может быть заявлен такой показатель WDR, как 100 дБ, тогда как результаты проведённых измерений дают максимальную величину в 76 дБ. Следовательно, при выборе конкретного устройства для видеонаблюдения следует ориентироваться на те модели, которые обещают наибольшие показатели для данного параметра.
Что такое WDR и для чего это нужно в видеорегистраторе?
Видео, снимаемое автомобильным регистратором, не лишено некоторых изъянов. Те участки кадра, на которые во время съёмки попал более интенсивный световой поток, будут выглядеть чересчур светлыми, а участки кадра с недостаточным освещением, наоборот, могут быть сильно затемнены. Это связано с тем, при одной и той же выдержке камера вынуждена фиксировать и освещённые, и затемнённые участки. Испортить видео может как чересчур сильный световой поток, попадающий на матрицу камеры, так и недостаток освещения.
Как это работает? Первый кадр видеокамера делает с минимальным временем выдержки, благодаря чему чересчур сильный световой поток не успевает засветить участки картинки. Второй кадр камера делает с максимальной выдержкой и за это время матрица успевает запечатлеть изображение самых затенённых участков. Таким образом получаются два кадра: один максимально адаптирован для просмотра освещённых предметов, другой позволяет детально рассмотреть чересчур тёмные предметы. Дальше происходит совмещение этих двух кадров в один. Получающийся кадр обладает положительными сторонами каждого из двух исходных и в то же время лишён их недостатков.
Ещё одной ситуацией, способной испортить видеокартинку, является съёмка дороги в вечернее или ночное время и ослепление камеры регистратора фарами встречных автомобилей. Обычные видеорегистраторы не способны сделать качественное видео в подобных условиях. Видеорегистраторы, снабжённые функцией WDR, максимально сбалансируют кадры видео и сделают возможным их просмотр.
Какие видеорегистраторы поддерживают функцию WDR? Советуем обратить внимание на NEOLINE WIDE S30 и предлагаем видео, демонстрирующее возможности такой съёмки в ночное время.
WDR в видеорегистраторе что это и чем отличается от HDR
Наличие функции WDR в автомобильном регистраторе – это признак хорошего видеорегистратора. Стоимость таких моделей немного выше, чем устройств дешевого сегмента, но заплатив больше денег, получите качественную картинку с хорошей детализацией видеосъемки.
Что это такое
В двух словах, WDR в видеорегистраторе – это функция, делающая изображение равномерно освещенным, контрастным и максимально детализированным. Она позволяет снимать в трудных условиях: ночная съёмка, дождь, сумерки и т.д. Другими словами – улучшает изображения программным или аппаратным путем. Своего рода – «улучшайзеры» картинки.
Достигается такой эффект за счет программной «начинки» и аппаратного «железа» регистратора. Функция работает с динамическим диапазоном матрицы.
Динамический диапазон – это соотношение светимости наиболее яркого и темного объекта в кадре. Это способность записывать контрастное изображение без засветов и слишком темных участков. Измеряется в децибелах «dB», чем выше это значение, тем лучше. Запомните этот показатель, он имеет непосредственное отношение к сегодняшней теме.
Как это работает
Съемка с функцией WDR является финальным изображением результата совмещения кадров в разной экспозиции, яркости.
Одновременно делается два кадра, один с максимальной яркостью, второй с минимальной. На первом выбираются максимально яркие объекты, по ним выставляется уровень экспозиции для этого снимка, на втором – максимально темные, устанавливается уровень освещенности по полученным значениям. Затем происходит совмещение двух кадров программными средствами видеорегистратора. В результате получается сбалансированное изображение.
В отличие от HDR, WDR работает за счет аппаратных возможностей регистратора, за счет матрицы с более широким динамическим диапазоном от 100 dB, именно так переводиться аббревиатура – Wild Dynamics Range («Широкий динамический диапазон»).
Матрица способна за один кадр сделать 2-4 сканирования с разной выдержкой. Одно – с длинной выдержкой позволяет увидеть темные участки изображения, светлые засвечиваются. Второе – с короткой выдержкой помогает «увидеть» светлые элементы кадра. При сложении, получаем разборчивую картинку.
Какое оно бывает
Функция WDR делиться на два типа реализации:
Первый тип предпочтительнее. Электронная «начинка» регистратора выполняет функции расширения динамического диапазона эффективнее, чем программное обеспечение.
Как понять, по какому принципу работает WDR в вашем видеорегистраторе?
Это не написано в описании к выбранной модели, при покупке, тип реализации ни где не прописан. Так как узнать? – Внимательно изучаем технические характеристики или ищем в интернете описание матрицы.
В технической документации можно встретить такие аббревиатуры:
В технических характеристиках встречается надпись «Dynamic Range». Если это значение меньше 100 dB, значит, это DWDR, если больше – аппаратное. Например, TrueWDR 120 dB.
Что лучше HDR или WDR
Однозначно ответить нельзя. Обе функции полностью привязаны к техническим и программным возможностям моделей разных поколений регистраторов. Их реализация зависит от связки матрица-процессор.
Если что-то из этой пары не тянет или некорректно работает ПО, работы с динамическим диапазоном, не будет, как бы функция не называлась.
Обе опции должны помочь снять максимально контрастное видео без засвеченных областей. HDR делает больше уклон в сторону программного обеспечения, WDR – чаще опирается на возможности технической начинки устройства.
Вывод
С ростом технологий в будущем HDR будет заменено WDR, эта функция станет нормой для современных видеорегистраторов. Сегодня широко используются обе эти функции. Выбор между ними нужно делать, сравнивая изображения с регистраторов, оборудованных той или иной технологией.
Сравнивать видеосъемку нужно в момент въезда или выезда из тоннелей, подземных паркингов, когда происходит резкое изменение освещения. Потому что в рекламных видео производители используют для съемки идеальные условия.
Добавить комментарий Отменить ответ
Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
Как выбрать камеру видеонаблюдения по завуалированным характеристикам
Все мы умеем выбирать камеру, но не все умеем делать это правильно. В то время как сеть завалена обзорами на любую технику, исчезающее мало становится материалов, в которых действительно грамотно раскрываются возможности устройств.
Оптические приборы в этом отношении пострадали больше всего. Каждый человек знает про мегапиксели и разрешение, но когда речь заходит о более тонких материях, начинает «плавать». Если вы задумываетесь о покупке камеры (и не являетесь экспертом в этой области), полезно будет разобраться, что на самом деле означают непонятные аббревиатуры в характеристиках. Разобраться – это значит не только прочитать описание.
Про очевидное
Если начать гуглить «по каким характеристикам выбрать камеру видеонаблюдения», удастся познакомиться с удивительным миром интернета нулевых. Там, где еще обитают черно-белые камеры, аналоговые камеры, важность светочувствительности в люксах. Некоторые характеристики накладываются друг на друга (и взаимно аннигилируют) – не стоит об этом забывать.
Поэтому мы сосредоточимся на современных IP-камерах, поддерживающих облачный сервис Ivideon, и не будем касаться очевидных характеристик. Скорее всего, вы понимаете разницу между разрешением 1080р и720р, диагональным и горизонтальным углами обзора, а также знаете об инфракрасной светодиодной подсветке.
Однако часто в описании камер можно встретить аббревиатуры: 3DNR, AWB, AGC, WDR и другие. Что это такое и почему нельзя ориентироваться только на мегапиксели, разрешение и угол обзора? Важно ли вообще понимать все характеристики или достаточно один раз посмотреть пример видеозаписи выбранной камеры?
WDR (Wide Dynamic Range)
WDR (Wide Dynamic Range) – широкий динамический диапазон. Эта технология позволяет получать высокое качество изображения при любом перепаде уровней освещенности.
Динамический диапазон – это параметр камеры, характеризующий ее способность передать в изображении каждого кадра очень яркие и очень темные элементы сцены. Величину динамического диапазона обозначают в децибелах (дБ).
Динамический диапазон (ДД) реального участка территории обычно значительно превышает собственный ДД камеры, который в большинстве случаев находится на уровне 52−60 дБ: безоблачный солнечный день на улице – это 180 дБ, а хорошо освещенное помещение – от 126 дБ до 140 дБ.
Один из способов устранить этот недостаток – использовать математический алгоритм обработки каждого кадра изображения, в результате чего удается перераспределить яркость таким образом, чтобы весь кадр стал информационно насыщенным. Такая технология получила название Wide Dynamic Range, хотя на самом деле ничего общего с динамическим диапазоном она не имеет.
Камера без WDR не способна дать четкое изображение находящихся в тени объектов там, где есть как очень светлые, так и затененные участки или же свет падает сзади, например, если человек стоит на фоне ярко освещенного окна.
Типичные ситуации, когда сложно обойтись без WDR:
BLC (Back Light Compensation)
Back Light Compensation – компенсация встречной засветки. Технология позволяет скомпенсировать ярко освещенный задний план для хорошей проработки объектов, расположенных на переднем плане. Из-за BLC теряется информация в ярко освещенных участках сцены, зато объекты на переднем плане становятся хорошо проработанными.
При BLC микропроцессор выравнивает (сглаживает) освещенность по всему полю зрения камеры. Большинство камер сегодня имеют поддержку BLC, но она не идет ни в какое сравнение с возможностями Wide Dynamic Range. В лучшем случае BLC помогает сбалансировать условия освещения, чтобы выяснить, что находится на переднем плане изображения, однако фон остается размытым.
3DNR (3-Dimensional Noise Reduction)
3-Dimensional Noise Reduction (3DNR) – трехмерное шумоподавление. Технология 3DNR подавляет в изображении шумы, проявляющиеся при слабом освещении в условиях, когда в кадре присутствуют быстро двигающиеся объекты. 3DNR анализирует различия между последовательными кадрами видеоизображения и подавляет шумы с помощью перемешивания данных на кадре.
К недостаткам алгоритма можно отнести дополнительные дефекты и смазывания, проявляющиеся при движении в кадре. Однако, если режим шумоподавления включается только для отдельных кадров, то итоговое изображение получается и не шумным, и качественным.
AWB (Auto White Balance)
AWB – автоматический баланс белого цвета. Функция компенсирует искажения цветов, вызванные разными источниками освещения (солнечный свет, лампа накаливания или флуоресцентный свет), отсекая ненужный спектр света. При этом камера устанавливает температуру изображения цвета таким образом, чтобы получившиеся цвета на изображении имели те же оттенки и выглядели в точности так же, как происходит их восприятие невооруженным глазом.
Существует несколько различных алгоритмов AWB, но большинство из них подразделяются на две категории. Глобальные алгоритмы используют все пиксели изображения для оценки цветовой температуры. Локальные алгоритмы используют только подмножество пикселей на основе предопределенных правил отбора для этой задачи. Существуют также гибридные алгоритмы, которые выбирают лучший алгоритм на основе содержимого изображения.
AGC (Automatic Gain Control)
AGC – автоматическая регулировка усиления сигнала. Технология предназначена для улучшения качества изображения при недостаточном или чрезмерном освещении.
AGC начинает работать, когда освещенность на объекте имеет низкий уровень, а полностью открытая диафрагма не в состоянии компенсировать недостаток освещенности. Камера автоматически усилит видеосигнал, полученный в условиях более низкой освещенности, чтобы оптимизировать четкость изображения на плохо освещенной сцене. Однако чем больше будет усиливаться сигнал, тем выше будет и уровень помех на экране.
ROI (Region Of Interest)
Region Of Interest – область интереса. Технология позволяет устанавливать повышенное качество изображения в выделенных областях, выбранных на экране. Выделенная на кадре область записывается с максимальным качеством, остальная часть изображения записывается с меньшим разрешением. Использование данной функции значительно снижает трафик и место, занимаемое под архив.
Smart IR
ИК-подсветка засвечивает лицо, затрудняя опознание, когда человек близко подходит к камере. Smart IR – это технология, которая позволяет регулировать интенсивность ИК светодиодов камеры для компенсации расстояния до объекта. При съемке в темноте адаптивная ИК подсветка Smart IR автоматически регулирует мощность излучения в зависимости от расстояния до наблюдаемого объекта в кадре, позволяя получить изображение без пересвеченных областей.
HLC (High Light Compensation)
Реализации технологии HLC в камерах Hikvision
High light compensation — компенсация яркой засветки. В автоматическом режиме отслеживается точка яркой засветки и делается повторный кадр с игнорированием данных от ячеек матрицы в этом месте. HLC применяется для устранения отрицательного влияния на работу камеры ярких источник света попадающих в объектив. Наиболее часто этот режим используется при борьбе со светом автомобильных фар. Кроме того, HLC помогает устранить хоть небольшую, но заметную засветку вокруг уличных фонарей.
Заключение
На видео выше представлены записи с двух камер видеонаблюдения (Hikvision и Nobelic), у которых технические характеристики практически идентичны. Как видите, запись камеры ведут по-разному. Нельзя однозначно сказать, что какой-то поток видеоданных получился хуже другого. Тем не менее, разница видна невооруженным взглядом. На каком решении остановить свой выбор – зависит только от ваших потребностей, личного мнения и соотношений по другим параметрам (например, по цене).
Какое изображение лучше?
Мы перечислили далеко не все дополнительные возможности камер, но разобрали те моменты, которые вызывают больше всего вопросов у наших пользователей. Есть вы хотите улучшить свои знания в теории, есть множество разных источников – например книга А. Гонта «Практическое пособие по видеонаблюдению». Однако одной лишь теории не хватит, чтобы выбрать камеру видеонаблюдения. Всегда смотрите примеры видео!
SJ4000WiFi. Экшн-камера. Небольшой обзор.

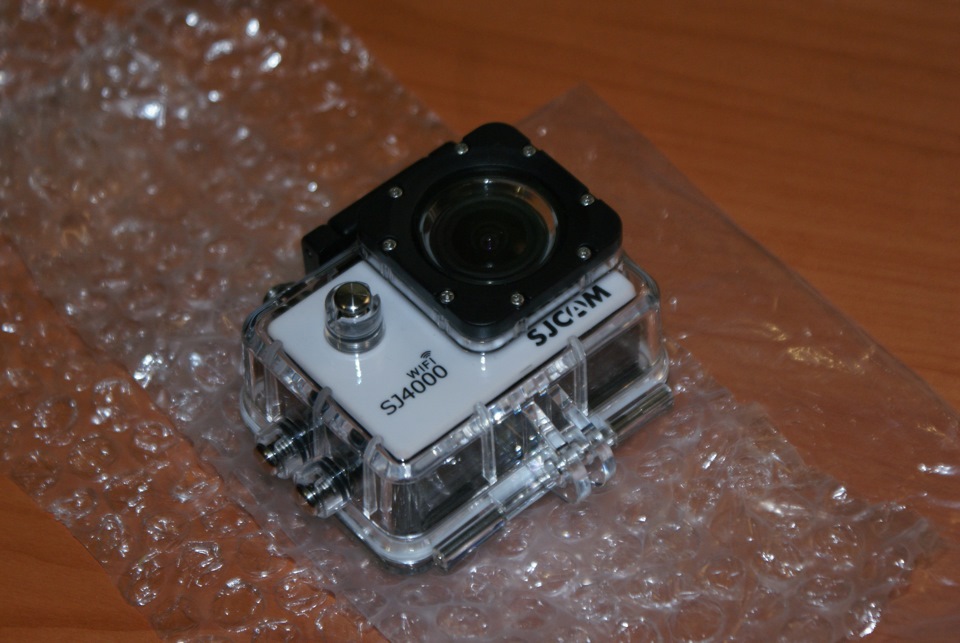

Итак, по прошествии небольшого времени можно сделать кое какие выводы о данной камере. О комплекте поставки написано тут. Вообще заказывал две камеры, одна соответственно мне, а другая коллеге с работы. Дак вот, у меня пришла с небольшим браком…если поточнее, то не работала кнопка «вниз». При работе с камерой это не доставляло больших неудобств, но все же новое должно быть новым и работать на все 100%. В итоге снял видео подтверждающее брак товара и отправил его продавцу. Далее следовали практически недельные переговоры, что и как отправлять. Договорились на обоюдное отправление, так сказать, на встречу друг другу. Отправка камеры в Китай авиапочтой стоила 247 руб. 80 коп.
Правда случилось одно происшествие перед отправкой, вот видео этого происшествия:

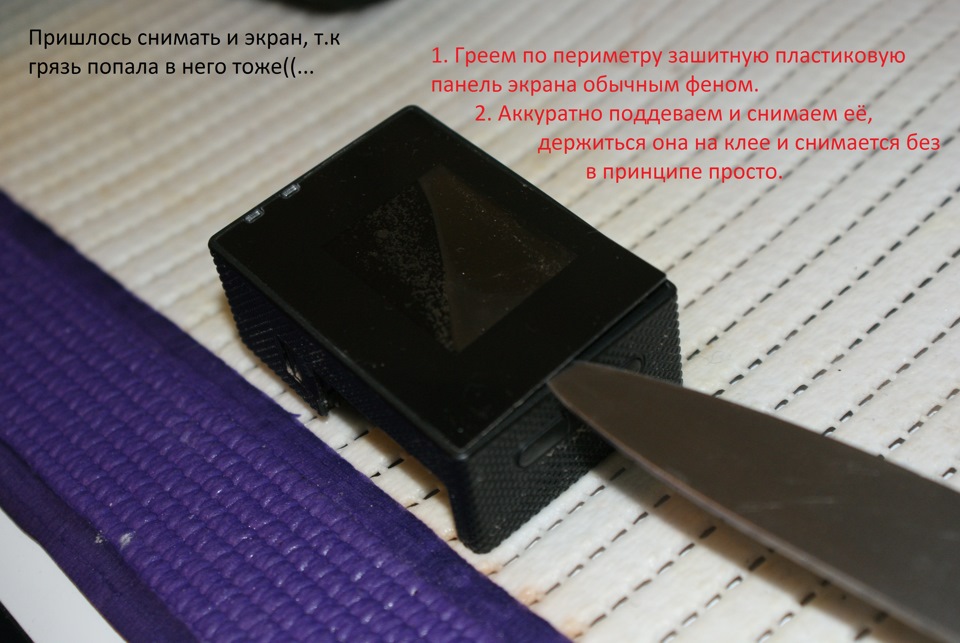

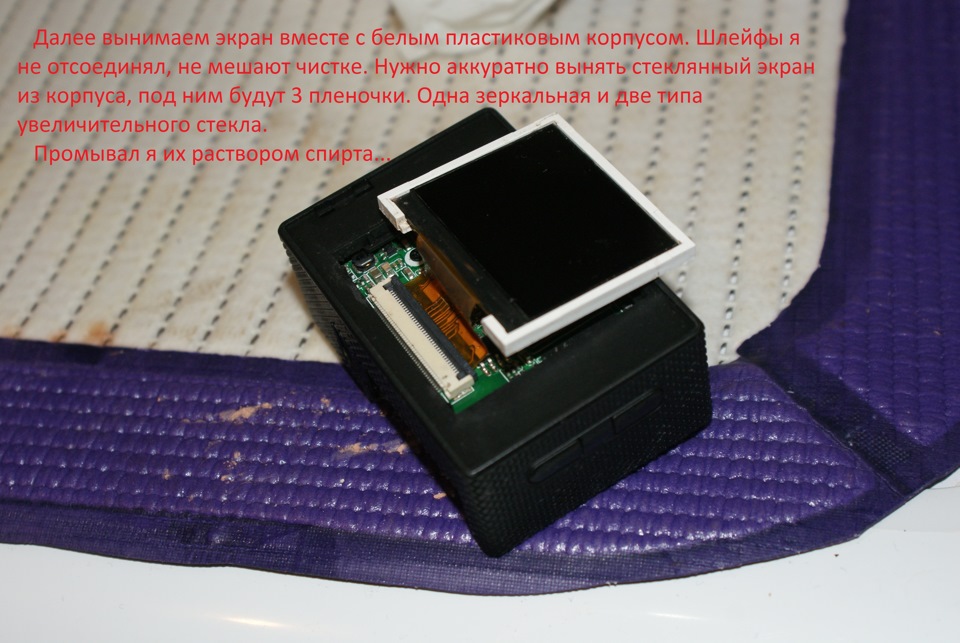

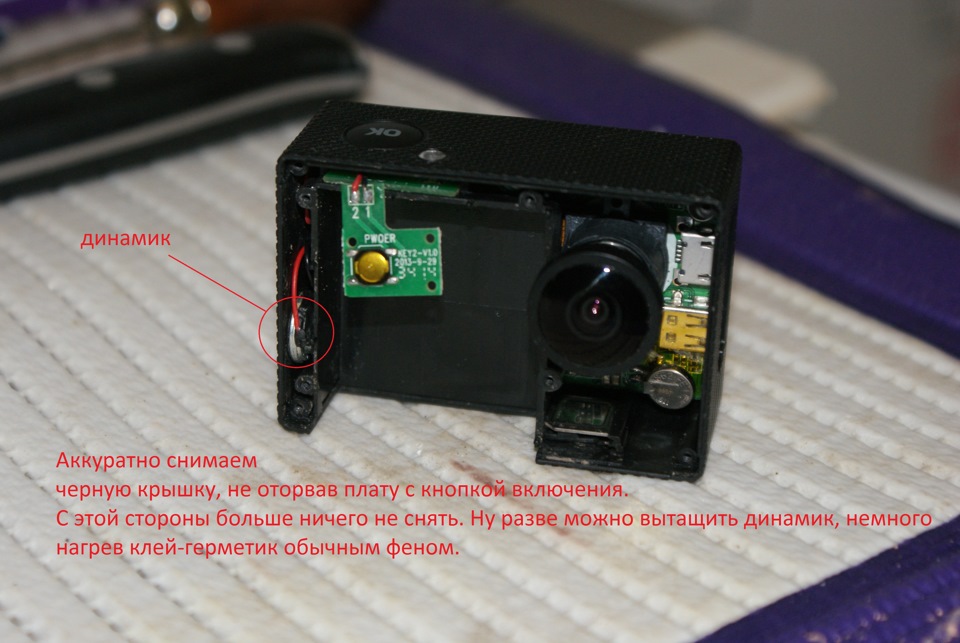

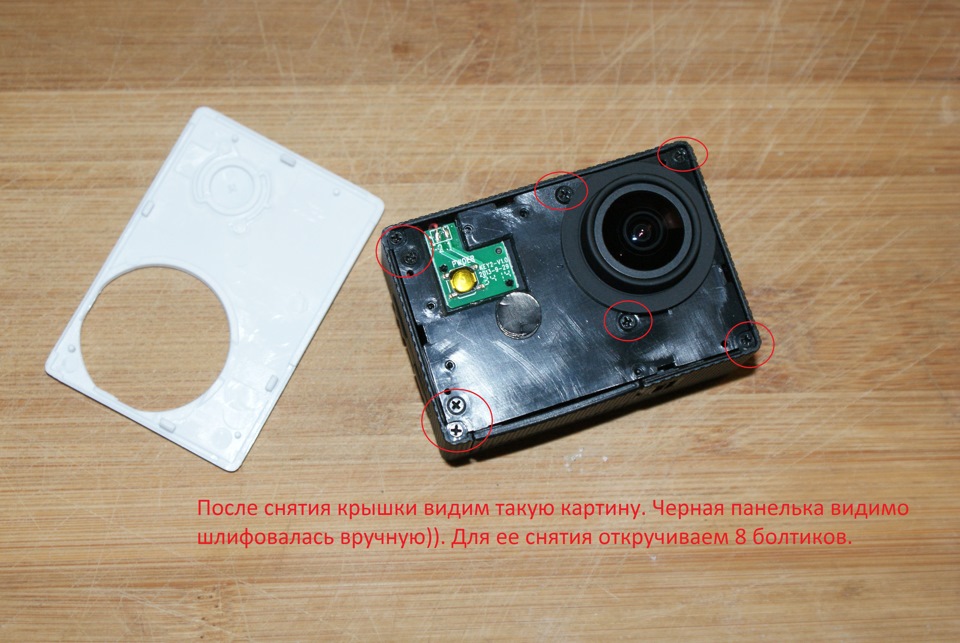

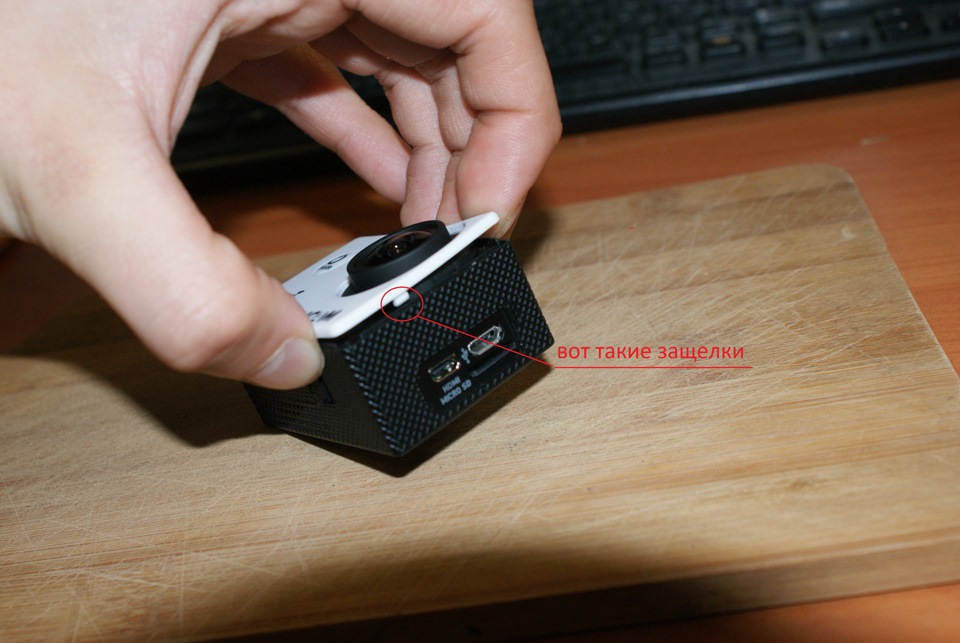

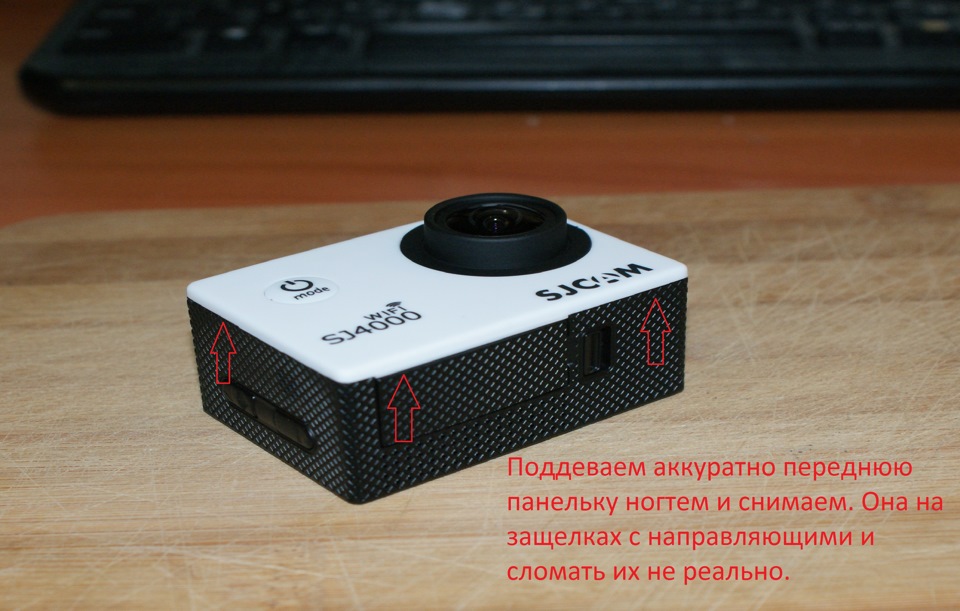

Саму плату вынуть можно, но я так и не понял как это сделать без выпаивания входов, да и незачем. Что очень понравилось, это объектив с линзами — он герметичный и при таком краш-тесте как мой, он не пострадает)
После всех этих манипуляций имеем чистую камеру, осталось проверить только её работоспособность.
Жмем кнопочку «power» и о чудо! Работает! И незаметно следов вмешательства))
Поснимал видео ночью, днем и сделал небольшой ролик для примера:
Остановлюсь еще на угле обзора:
— в параметрах указано, что угол равен 170 градусов А + объектив широкого угла с высоким коэффициентом анализа
по факту не получается 170 град.:
Фоткает камера посредственно, но думаю в солнечную погоду фото нормальные будут. В принципе качественных фото от этой камеры я и не ждал. Вот несколько необработанных фоток:
Добавлю, каждое фото весит по 3 мб. А если над фотками поколдовать в фотошопе, то получается очень даже приличное качество и хорошая цветопередача)))
Так же вот пример необработанного и не сжатого видео в каком либо редакторе. Правда может ютуб сжимает и портит качество:

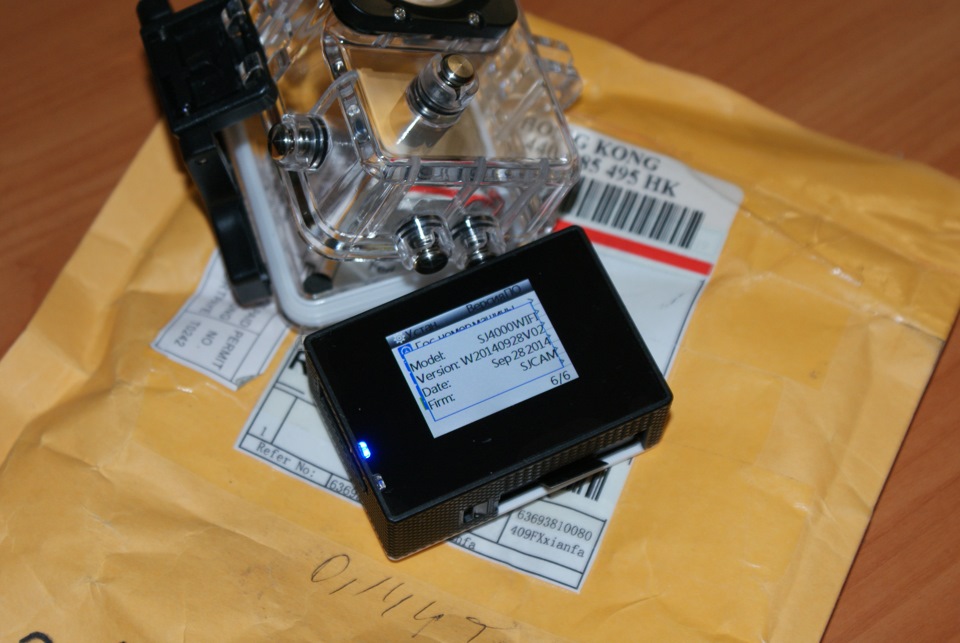

Ну и к самому радостному, пришла новая камера…Открыл, проверил вроде все гуд. Прошивка стоит от 28 сентября 2014.
Может кому пригодиться: 1.) SJ4000 легко прошивается, самое главное убедиться что камера оригинал. Как прошивать и как отличить оригинал от подделки смотрим и читаем тут. Также прошивки есть и на официальном сайте SJCAM.
2.) в режиме автовидеорегистратора — в процессе съемки если нажать кнопку MODE то ролик помечается и при циклической записи НЕ УДАЛЯЕТСЯ, что полезно для сохранения важного видео-файла
Вывод: камера своих денег стоит, функции свои выполняет на все 100%. Яб охарактеризовал её как «неубиваемую», конечно в разумных пределах. Пользоваться удобно, меню понятное… Потраченных денег не жалею! Всем спасибо кто прочитал это, а даже может кто то вычитал что то полезное для себя!))
Добавлю вот еще что…начиная с апреля 2014 года эта камера умеет снимать так называемое timelapse видео. На скорую руку и не заворачиваясь с пейзажем быстро накидал, так сказать для примера, может кому интересно будит:
