S Pen от Samsung: секрет успеха
Константин Иванов
Смартфоны серии Galaxy Note – это не просто большие смартфоны. Они лучшие из лучших среди всего, что предлагает Samsung, и это всегда сочетание самого топового «железа» и софта, что есть у компании. Похоже, не стал исключением и Galaxy Note 9. Линейка Note – это та разновидность устройств Galaxy, что подойдет людям, желающим всего и сразу, и для многих важнейшей частью этого «всего» стал стилус S Pen.
Давайте забудем эту в корне неверную мысль, что «никому не нужен стилус». Множество людей хотели бы получить что-то вроде ручки для записей в своих устройствах, которые всегда с ними. И потому такие компании, как Microsoft, Apple и Google, предлагают свои варианты устройств для ввода информации с помощью ручки с тех пор, как появился Note. Можно делать заметки на бегу, можно использовать стилус для примечаний в презентациях, а можно просто делать наброски, если вы рисуете или любите черкать на полях. Для всего этого стилус отлично подходит и хорошо работает.
Вот он, секрет успеха: хорошо работает. Если вы никогда не пользовались S Pen, вы можете подумать, что это все равно что использовать сторонний стилус, купленный отдельно, но это будет ошибкой. S Pen работает очень плавно, и несмотря на то, что это не то же самое по ощущениям, как рисовать или раскрашивать на бумаге, это происходит так же. И причиной тому полная интеграция стилуса в Galaxy Note, когда он не является просто дополнительным подключенным устройством.,/
Обычный стилус, который вы приобретаете отдельно, это емкостное устройство ввода. Экран в вашем телефоне выполнен из изолирующего материала (обычно стекла), который одновременно служит и прочной внешней поверхностью. Изолирующий слой покрыт прозрачным слоем материала, проводящего электричество. Ваш палец, как и «обычный» стилус, также обладает электрической проводимостью, и когда вы касаетесь экрана, меняется его электростатическое поле. Процессор и операционная система вашего телефона получают эти данные и обрабатывают их как тапы, длинные нажатия, щипки и все остальное, что вы совершаете пальцами или стилусом.
S Pen – это индуктивный стилус. В дисплее смартфона Note под стеклом есть то, что называется активным дигитайзером. Когда S Pen приближается к экрану, магнитное поле активного дигитайзера вырабатывает ток, который питает его внутреннюю схему. Энергия передается в этом случае как между ковриком для беспроводной зарядки и телефоном, который ее поддерживает, только ее количество при этом не так велико.
S Pen – индукционное устройство, которому требуется специальное аппаратное обеспечение в экране Note.
Когда активирован S Pen, слабый ток внутри него совершает большую часть работы при рисовании и письме. А работа дигитайзера сводится к одному: отслеживать перемещение кончика стилуса. S Pen не нужно касаться экрана, чтобы это произошло, и это важно, потому что при касании происходит активация софта для письма или рисования. Экран знает, где его касается стилус, и отслеживает его движения, а сам S Pen «говорит» программе, что рисует линию. Программа чертит линию на вашем экране, а вы видите, что рисуете или пишете, по мере того, как это происходит.
Это делает результат более точным, чем тот, что может быть получен при использовании любого емкостного стилуса. Вот почему S Pen не станет работать как стилус с любым другим телефоном – его экран не обладает электрической проводимостью. И по этой же причине S Pen, а также Apple Pen, Pixel Pen или Surface Pen, работают настолько лучше «обычных» стилусов.
В Note 9 добавилась новая функциональность для S Pen, связанная с подключением по Bluetooth. Вы можете использовать кнопку, чтобы сделать фото или серию слайдов и вообще сделать все, что только может придумать разработчик приложений. Но это не вносит изменений и не влияет на то, как S Pen рисует на экране, а просто улучшает этот опыт.
Емкостный стилус работает с любым сенсорным экраном, и работает не очень хорошо.
Такой стилус, как, например, вот этот с Amazon, тоже может быть полезным. Например, для корявых набросков или для выбора области текста на телефоне с маленьким экраном. И, как уже говорилось, лучше всего в этих стилусах то, что они работают на любом сенсорном экране – даже на экране Galaxy Note.
Но если вам требуется сделать точный рисунок или много писать, нет ничего лучше хорошего индуктивного стилуса, как в серии Galaxy Note. Можно найти емкостные стилусы, которые подключаются по Bluetooth и отслеживают движения, как S Pen (они называются активными стилусами и полностью поддерживаются в Android), но они никогда не будут и близко такими же точными. Без вариантов.
Есть множество причин хотеть купить Galaxy Note, но если для вас важен опыт работы со стилусом, это единственный аппарат, который предлагает его полноценный вариант, поскольку в Samsung сделали S Pen частью смартфона – на аппаратном и программном уровне.
А пользуетесь ли стилусом вы? А каким именно и насколько этот опыт важен для вас в повседневной жизни? Делитесь в комментариях!
Samsung S Pen: заметки об эволюции
Константин Иванов
Стилус S Pen с самого начала своего существования был безусловно полезной штукой. Реальных конкурентов на рынке версия стилуса от Samsung на настоящий момент так и не увидела. Конечно, существуют бледные подобия вроде серии LG G Stylus, но даже те стилусы, которые хоть как-то могут оспаривать преимущество, неспособны распознавать многочисленные уровни нажатия и, как правило, не имеют соответствующей программной поддержки.
Перед тем, как начать небольшое путешествие в историю, заметим, что речь у нас пойдет не только о стилусе. Все аппараты серии Galaxy Note оснащены встроенным дигитайзером от Wacom, точность обработки нажатий – в основном его заслуга. Вот краткое описание того, как взаимодействуют дигитайзер и сама ручка.
Дигитайзер – это тонкая металлическая мембрана, которая создает электромагнитное поле и распознает движения S Pen. Аппарату GALAXY Note II она позволяет распознавать их на удалении до 12 мм от экрана, вызывая приложения или функции по желанию пользователя. Также можно более гибко управлять контентом: к примеру, функция Air View использует дигитайзер для просмотра контента в зависимости от близости стилуса к дисплею.
Samsung Galaxy Note. Первые робкие шаги
Впервые мы увидели S Pen летом 2011 года, когда в Samsung удивили множество людей, выпустив 5.3-дюймовый смартфон, который те сочли огромным. Речь, разумеется, о первом Galaxy Note, аппарате, которому суждено было дать толчок развитию рынка фаблетов.
Сравнительно простой первый S Pen
В сравнении с тем, что мы видим в новом Galaxy Note 7, первый S Pen выглядел несколько примитивным. Он мог распознавать 256 уровней нажатия и использовался только для базовых функций вроде навигации по устройству, снятия скриншотов при помощи аппаратной кнопки сверху и возможности что-то нацарапать на экране.
Если посмотреть на приложения, поддерживающие S Pen, которые Samsung добавил в первый Galaxy Note, сейчас уже становится понятно, что ПО еще не могло задействовать все возможности стилуса на тот момент. Для полноты картины вспомните, что первый Galaxy Note вышел с Android 2.3 Gingerbread на борту.
Приложение S Memo на первом Galaxy Note
Изначально приложение S Memo включало в себя лишь ограниченный набор форм карандаша, кисти и ручки.
Приложение Photo Editor на Galaxy Note первого поколения
Приложение Photo Editor на первом Galaxy Note предлагало лишь базовую функциональность для обработки изображений. В то время сама возможность написать что-то поверх картинки была новой и интересной, хоть и ограниченной.
Samsung Galaxy Note 2. Растущая популярность
Будучи экспериментальной фишкой в первом Note, в Galaxy Note 2 стилус S Pen стал уже неотъемлемой частью. Для начала, Samsung полностью переделал стилус, сделав его длиннее, тоньше и эргономичнее. Кроме того, S Pen в Note 2 распознавал 1024 степени нажатия – был в 4 чувствительнее первого S Pen.
S Pen в Galaxy Note 2 – длиннее, тоньше, эргономичнее
Дизайн нового S Pen оценили по достоинству, но самые важные технологические усовершенствования были связаны с продвинутыми программными функциями, включенными в доработанный Samsung Android 4.1 Gingerbread в Galaxy Note 2.
В Galaxy Note 2 приложение S Note включало в себя намного больше шаблонов, стало поддерживать написание формул (и вычисления при помощи Wolfram Alpha), а также улучшенный рукописный ввод.
Одной из лучших функций S Pen в Note 2 была Air View. Она позволяла пользователю поднести стилус к верху иконки, письму или объекту медиа для быстрого просмотра без необходимости покидать текущий экран. К примеру, в календарном приложении S Planner можно было навестись на верхнюю часть записи, чтобы увидеть детали.
Еще одна классная программная особенность, которая появилась для S Pen в Note 2, была названа Easy Clip. Зажимая и удерживая кнопку S Pen, пользователь мог быстро обвести и вырезать контент условно с любого экрана и затем отправить его по почте и в приложения для заметок или обработки изображений. Если в первом стилусе от Samsung кнопка S Pen была не особенно полезной, во второй итерации ситуация изменилась к лучшему.
И еще одна функция S Pen, которую мы так любили в Samsung Galaxy Note 2, – классная программная особенность, заставляющая появляться всплывающее окно S Note, когда аппарат распознавал, что стилус извлечен во время звонка.
Samsung Galaxy Note 3 – «бог любит троицу»

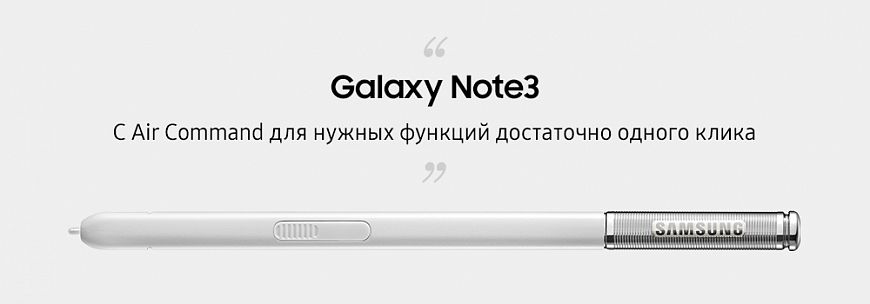

Опираясь на достижения предшественника, S Pen в Galaxy Note 3 был переработан так, чтобы больше напоминать обычную ручку асимметричной формы. Note 3, работающий на Android 4.3 Jelly Bean, также представил и ряд новых программных особенностей, рассчитанных на тех, кто желал получить от устройства максимум.
S Pen третьего поколения больше напоминает обычную ручку
Функция Action Memo в Note 3 улучшила функциональность приложения S Note тем, что более четко распознавала контекст заметки и затем упрощала доступ к соответствующим действиям. К примеру, если заметка содержала детали контакта, она могла быть превращена в новую запись в адресной книге, в которую софт автоматически вносил все данные.
Функция Scrapbook по сути была усовершенствованной Easy Clip из Note 2. Она позволяла пользователю добавлять больше информации в то, что было вырезано из браузера. Информация могла включать URL адрес или дополнительные текстовые теги.
Контекстные команды, Scrapbook, S Finder, Action Memo на Galaxy Note 3
Еще одна функция Galaxy Note 3, связанная со стилусом, получила название S Finder. Она распознавала рукописный текст и позволяла пользователю осуществлять поиск по тексту, таким образом давая возможность осмысленно сортировать рукописные заметки.
Pen Window на Galaxy Note 3
Pen Window – это по сути версия мультиоконного режима, но с наложением. Вместо открытия двух приложений в окнах рядом, Pen Window запускала мини-версии конкретных приложений, наложенные друг на друга. К сожалению, недостаточное количество совместимых приложений ограничивало полезность этой фишки
Samsung Galaxy Note 4. Стадия шлифовки
Если говорить об S Pen и его функциях, в Samsung Galaxy Note 4 происходило скорее усовершенствование уже существующих функций. Контекстные команды из предыдущего Note была улучшены и даже дополнены, а точность стилуса значительно выросла.
S Pen в Galaxy Note 4 может распознавать 2048 уровней нажатия
Хоть в Samsung и улучшали точность S Pen в каждом новом поколении Galaxy Note, только в четвертом Note эти улучшения приобрели вид заметного прогресса. S Pen в Note 4 мог распознавать 2048 различных степеней нажатия, в два раза больше, чем в Galaxy Note 3.
Улучшенные контекстные команды в Galaxy Note 4
На софтовом поприще версия TouchWiz, основанная на Android 4.4 KitKat, предложила новую функцию Smart Select, которая могла распознавать больше данных и упрощать доступ к более сложным контекстным действиям. К примеру, пользователь мог вынуть S Pen, выбрать адрес на экране, и затем Smart Select мог отправить эти данные в приложение Google Maps, которое показывало дорогу к этому месту.
Smart Select на Galaxy Note 4 в действии
Более того, Galaxy Note 4 также имел предустановленное собственное приложение Pen Up от Samsung, платформу, позволяющую выкладывать и искать созданные при помощи S Pen произведения.
Samsung Galaxy Note 5. «Пенгейт»
В Galaxy Note 5 Samsung продолжил улучшать S Pen аппаратно, стилус стал более длинным, тонким и гладким. К сожалению, имели место и некоторые весьма значимые проблемы.
S Pen Note 5 – более длинный, тонкий и гладкий
Во-первых, механизм автоматического извлечения стилуса ощущался куда менее органичным, чем ручное извлечение предшествующих S Pen. Во-вторых, S Pen мог быть ошибочно вставлен обратным концом, что могло вызвать его застревание. К сожалению, большинство пользователей, столкнувшихся с проблемой, дергали стилус, пытаясь его извлечь, что вело к поломке механизма автоматического извлечения.
Вторая проблема получила в кругу пользователей и в медиа название «пенгейт». К счастью, позднее Samsung внес в устройство изменения, позволяющие понять, что стилус вставлен неправильно, когда это происходит.
Screen Write, универсальные контекстные команды, Scrolling Capture на Galaxy Note 5
В плане ПО в Galaxy Note 5 и его версии TouchWiz на основе Android 5.1 Lollipop появились некоторые новые полезные фишки для S Pen, такие как возможность писать даже на выключенном экране, заметки в PDF, захват экрана с прокруткой, а также контекстные команды, которые работают по всему пользовательскому интерфейсу. Никаких глобальных усовершенствований, но безусловно полезные дополнения.
Samsung Galaxy Note 7. Подводное творчество
В недавно представленном Samsung Galaxy Note 7 самый крупный производитель смартфонов в мире улучшил и пользовательский опыт по части стилуса. Речь пока идет о том, что заявили в Samsung официально.
S Pen в Note 7 – более тонкий кончик, 4096 уровней нажатия, водостойкость
Кончик S Pen в Note 7 имеет радиус всего лишь 0.7мм (в сравнении с 1.6 мм в Note 5). Более тонкий кончик призван лучше имитировать письмо обычной ручкой на бумаге. Более того, в Samsung также удвоили чувствительность стилуса: теперь S Pen сможет распознавать 4096 различных уровней нажатия. Как и сам Note 7, S Pen теперь водостойкий, что означает, что пользователи смогут рисовать под водой.
А что с софтом? Новый S Pen поддерживает 7 новых форм кисти, а также предлагает новые контекстные команды, такие как Magnify и Glance. Если вас интересуют GIF-изображения, Note 7 позволяет создавать свою анимацию: вы обводите стилусом место на дисплее, и все изменения внутри этой рамки автоматически преобразуются в GIF.
Таким образом, стилус, и без того имевший отличную функциональность, обзавелся интересными дополнениями. Упор, между тем, делается на новую программную фишку, позволяющую быстро переводить текст на экране, подчеркивая его при помощи S Pen.
Magnify, Translate и новые контекстные команды на Galaxy Note 7
Вместо заключения
Не нужно быть экспертом, чтобы понять, какой большой путь прошел стилус S Pen с момента его первого появления пять лет назад. Вначале он был просто интересной фишкой, польза от которой не казалась такой уж безусловной. В настоящее время он поддерживает в 16 раз больше степеней нажатия, в руках гораздо больше напоминает обычную ручку, да и ощущается так же, поддерживается большим количеством программных функций, увеличивающих производительность, и даже может служить для письма или рисования под водой. Весьма впечатляющая эволюция.
История S Pen — с 2011 года до сегодняшнего дня
Электронное перо S Pen прошло долгий путь с момента, когда было впервые представлено в 2011 году вместе с самой первой моделью Galaxy Note. Так же, как флагманская серия Samsung изменила представление людей о мобильных устройствах, S Pen создало новые правила работы стилуса для смартфонов. Перо S Pen расширяет возможности мобильных устройств, позволяя делать рукописные записи, снимать групповые фото на расстоянии, редактировать и пересылать документы, управлять медиафайлами, и всё это – проще и удобнее, чем раньше.

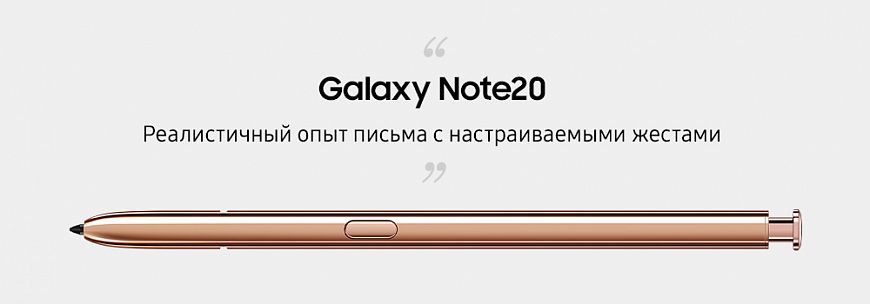

Перо S Pen, которое поставляется с Galaxy Note20, – уже десятое в серии. Оно еще больше обогащает пользовательский интерфейс, предлагая более плавное, интуитивно понятное создание заметок и реалистичную точность. В честь выхода этой новинки рассмотрим, как эволюционировало S Pen на протяжении последних лет.
Выход Galaxy Note и S Pen в 2011 году положил начало новой категории мобильных устройств: фаблеты. Сочетающий в себе характеристики смартфона и планшета Galaxy Note произвел фурор во всем мире благодаря своему инновационному дизайну и широкой функциональности. Электронное перо S Pen, которым была оснащена первая модель Note, выполняло роль ручки, карандаша, кисти и маркера. Оно также обладало первой из многих функций для упрощения работы: двойное прикосновение к экрану с одновременным нажатием кнопки на S Pen автоматически открывало приложение S Memo.

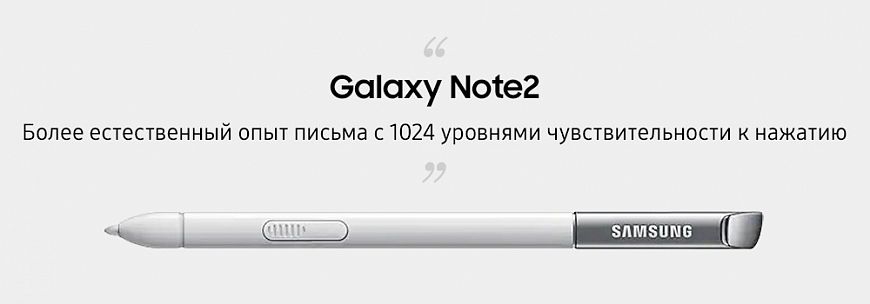

Представленный в следующем году Galaxy Note2 получил обновленное перо S Pen, которое стало плоским с одной стороны, чтобы обеспечивать более эргономичный захват. Наиболее заметное улучшение во второй модели заключалось в чувствительности к давлению. В то время как предыдущая версия поддерживала до 256 уровней чувствительности, новая модель – до 1024, то есть, в четыре раза больше. Это улучшение позволило пользователям наслаждаться более детальным и естественным письмом. Также были добавлены меню кистей и инструмент пипетки, которые упростили подъём цветов из заметки (например, из изображения).
Усовершенствования S Pen в Galaxy Note3 вышли за рамки улучшения рукописного ввода и значительно повысили производительность гаджета. Новое меню Air Command позволило пользователям мгновенно получить доступ к важным функциям, просто достав S Pen из смартфона или нажав на клавишу. Эта удобная функция позволила проще совершать звонки, отправлять электронные письма и сообщения, делать зарисовки и заметки на снятых фото и многое другое.

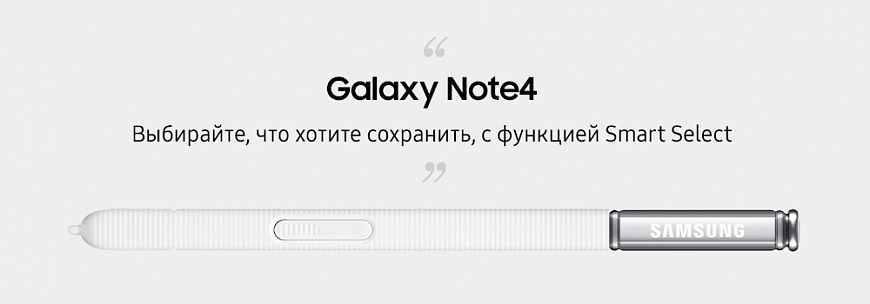

Обновления S Pen в Galaxy Note4 были направлены на обеспечение более реалистичного опыта письма и добавление дополнительных инструментов для эффективной работы. Инженеры Samsung начали с того, что значительно улучшили точность S Pen, повысив его чувствительность к нажатию вдвое, с 1024 до 2048. Также они добавили новую функцию Smart select, чтобы пользователям было проще делиться разнообразным контентом: с ней можно применять Pen, чтобы выделять, активировать совместное использование и сохранять контент на экране, независимо от приложения, а затем делиться им с другими по электронной почте или в сообщении.
В Galaxy Note5 появилась функция создания записей на выключенном экране, потому что вдохновение может прийти в любой момент, и тогда понадобится быстро запечатлеть появившиеся идеи. Возможность записывать заметки прямо на экране смартфона, которые будут мгновенно сохраняться при возвращении S Pen обратно в корпус Note, сделала процесс еще удобнее. Чтобы это стало еще проще, Samsung упростила удаление стилуса из корпуса Note. Если предыдущие модели пера требовалось вытаскивать вручную, то новое S Pen5 выдвигается само после легкого нажатия.
С 2017 года многие усовершенствования S Pen от Samsung были направлены на создание новых ярких способов самовыражения. «Живые сообщения», представленные в Galaxy Note8, являются прекрасным примером расширенных функций для общения. Пользователи смогли рисовать при помощи S Pen собственные забавные GIF-анимации и сразу же делиться ими с друзьями или в социальных сетях. Тексты, рисунки и «гифки», созданные с помощью широкого спектра кистей приложения «Живые сообщения», можно сохранить в галерее и повторно использовать в любое время.

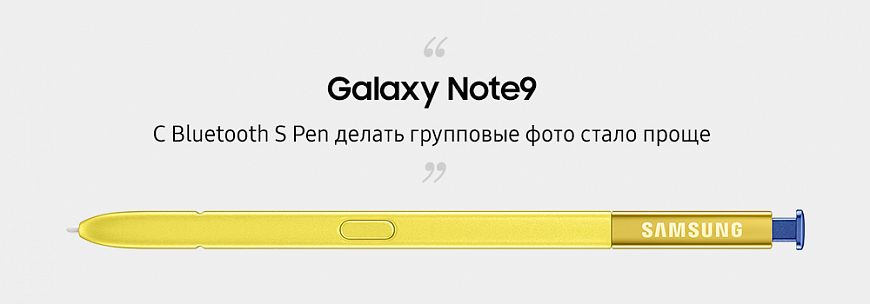

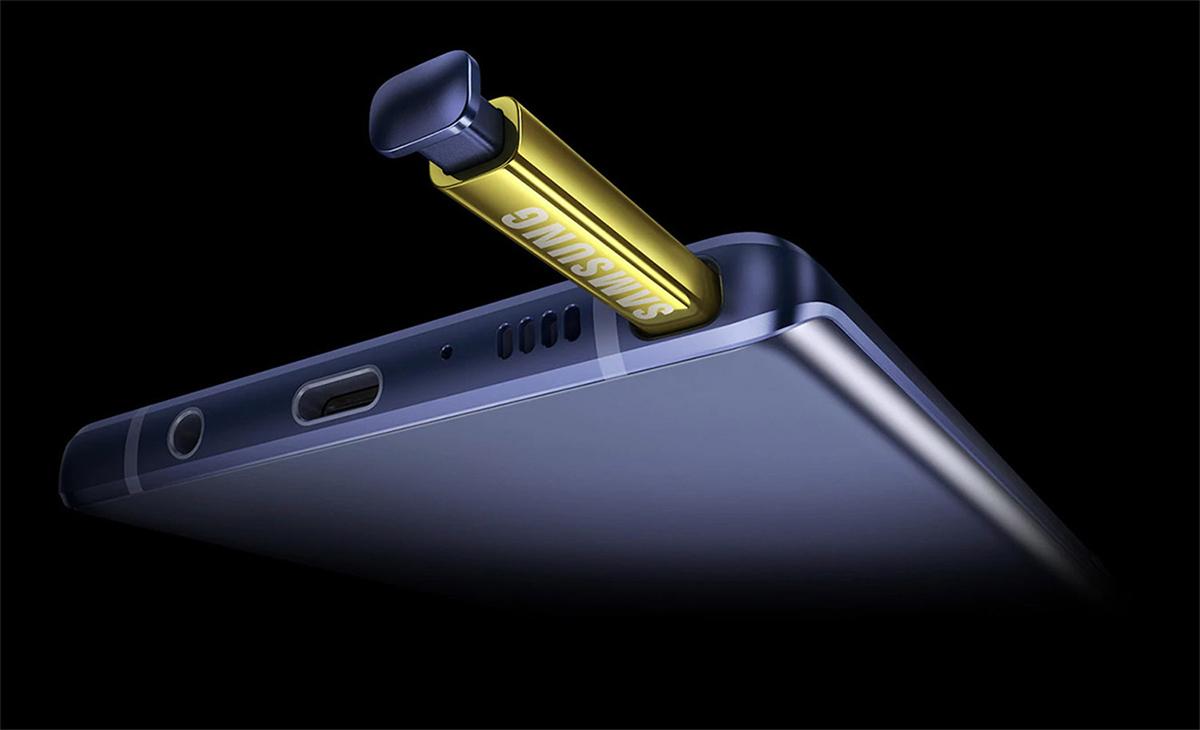

К моменту выхода Galaxy Note9, S Pen превратилось в нечто большее, чем простой стилус. Теперь, помимо разнообразных инструментов для создания заметок и эффективной работы, S Pen стало и удобным пультом дистанционного управления различными функциями. Интеграция технологии Bluetooth с низким энергопотреблением (BLE) означала, что перо S Pen Note9 стало можно применять, например, для создания групповых фото издалека, используя кнопку S Pen для спуска, а также для удаленного управления слайдами в презентациях. S Pen автоматически заряжалось, как только было установлено обратно в смартфон, и предлагало до 30 минут использования (или около 200 кликов) после полной зарядки.
В мире, который стремительно становится всё более «цифровым», люди, порой, скучают по «аналоговым» временам. Перо S Pen в Galaxy Note20 предлагает самый реалистичный опыт создания заметок любителям делать записи ручкой на бумаге. Множество обновлений, в том числе технология искусственного интеллекта для точного предсказания координат, а также гироскоп и акселерометр, обеспечивают максимально естественные впечатления от письма и рисования. Их усиливает и значительное сокращение задержки при использовании S Pen: в Galaxy Note20 Ultra она уменьшилась почти на 80 процентов по сравнению с Note10. Такая отзывчивость позволяет создавать записи так, будто вы держите в руках настоящие блокнот и ручку.
Как работает стилус Galaxy Note
С первого дня пользования меня очень интересовал вопрос — как же на обычном емкостном экране, которые воспринимает только определенную площадь прикосновения удалось добиться работы тонкого стилуса, да еще с кнопкой и несколькими степенями нажатия?
В этой статье я попытаюсь ответить на этот вопрос, рассказав немного об интересных технических решениях, примененных в этом телефоне.
Для начала вспомним теорию.
Емкостный экран определяет точку касания по току утечки при заряде конденсатора, в роли одной обкладки которого выступает экран телефона а другой — тело человека. На обратную сторону стекла в вашем смартфоне нанесены тонкие линии из прозрачного проводящего материала(их можно увидеть, если посмотреть под определенным углом на экран при хорошем освещении).
Емкостный сенсор: мини-конденсаторы(в виде буквы Н) и проводники между ними.
Контроллер сенсорного экрана много раз в секунду заряжает и разряжает эти конденсаторы ограниченным током, каждый раз замеряя емкость каждого из них, и сравнивая ее со стандартной емкостью, записанной в памяти. Как только вы прикасаетесь пальцем к стеклу, вы становитесь такой большой обкладкой конденсатора, которую можно зарядить.
Естественно, для этого потребуется энергия, за которой зорко следит контроллер. Как только он обнаруживает, что какая-либо ячейка начинает потреблять много энергии (много — это по сравнению с обычным потреблением, но даже для обычного светодиода это крохи), что при ограниченном токе оборачивает увеличением времени заряда — он понимает, что к стеклу чем-то прикоснулись.
На основании информации от нескольких конденсаторов можно вычислить по достаточно сложным формулам место и площадь касания. Или нескольких касаний, количество одновременно определяемых касаний ограничено только контроллером и размерами экрана(очень трудно вместить 20 пальцев на экране в 3″).
Такая технология имеет ряд ограничений. По нескольким причинам, таких как невозможность расположить элементы достаточно плотно(уменьшается прозрачность), ограниченной проводимости стекла, и необходимости отсекать помехи от случайных касаний, наводок, грязи на экране и т.п. пришлось довольствоваться минимальной площадью касания 5х5 мм.
К тому же, объект, который касается экрана, должен иметь достаточную собственную емкость, сравнимую с емкостью человеческого тела. Что мы получаем в итоге? Невозможность пользоваться в перчатках(большинство из них обладают достаточно большим сопротивлением, чтобы уменьшить ток утечки до минимума, который не определяется контроллером), необходимость в крупных стилусах, которые обязательно должны быть связаны гальванически с телом пользователя(поэтому большинство из них имеют металлический корпус).
Какие же системы ввода работают с стилусами, могут различать силу нажатия, и имеют отличную точность? Это электромагнитно-антенные системы, которые используются в подавляющем большинстве графических планшетов
Графический планшет Wacom со стилусом:
Принцип их работы тоже не запредельно сложен — стилус передает(сигнал) на определенной частоте, а антенна внутри планшета принимает. Контроллер может узнать точное положение благодаря хитрой форме антенны, а информация о давлении на стилус передается частотой или кодовыми посылками.
Хитрая антенна внутри графического планшета:
Точно такая же система реализована внутри Galaxy Note(как I, так и II). Сверху находится стекло, на обратной стороне которого — емкостный сенсор, под ним — экран, а под ним — приемно-передающая антенна для стилуса.
Вот, чтоб было понятнее — я нарисовал картинку.
А вот и контроллер сенсорного экрана от Wacom(синий) который заведует всем этим хитрым хозяйством, и шлейф к антенне(зеленый):
Однако, примерного описания технологии вовсе недостаточно для удовлетворения моего любопытства. Еще бы чуть-чуть, и я бы решился разобрать стилус, но нашел сайт товарища microsin-a, который уже сделал это. Фотографии разобранного стилуса принадлежат ему.
Вот как оно выглядит сбоку:
Часть корпуса снята наждачной бумагой. Батареек нет, следовательно перо питается от экрана. Приемно-передающая катушка ближе:
А вот уже без корпуса:
И плата:
Схема очень простая, в какой-то мере даже «топорная». Но красивая и без излишних усложнений.
Простейший колебательный контур с изменяемой резонансной частотой. Частоту можно изменить либо изменением емкости(дополнительный конденсатор подключается через кнопку, и соответственно, реагирует на ее нажатие), либо через изменение индуктивности — за счет изменения расстояния между двумя частями сердечника, на котором намотана катушка.
А расстояние изменялось из-за давления на кончик стилуса — оно передавалось на мягкую силиконовую прокладку, и приводило к изменении ее формы, а следовательно и зазора.
Да что я рассказываю, у меня фотка есть:
Оно самое, 1 — кольцо-прокладка, 2 — вторая часть сердечника, 3 — наконечник.
Наконечник тоже состоит из двух частей — пластиковой опоры и фторопластового наконечника:
Что интересно — стилусу с такой конструкцией не нужен экран как таковой, для определения касания — его достаточно поднести к экрану и нажать на кончик пальцем, и контроллер все равно зарегистрирует нажатие.
Если закрепить кончик стилуса скотчем — можно рисовать взмахами, не притрагиваясь к экрану.
Итак, давайте подытожим.
Антенна-сетка, расположенная под экраном, генерирует импульсы с определенной частотой(судя по прикидкам — десятки килогерц), на картинке они обозначены как несущая частота — оранжевая стрелка. Эти импульсы принимает катушка индуктивности, расположенная в стилусе, которая входит в состав колебательного контура. Контур устроен таким образом, что после его «раскачки» он способен некоторое время колебаться сам, на своей резонансной частоте, постепенно тратя запасенную энергию на нагрев и излучение. Конечно, нагрев там минимальный, на доли градуса, как и излучение, которое ослабевает уже в нескольких сантиметрах. Но и энергии тоже тратится мало, над эффективностью наверняка поработали немало.
Колебательный контур, чья резонансная частота зависит от индуктивности катушки(которая, в свою очередь, зависит от положения наконечника), и от емкости конденсаторов, входящих в состав(она зависит от нажатия кнопки), излучает на этой частоте, которая принимается чем угодно той же антенной, и наводит в ней ток.
Теперь в антенне телефона пульсирует ток со сложной формой, состоящий из двух частот — точной «передающей» и меняющейся в зависимости от состояния стилуса «приемной». Более того, в некоторых точках антенны напряженность приемного поля выше — там где стилус ближе всего к поверхности экрана. Контроллер определяет эту точку, находит ее центр(это и будет место прикосновения стилуса), потом фильтрует «передающую» частоту, и получает после обработки состояние стилуса — давление на перо и статус кнопки.
Правда, интересно? 🙂
Посмотреть все фотографии из статьи в оригинальном разрешении можно в Picasa-альбоме.
А подписаться, чтоб не пропустить новые обзоры можно на странице компании и в моем профиле(кнопка «подписаться»)
