Механизм свободного хода генератора

Двигатели внутреннего сгорания вращаются неравномерно. Вращение коленчатого вала постоянно ускоряется и замедляется вследствие того, что рабочий цикл в таком двигателе совершается за четыре хода поршня. Возникающая в результате этого вибрация передается на привод вспомогательных механизмов, что приводит к усилению шума и сокращению срока службы приводного ремня. Более того, вибрация создает значительные отклонения в крутящем моменте двигателя, а также высокие нагрузки на довольно тяжелый ротор генератора. Так как ротор генератора имеет наивысший массовый момент инерции, это оказывает огромное влияние на привод вспомогательных механизмов.

Вот почему в современных автомобилях генератор оснащен шкивом свободного хода (именуемым также механизмом свободного хода генератора). Его устанавливают непосредственно на роторе генератора, и он передает движение только в одном направлении вращения. Таким образом он изолирует генератор от вибрации коленчатого вала, благодаря чему ремённая передача работает более плавно и тихо и также увеличивается срок службы приводного ремня.
Уравновешивание сил инерции в ремённой передаче обеспечивает следующие преимущества:
• Повышение комфорта для пассажиров благодаря более плавной работе ремённой передачи
• Снижение шума в работе привода вспомогательных механизмов (не происходит соскальзывание)
• Увеличение срока службы ремённой передачи
• Ослабление вредных воздействий сил инерции ротора генератора на ремённую передачу
• Снижение расхода топлива

Отличия и характеристики различных механизмов свободного хода генератора
В настоящее время на рынке существуют два типа механизмов свободного хода генератора: шкив генератора с обгонной муфтой (OAP — Overrunning Alternator Pulley) и обгонно-реверсивная муфта генератора (OAD — Overrunning Alternator Decoupler).

OAP имеет простую обгонную муфту, расположенную внутри шкива.
После выключения двигателя ротор генератора продолжает вращаться из-за своей большой массы, но при этом он не приводит в движение шкив.

В отличие от OAP, кроме функции свободного хода, OAD имеет торсионную пружину, с помощью которой поглощается энергия. Эта пружина поглощает неравномерности вращения коленчатого вала и предотвращает их неблагоприятное воздействие на генератор и, следовательно, на привод вспомогательных механизмов.

Неблагоприятные последствия, вызываемые неисправностью механизма свободного хода генератора
Если механизм свободного хода генератора заклинивает, вибрации двигателя перестают погашаться, из-за чего движущийся приводной ремень шумит при низких оборотах двигателя. С увеличением движений приводного ремня натяжное устройство для ремня подвергается более высоким нагрузкам, в результате чего оба они — натяжное устройство для ремня и механизм свободного хода генератора — могут сломаться. В худшем случае может быть серьезно поврежден двигатель.
На рисунке ниже показаны виды повреждений, вызванные неисправностью механизма свободного хода генератора.

Осмотр механизма свободного хода генератора
Во время работы двигателя признаками того, что механизм свободного хода генератора неисправен, являются неравномерное движение приводного ремня и избыточный шум, который он производит. Если механизм свободного хода генератора исправен, то после выключения двигателя ротор генератора постепенно замедляет движение и останавливается.
Чтобы проверить правильную работу механизма свободного хода генератора, следует выполнить следующее: — Снимите поликлиновый ремень и крышку.
— Установите монтажный инструмент, обхватите шкив одной рукой и другой рукой поверните монтажный инструмент в обоих направлениях.
OAP: механизм работает правильно, если он свободно поворачивается в одном направлении и немедленно блокирует движение в противоположном направлении.
OAD: механизм работает правильно, если он свободно поворачивается в одном направлении, а в противоположном направлении быстро возрастает сопротивление движению вплоть до полной остановки. Если механизм свободного хода генератора не пройдет тест, его следует заменить.

bilstein group рекомендует:
• Проверьте работу механизма свободного хода генератора во время визуального осмотра или при замене вспомогательных механизмов привода и, если требуется, замените его.
• При установке нового генератора всегда заменяйте механизм его свободного хода.
• Все три компонента: поликлиновый ремень, натяжное устройство для ремня и механизм свободного хода генератора следует заменять одновременно.
• Заменяйте механизм свободного хода генератора каждые 120000 км.

Источник

Для чего нужна обгонная муфта генератора на самом деле?

Добрый день. В сегодняшней статье я расскажу, для чего на самом деле, нужна обгонная муфта генератора. Как проявляются ее неисправности и, что будет, если она заклинит.

Традиционно для нашего сайта, статья содержит множество фото и видео материалов и будет интересна широкому кругу читателей.

Краткий ответ:

Обгонная муфта нужна только на автомобилях оборудованных автоматическими натяжителями ремня, чтобы, при резком уменьшении оборотов двигателя, ремень не спадал. Подробнее ниже.

Как работает обгонная муфта?

Все катались в детстве на велосипеде? Всем знакомо, что при помощи педалей, вращение передается на колесо, а вращение колеса, в свою очередь, не передается на педали. Т.е. передача крутящего момента возможна только в одном направлении.

Точно также работает и обгонная муфта. Только она оптимизирована для работы на больших оборотах и сделана гораздо компактнее.

Пример конструкции и работы обгонной муфты:

Для чего на самом деле нужна обгонная муфта?

На большие сайтов рассказывается редкостная ерунда о том, что обгонная муфта нужна для лучшей сохранности ремня генератора и генератора, так как при работе двигателя возникают пульсации, и ремень то растягивается, то сжимается. Пишут про то, что особенно важно, чтобы она была на генераторе дизельного двигателя т.к. там эти пульсации на порядок выше и т.п. ерунда, что с внедрением муфты срок службы ремня увеличивается в 10 раз. Сложилось впечатление, что все статьи написаны технически безграмотными журналистами, не знающими устройство автомобиля.

Все гораздо проще. Двигатель вращается довольно линейно. Маховик отлично стабилизирует его работу и при оборотах выше холостого хода, я бы считал, что для ремня и навесного оборудования, двигатель вращается с одинаковой скоростью во время всего оборота.

Якорь генератора является самым тяжёлым элементом раскручиваемым ремнем, и при этом он является наиболее огибаемым:

Естественно, сила трения (сцепления) ремня с генератором значительна. Сам якорь, за счёт массы, обладает довольно большой инерцией. Если двигатель резко уменьшит обороты, генератор по инерции протянет ремень вперёд.

Если автомобиль оборудован автоматическим пружинным натяжителем ремня, он резко денется т.к. генератор своим вращением выбирает его свободный ход. Выглядит это примерно вот так:

При этом велик риск соскакивания ремня генератора.

Все точка. Вот для этого нужна обгонная муфта.

Какие неисправности бывают у обгонной муфты?

Заклинивание.

Это самая распространенная неисправность. Наступает после 100-150 тысяч километров пробега. К сожалению, обгонная муфта является необслуживаемой и имеет конечный ресурс.

Заклинивание неприятно тем, что почти никак не проявляется, до того момента пока ремень не достигнет критического износа (разве что натяжитель дергается). После того как износ ремня станет запредельным он или заскрипит или соскочит.

Проскальзывание.

При слабом проскальзывании обгонной муфты, генератор не будет развивать полной мощности. Вы увидите это по индикатору напряжения, затрудненному запуску и снижению яркости фар.

Если вовремя не принять меры, обгонная муфта полностью потеряет связь с якорем генератора и будет вращаться сама по себе.

Вы увидите это по горящему индикатору отсутствия заряда:

С большой долей вероятности, проскальзывание обгонной муфты генератора будет сопровождаться свистом и шумом.

Естественно, при такой неисправности долго ездить не выйдет. Можно просто встать посреди дороги или не завести машину после стоянки.

Как проверить состояние обгонной муфты?

На снятом генераторе это делается просто — стопорим отвёрткой якорь и вращаем за шкив. Если шкив не вращается — обгонная муфта заклинила.

Если шкив свободно вращается в обе стороны — обгонная муфта проскальзывает.

При исправной обгонной муфте шкив будет проворачиваться только в одну сторону.

Вот вам видео, как проверить обгонную муфту на генераторе со снятым ремнем (кстати эта муфта уже шумит и скоро с ней будут проблемы):

Если генератор установлен на машине, обгонную муфту проверяют, проворачивая якорь генератора тонкой отвёрткой. Все аналогично! Но точность такой проверки не высока, так как невозможно прочувствовать люфт.

Заключение.

На этом у меня сегодня все. Я надеюсь, что статья полностью ответила на вопрос, зачем нужна обгонная муфта генератора. Если у вас остались вопросы или если вы хотите дополнить статью, пишите комментарии.

Источник

Обгонная муфта генератора: что это, строение, принцип действия

Мало кто знает, что в конструкциях транспортных средств есть, так называемая, обгонная муфта. Обгонная муфта — это устройство, которое служит для защиты ведущего вала, если ведомый вал вдруг начинает вращаться с большей скоростью вращения, чем ведущий. То есть, обгонная муфта, она же муфта свободного хода предотвращает передачу крутящего момента от ведомого вала ведущему.

Строение обгонной муфты генератора

Наиболее успешно создаваемые и эффективно работающие такие муфты делятся на два вида:

Муфты фрикционного типа бывают подразделяются на следующие разновидности:

В конструкциях автомобилей наибольшее применение получили роликовые обгонные муфты — это клиновые и с пружинными механизмами.

Строение обгонных муфт:

Внимание! Запрещается эксплуатировать обгонную муфту генератора без крышки.

Для чего нужна обгонная муфта генератора

Обгонная муфта устанавливается на шкив вала генератора. Стопорные ролики воспринимают основную нагрузку. Во время работы двигателя автомобиля, в момент когда происходит воспламенение топливно-воздушной смеси в рабочих камерах цилиндра, коленчатый вал разгоняет внешнюю обойму муфты генератора. Стопорные ролики замыкаются и начинают удерживать внешнюю, и внутреннюю обоймы вместе, тем самым передают вращательное движение якорю, то есть начинается раскручиваться и вал генератора.

В момент работы мотора, когда в рабочих камерах цилиндров не происходит воспламенения, а сжатие идет, то коленчатый вал ДВС притормаживается, а внутренняя обойма, которая на валу генератора начинает обгонять внешнюю обойму, которая соединяется шкивом и ремнем с коленвалом. Чтобы не было воздействия на вращение коленвала и поломки обойной муфты генератора, конструкция муфты справляется с такой ситуацией. А именно, когда вал генератора вращается быстрее коленвала, стопорные ролики погружаются в спец канавки или поворачиваются боком, тем самым разъединяют внешнюю и внутреннюю обоймы друг от друга. В разъединенном состоянии обоймы вращаются независимо друг от друга.Такая конструкция муфты и ее принцип действия позволяет избежать негативного воздействия силы инерции. Если бы обоймы не разъединялись вовремя, происходило бы проскальзывание ремня, нагрузка на валы двигателя внутреннего сгорания и генератора.

Диагностика обгонной муфты

Когда начали использовать муфты с обгоняющим эффектом, то ресурс ременной передачи и других деталей увеличился, примерно, в 6 раз. К тому же, уменьшились шумы ременной передачи и возникающая периодически вибрация.

При износе и выходе из строя хотя бы одной детали муфты, то, как правило, муфта стопорится.

Какой срок службы обгонной муфты генератора? Ответ: 100 тысяч километров пробега.

Что будет, если муфту заклинит?

Если произошло стопорение, подшипники муфты больше не вращаются и не движутся по поверхностям обойм, то ременная передача превращается в обычную, то есть, без защитного эффекта от силы инерции. Это значит, что при разных скоростях вращения коленчатого вала двигателя и вала генератора, будет быстро изнашиваться ремень, а, если ремень очень крепкий, то, возможно будет износ деталей двигателя.

Признаки поломок обгонной муфты:

Поломанные детали муфты выглядят так:

Проверка снятого генератора с муфтой:

Не рабочую муфту желательно заменить на новую, а то придется очень часто менять ремень генератора и слышать свист ременной передачи.

Замена обгонной муфты

Замена производится в такой последовательности:

Муфты не ремонтируются, как и подшипники. Но, бывают люди, у кого есть желание и возможности повозиться с восстановлением работоспособности муфты обгонного типа.

При установке новой муфты следует убедиться, чтобы стояла пластиковая крышка, которая закрывает все внутренние поверхности. Без нее вода, пыль и грязь быстро попадут внутрь устройства и уменьшат срок эксплуатации.

Сколько стоит обгонная муфта

Цена муфты генератора зависит от марки и модели автомобилей:

При замене обгонной муфты желательно заменить сразу ремень генератора, натяжитель и ролики приводов.

Выше приведенные цены это за оригинальные запчасти. Если брать китайские, то можно взять от 700 рублей.

Видео

Это видео обучающее. В нем наглядно показывается принцип действия обгонной муфты.

Обгонная муфта Ina.

Это видео для начинающих. Ременная передача двигатель-генератор.

Разборка и дефектовка.

Как проверить обгонную муфту своими руками.

В этом видео показывается, как заменить обгонную муфту на Nissan Primera (Ниссан Примера).

Источник

Обгонная муфта генератора на дизель (со спиливанием буртика)

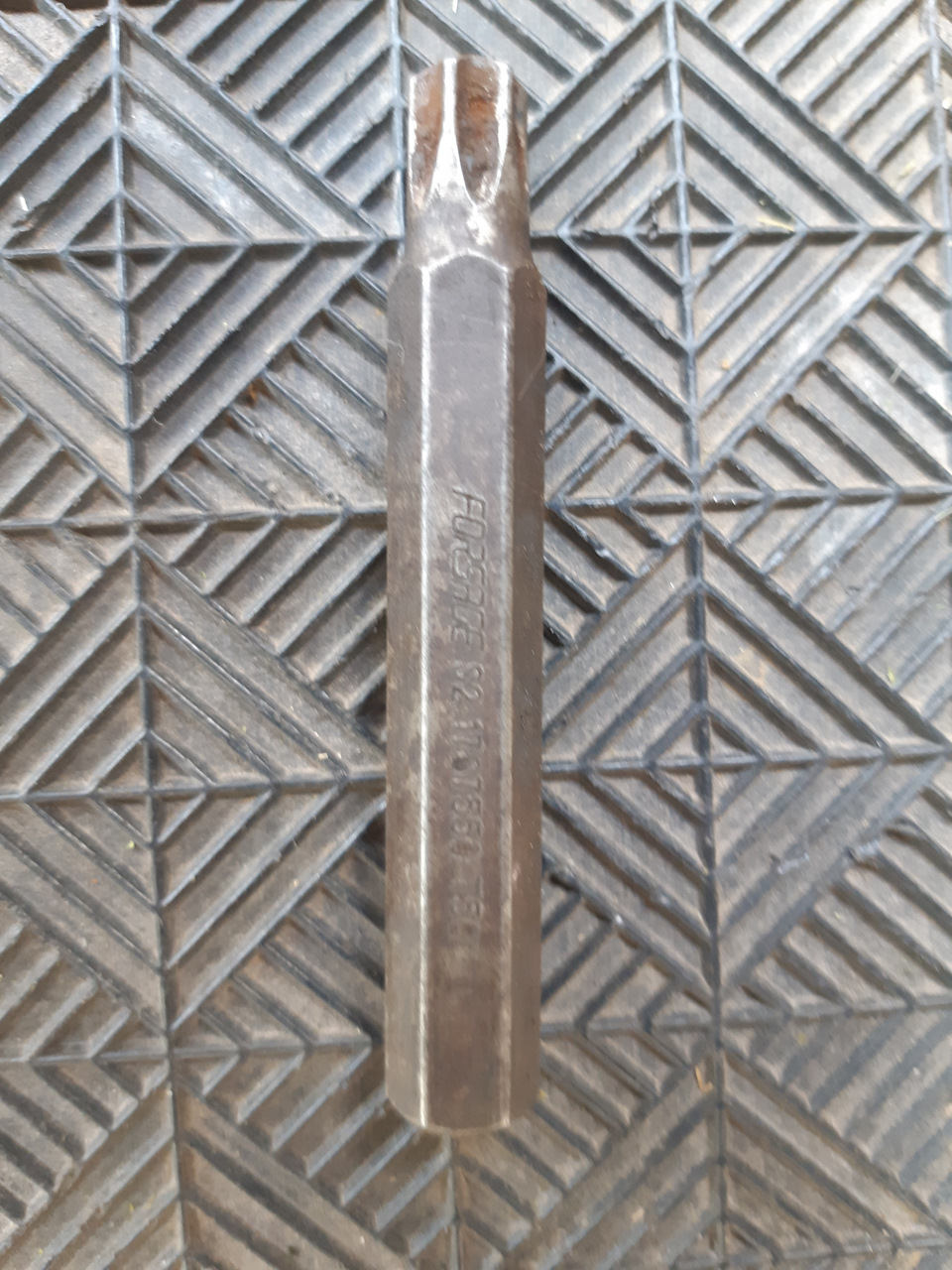

(зачем беспокоить людей?), бита длинная т50 была куплена еще лет 5 назад (1767550 артикул, форсаж, форс или рокфорс, что есть сейчас)

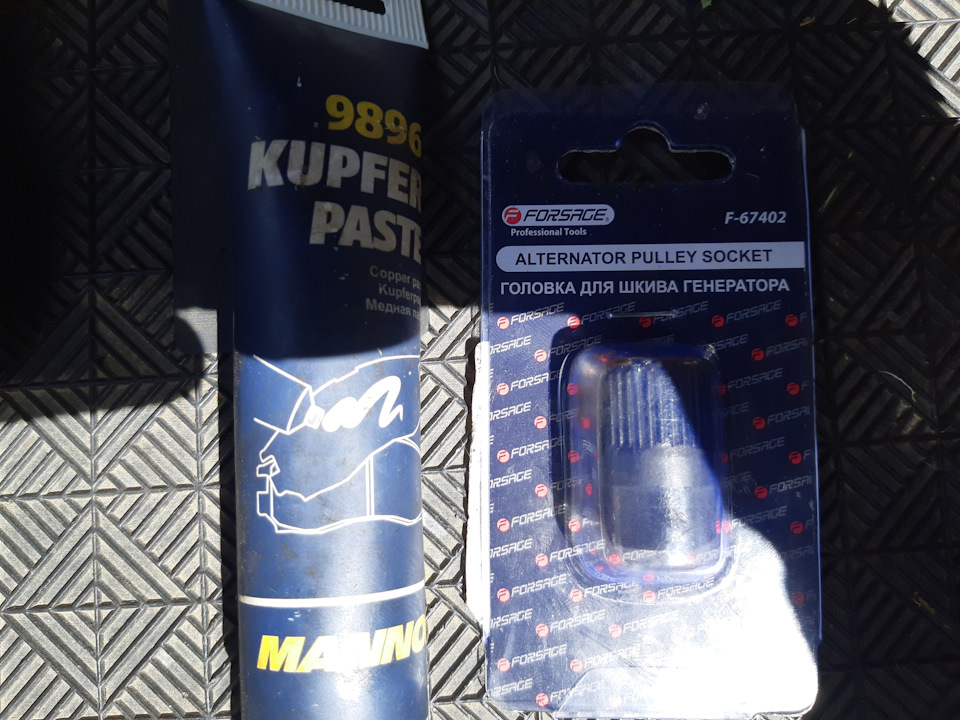

, поэтому решил сделать все сам. Муфту взял как и на вторую машину ijs 301102,

и решил смазать резьбу не графиткой, а медной пастой (температура там выше 65°С), взял недорогую маннол.

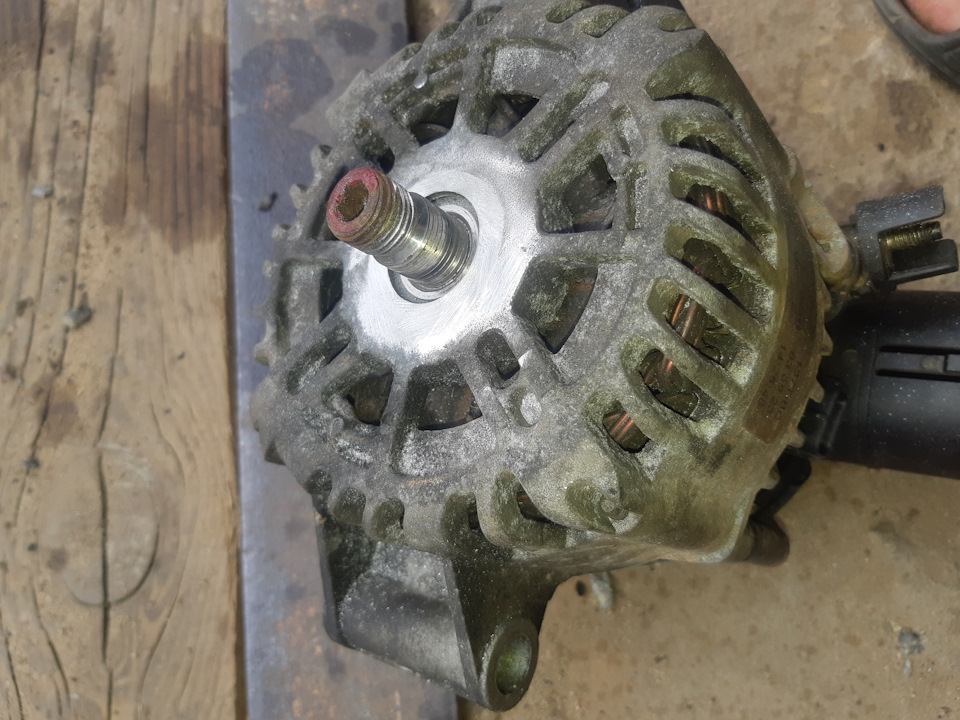

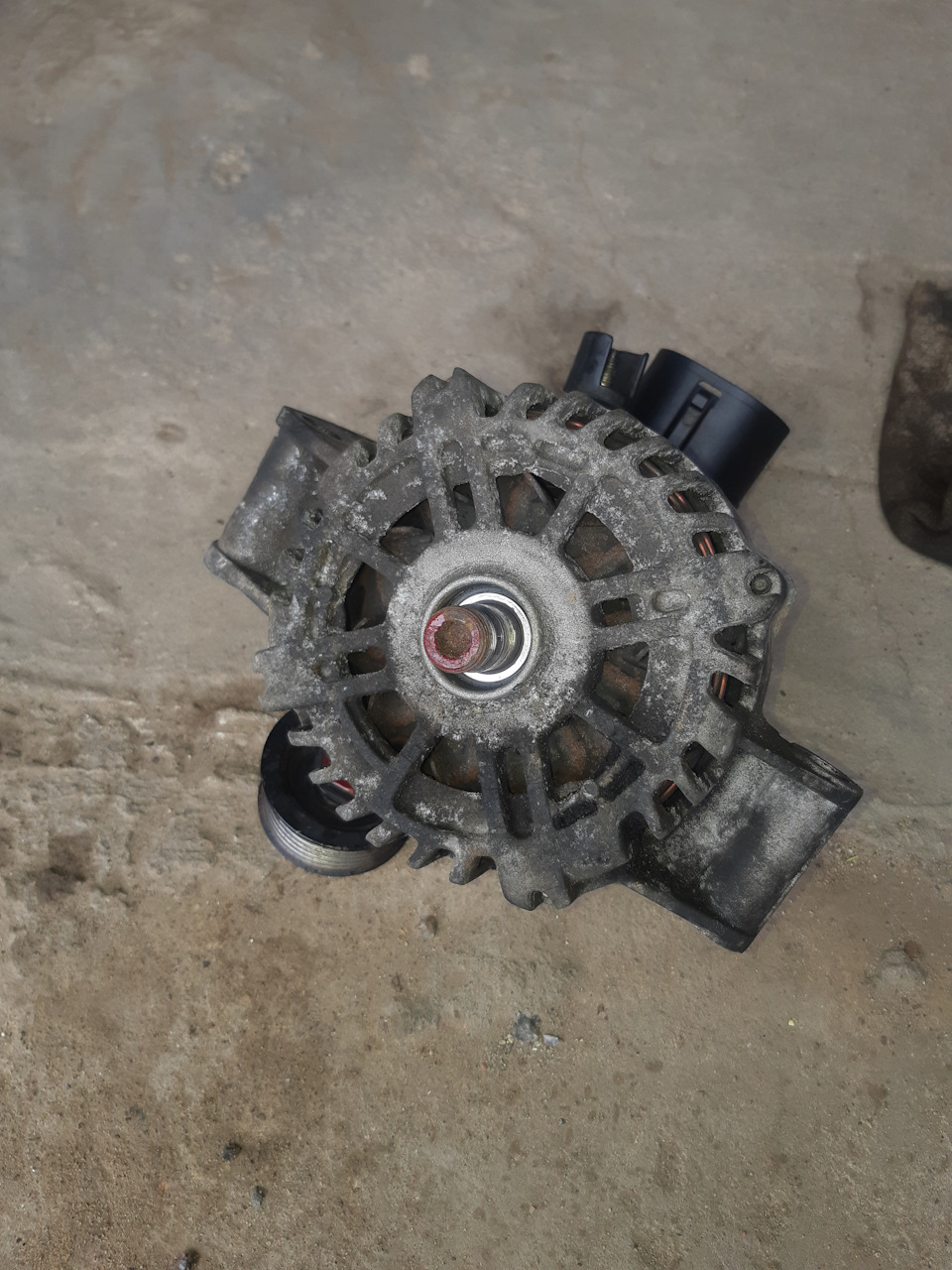

Буртик

спиливал лепестковым (нождачка) кругом, на маленьких оборотах. Лучше обклеить генератор (мялярный скотч например и газета), ну и если есть компрессор желательно продуть потом генератор (у кого нет можно пылесосом пройтись).

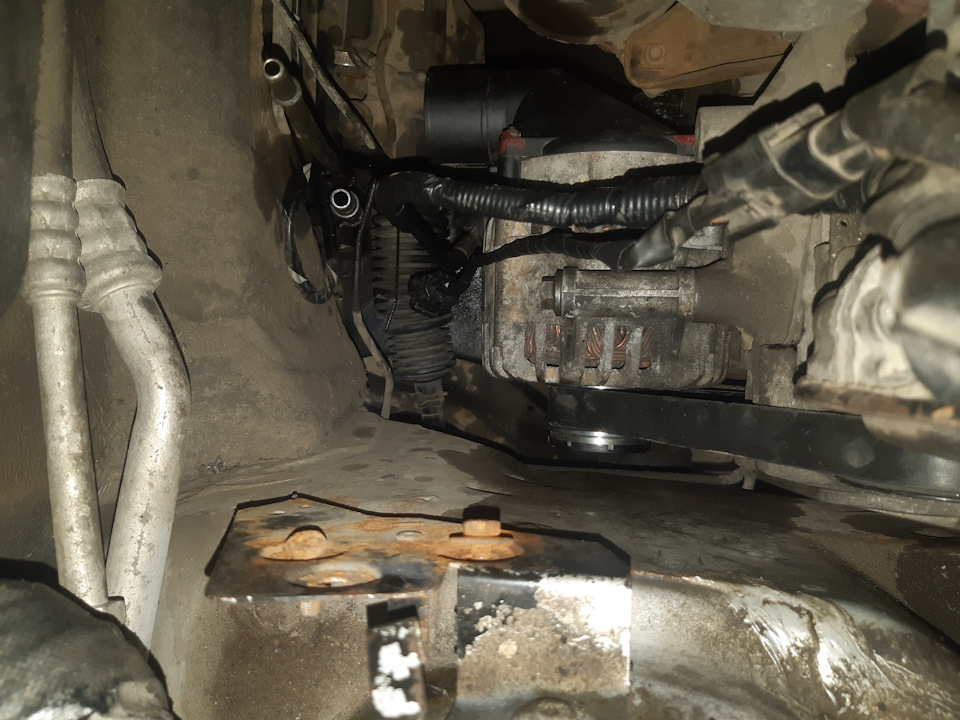

Все установил, зачистил силовую клемму с диодного моста, сейчас все отлично, на холостых с климатом мотор стал работать ровнее, никаких скачков ремня нету.

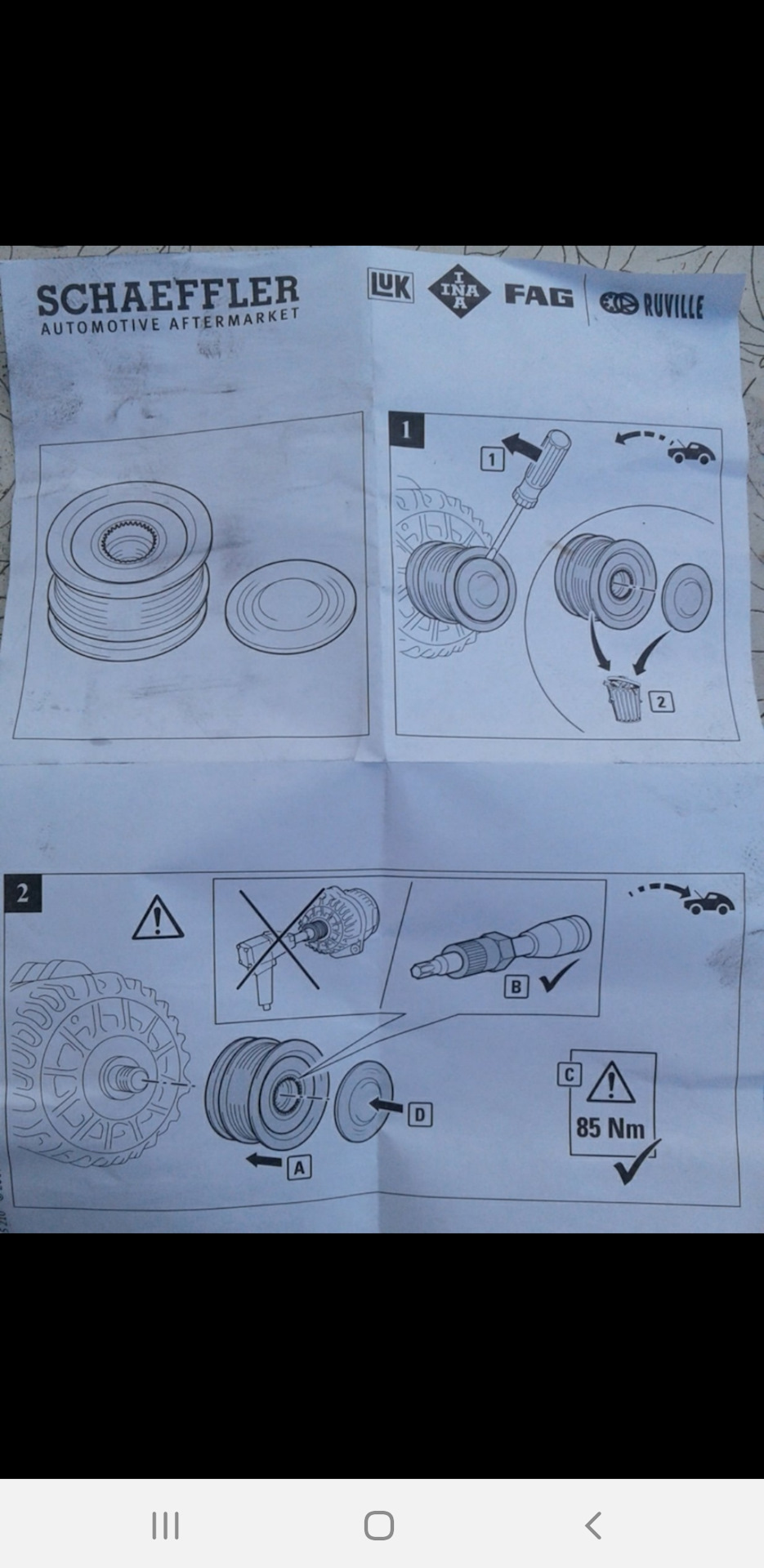

Дополнение: обгонную муфту нельзя по инструкции ставить пневмопистолетом, есть риск ее сломать.

Если кто то не хочет плить буртик, есть номерок без спиливания, только шайбу нужно с комплекта подложить обязательно!
IJS фирма, артикул: 301003
Добавил видео 21.03.2021г. И пробег на эту дату 32к, во второй машине 38к, с обгонной муфтой все отлично, как и со всеми остальными деталями (ролики, ремень, натяжитель — пробег на этой машине 58к, лишних звуков нету), что брал можно по бж второй машины глянуть, или спрашивайте подскажу.

Источник

Обгонная муфта генератора. Что это такое и для чего нужна. Важные знания

Новички сейчас уже не знают, какими были генераторы (лет так 20 – 30 назад) их шкивы и ремни, которые заставляли их работать. А вот я это запомнил очень хорошо. Бывало какой-нибудь «жигуленок» пройдет 15 – 20 тысяч и все рвется, нужно менять (а лучше это делать заранее). Вроде натянул, «провисаний» нет, масло и «тормозуха» не сочится, но не ходит больше, «хоть ты тресни»! Но оказалось все банально и просто, проскальзывания проявляются постоянно – так работает двигатель. Работа его не линейна, также ложку дегтя добавляет инерционность самой генерируемой системы. Но ведь на современных машинах этот элемент может ходить очень долго, не редко до 100 000 километров – как такого добились? Все просто дело тут в хитрой муфте, которая получила название «обгонная». Именно она продлила сроки службы в разы. Поэтому знать, как она работает и для чего нужна очень полезно …

СОДЕРЖАНИЕ СТАТЬИ

Конечно, и сами материалы с тех времен обновились, да и ремни стали совсем другие, они сейчас широкие называются поликлиновые (можно еще слышать ручейковые), но про это будет отдельный материал, просто хочу заметить, что даже такой технически совершенный тип не проходил бы 30000 км, хотя и обогнал бы старые «одноклиновые» модификации.

В чем собственно проблема

Как появились первые переднеприводные машины, с различными ГУРАМИ и ЭУРАМИ, кондиционерами и прочей навесной «прелестью», а также решили отказаться от карбюратора в сторону инжектора, стало только хуже. Требовалось больше энергии, а соответственно детали генерирующей установки (сам корпус, якорь и прочее) нужно было делать больше, инерция всех этих агрегатов только увеличивалась.

С другой стороны двигатель не работает ровно, крутящий момент передается импульсами, а именно когда происходит сгорание в цилиндрах (один раз за каждые два оборота коленчатого вала). То есть условно, происходит сгорание — резкое ускорения, цикл отвода отработанных газов небольшое проседание. Думаю это понятно.

Однако остальные части системы, которые раскручиваются при помощи ремня, не способны на такие скачки. Из-за инерции валов или якорей, они то отстают от коленвала (когда происходит воспламенение), либо перегоняют (отвод газов). Стоит прибавить сюда – пуски и остановки двигателя, резкий разгон и торможение. Вот она основная проблема – такие скачки, изнашивают ременную передачу, а в один момент она банально рвется.

Понятное дело, что нужно что-то делать, а именно нивелировать (сгладить) эти моменты инерции и импульсную работу силовой установки. Был разработан специальный и достаточно компактный механизм.

Зачем нужна и как работает

Этот механизм называется — обгонной муфтой. Устанавливается на шкив генератора, имеет не большой корпус (есть очень компактные модели).

Конструкция и принцип работы очень прост, есть две обоймы внешняя и внутренняя:

Между двумя этими обоймами располагается слой из нескольких «уровней» специальных роликов. Один — это слой игольчатых подшипников, другой – это специальные профилированные фигуры, которые «катаются» по своей обойме – выполняют роль стопорного устройства.

Собственная основная рабочая нагрузка идет именно на «стопорные ролики». Когда в момент воспламенения топлива в цилиндрах коленвал начинает разгонять внешнюю обойму, то эти стопорные элементы – ЗАМЫКАЮТСЯ, тем самым связывая внешнюю и внутреннюю часть, то есть начинает раскручиваться и якорь генератора.

НО после того как в цилиндрах мотора нет ВОСПЛАМЕНЕНИЯ, а происходит сжатие или отвод отработанных газов, тогда КОЛЕНВАЛ как бы притормаживается, внутренняя обойма (которая связана с якорем), начинает обгонять внешнюю (связь с ремнем). В этот момент стопорные элементы – ЛИБО ПОГРУЖАЮТСЯ В СПЕЦИАЛЬНЫЕ КАНАВКИ, ЛИБО ПОВОРАЧИВАЮТСЯ БОКОМ, КОТОРЫЙ КРУГЛЫЙ, ОН НЕ ОСТАНАВЛИВАЕТ ОБОЙМЫ. Они разъединяются, то есть как бы верхняя и внутренняя обоймы вращаются отдельно друг от друга.

Посмотрите полезное видео, оно полностью вам объяснит этот принцип.

Тем самым, нет губительного влияния инерции, проскальзывания ремня, и прочих негативных моментов. Обгонная муфта РЕАЛЬНО уберегает ременную передачу, и НАМНОГО продлевает ресурс.

Где первый раз установили

Самый меньший ресурс ременной передачи был на дизельных вариантах (не больше 15000 км), у них большая скорость нарастания давления (больше крутящий момент), а также большее торможение коленвала на сжатии, нужно было что-то делать, именно эти агрегаты впервые обзавелись обгонными составляющими, которые прекрасно себя зарекомендовали.

Далее были машины представительского класса, а именно большие, объемные двигатели, с большим количеством электроники в салоне. Генераторы должны были быть массивнее, якоря тяжелее, инерция больше.

Сегодня же мы видим такие муфты практически на всех автомобилях, как говорится от «мало до велика». Действительно это очень нужный узел!

Как определить, что муфта вышла из строя

С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!

Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».

ЗАПОМНИТЕ – ресурс примерно 100 000 километров, бывает чуть больше, но после этого ее желательно заменить и НЕ ТЯНУТЬ С ЭТИМ.

Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».

Первые признаки это:

После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.

Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.

Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.

Как поменять — отремонтировать своими руками

Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.

ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.

Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм.

Цена вопроса

Собственно сколько стоит оригинальный обгонный механизм? Здесь как обычно большой разбег от класса модели автомобиля (беру оригинальные запчасти):

«B – C» класс – цена вопроса в 2000 – 3000 рублей

«D» класс – 3000 – 4000 рублей

Представительский класс – от 6000 до 12000. НО нужно понимать там очень объемные генераторы.

Также в бюджет желательно заложить еще и новый ремень, натяжитель и другие ролики приводов.

Конечно, можно сэкономить на запчастях и скажем взять неоригинальную. НО стоит понимать что намного дешевле он стоить не будет, если у авто среднего класс все равно придется отдать около 2000, есть конечно варианты по 700 – 1000, но это «голимый» Китай сделанный не пойми из чего и не пойми сколько он будет работать.

Вот собственно и все, думаю было полезно, читайте наш АВТОБЛОГ, будет еще много полезной информации.
