Для чего нужен и как работает глушитель?
При сгорании топливно-воздушной смеси в цилиндрах двигателя возникают колебания воздуха. Глушитель нужен для того, чтобы снизить уровень воздействия акустических волн. От наличия глушителя также зависят и некоторые другие характеристики автомобиля, в частности, мощность самого двигателя, уровень содержания токсических веществ в выхлопных газах и ресурс.
Снижению шума способствует наличие в автомобиле основного глушителя, а в некоторых случаях и некоторое количество вспомогательных. Наличие каталитического нейтрализатора также способствует уменьшению уровня шума.
Как же происходит поглощение шума посредством глушителя? Всё предельно просто. При работе двигателя во время сгорания воздушно-топливной смеси образуются колебания различных частот: низкие, средние и высокие. Амплитуда этих колебаний так же различная. Конструкция глушителя подразумевает собой наличие нескольких камер, проходя через которые звуковые колебания преобразуются в тепло. Также при этом происходит сглаживание колебаний, и звук становится не таким резким. Диапазон звуковых колебаний зависит от величины оборотов двигателя.
Мощность и уровень шума напрямую зависят от конструктивных особенностей глушителя:
Но есть и противоречие. Понижение уровня шума это, конечно, положительный фактор, но что делать со скоплениями отработанных газов в цилиндрах. Ведь, как известно, элементы, находящиеся в глушителе, создают и преграду для выхода отработанных газов.
При определении всех параметров глушителя учитывается усреднённый показатель частоты вращения коленчатого вала. Находясь в салоне при низких частотах звука (50-300 Гц), водитель утомляется быстрее, а это может привести к плачевным последствиям (создание аварийной ситуации). Поэтому при проектировке глушителя принимают во внимание результаты спектрального анализа звука.
Снижение уровня шума достигается привлечением двух физических явлений: резонансом и поглощением звука. Эти принципы являются основными функциями всех типов глушителей.
Существует четыре вида глушителей:
Принцип работы ограничительного глушителя заключается в погашении колебаний, которые попадают в камеру, расположенную за проходным отверстием. Диаметр самого проходного отверстия значительно уменьшен, что увеличивает эффективность всего устройства к поглощению звуковых колебаний. Но есть один минус- снижение мощности двигателя.
Принцип работы зеркальных глушителей заключается в преобразовании звуковых колебаний в тепловую энергию посредством интерференции. Звуковые волны отражаются от стенок глушителя, проходя по многочисленным лабиринтам конструкции. При этом и образуется преобразованная энергия, вызывая нагрев поверхности. Это более эффективный способ уменьшения уровня шума. Также препятствий для выхода выхлопа гораздо меньше, а, следовательно, и потери мощности двигателя не такие большие. Данный тип глушителей используется в конструкциях популярных марок отечественного автомобилестроения.
Резонаторы в конструкциях глушителей выступают в роли вспомогательного глушителя. Эта конструкция включает в себя наличие четырёх цельных камер, которые соединены трубопроводами.
Эти трубопроводы имеют сквозные отверстия определённого диаметра. Камера и трубопровод является резонансной парой, которая имеет свою частоту, не совпадающую с выхлопными колебаниями. Этот факт приводит к сглаживанию акустических колебаний, а следственно, и к понижению уровня шума. При прохождении газов через многокамерные резонаторы происходит отклонение потока этих газов, так как сечение камер и трубопровода разное. Применение резонаторного канала сквозного типа приводит к значительному понижению уровня шума в области собственных колебаний. Разрыва газового потока при этом не происходит.
Поглотительные глушители снижают уровень шума за счёт наличия звукоизоляционного материала. Глушитель заполняется шумопоглащающим материалом, а сквозь него проходит гофрированная труба. Газы, проходя по этой трубе, проникают в её отверстия и поглощаются базальтовой ватой. При этом энергия газа преобразуется в тепловую, вследствие возникшего трения об волокна материала. В результате образуется тепло. При простоте конструкции и способности поглощать колебания различных частот, эффективность всё же оставляет желать лучшего.
Для того чтобы конструкция выхлопной системы работала эффективнее, и при этом её вес был небольшим, производители иногда прибегают к объединению нескольких типов глушителей в одном корпусе.
Условия, при которых приходится эксплуатировать глушитель, являются, мягко говоря, невыносимыми. На внутренние стенки воздействуют повышенные температуры и давление, а также токсичные газы. Внешним раздражителем является смесь снега и соли. К тому же, при движении автомобиля возникает вибрация и опасность причинения механического повреждения, при движении по неровному дорожному покрытию. Чтобы не допустить преждевременного износа и повреждений, выхлопная система изготавливается из качественных материалов с обязательным соблюдением специальных технологий.
Конструкция глушителя изготавливается из стали. Корпус его принято завальцовывать.
Так как резонаторные трубки и внутренние перегородки так же сделаны из стали, то для создания качественной «начинки» корпуса используют контактную сварку. При этом электроды применяют в виде вальцовочных роликов.
Последняя камера во многих конструкциях глушителей заполняется шумопоглащающим материалом. Изготовление выхлопной системы из дорогостоящей нержавеющей или оцинкованной стали приводит к увеличению ресурса глушителя, но при этом значительно увеличивается стоимость самого автомобиля.
Глушитель крепится к днищу автомобиля, при этом учитывается расстояние до оного. Это делается для того, чтобы избежать воздействия на кузов колебаний при резонансе и влияния высокой температуры. Дополнительная теплоизоляция и гашение вибраций корпуса достигается посредством изготовления глушителя с двойными стенками. При этом пространство между ними заполняют специальным материалом.
В связи с низкой посадкой большинства современных автомобилей, конструкция глушителя претерпевает некоторые изменения своей формы «сплюснутые» и растянутые ёмкости неправильной формы. Несмотря на это, они обладают отличными шумопонижающими качествами и пониженным аэродинамическим сопротивлением.
Также для защиты кузова от колебаний и недопущения разгерметизации глушителя в некоторых конструкциях используют гибкие материалы для изготовления трубопровода.
Чем отличаются друг от друга различные глушители?
Производителей деталей выхлопной системы для иномарок, чьи глушители представлены на отечественном рынке, несколько десятков. И неискушённому потребителю порой тяжело принять решение, на продукции кого из них остановить свой выбор. Одни дешевле, другие дороже, одни красивые, вид других вовсе не внушает доверия, марка одних у всех на слуху, а названия других не говорят ни о чём. Мы не будем здесь рекламировать какие-либо брэнды, а просто расскажем о том, какие бывают глушители, и чем одни хуже или лучше других.
В первую очередь для детали выпускной системы важно качество материала, из которого она изготовлена. В производстве глушителей используются:
1) Нержавеющая сталь.
2) Аллюминированная (аллюминизированная) сталь.
3) Аллюмоцинковая сталь.
4) Обычная (чёрная) сталь.
Глушители из нержавеющей стали встречаются в продаже достаточно редко, в основном это оригинальные детали. Связана такая ситуация с тем, что цены на глушители из нержавейки существенно выше, а большинство людей не хотят переплачивать за то, что такой глушитель будет служить дольше. Некоторые не собираются ездить на своей машине больше 2-3 лет, а некоторые предпочтут поменять глушитель ещё раз через те же 2-3 года. По этой причине аллюминированные детали выпускаются и продаются в намного больших количествах.
Не менее важным качеством для глушителя является его начинка. Это только внешне детали различных фирм могут быть схожи, но, как они будут работать на машине и глушить звук выхлопа, зависит от следующих факторов, тайна которых скрыта от наших глаз под корпусом:
1) Внутреннее устройство перегородок и перфорированных труб. Соответствие глушителя по этому признаку именно той системе выпуска, которая установлена на данном автомобиле.
2) Качество звукопоглощающей набивки. Её термостойкость, плотность и устойчивость к выдуванию.
3) Объём самого глушителя.
4) Наличие второго слоя корпуса.
Зачем нужен автомобилю глушитель?
Есть такой старый анекдот: К владельцу «Оки» подходит сосед. Смотрит на его миниатюрную машину сзади и говорит:
— Жалко, что у твоей машины только один глушитель…
Многие автолюбители, желая увеличить мощность своего автомобиля, устанавливают вместо штатного глушителя спортивные прямоточные. Однако, каково же бывает разочарование, когда после установки дешевого «спортивного» глушителя, не достигается ничего, кроме повышенного шума, за который, кстати, ГАИ может и оштрафовать. Почему так происходит? Потому, что дешевый прямоточный глушитель может быть некачественно изготовлен и иметь внутренние шероховатости, заусенцы и другие выступы, которые могут свести на нет все преимущество глушителя такого типа.
По вопросам приобретения и консультации звоните нашим менеджерам:
(057) 759-76-46,
097-085-18-69,
093-185-42-82,
050-401-28-70,
067-577-02-84,
050-10-079-01,
Зачем Нужна Выхлопная Труба

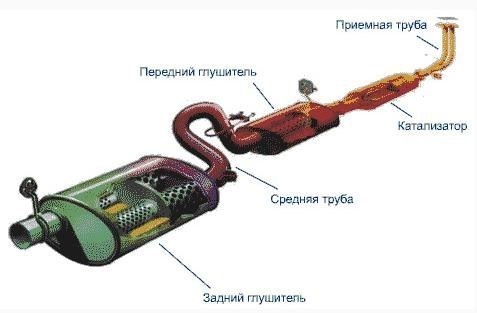

Выхлопная система состоит из нескольких частей, каждая из которых играет важную роль. К ним относятся приемная труба, катализатор, резонатор и непосредственно сам глушитель. Основные функции, которые он выполняет, это шумоподавление и снижение выделения вредных газов. Также, на приемной трубе зачастую находится гофра, призванная снизить вибрацию. Неисправность любой из частей выхлопной системы может сказаться на состоянии всего автомобиля и множества других его частей в частности, поэтому необходимо регулярно производить диагностику данного элемента автомобиля.
Как часто требуется ремонт глушителя
Как правило, при бережной эксплуатации транспортного средства и регулярном посещении автосервиса, работы по ремонту глушителя производятся крайне редко, однако для этого необходимо своевременно обращаться в сервис при малейшем подозрении на какую-либо неисправность в работе выхлопной системы.
Как произвести ремонт глушителя
В случае, если глушителю вашего автомобиля требуется ремонт или же полная его замена, не рекомендуется производить данную работу самостоятельно, поскольку существует большой риск того, что вы только ухудшите состояние выхлопной системы, а возможно и всего транспортного средства в целом. Для того, чтобы не допустить подобной ситуации, обращайтесь исключительно в специализированные автосервисы. В нашем автосервисе квалифицированные специалисты, обладающие необходимой компетенцией в области работы с выхлопными системами, со знанием дела проведут диагностику выхлопной системы вашего автомобиля, а также, при необходимости, произведут ремонт или установку нового глушителя за максимально короткие сроки.
В случае если вы столкнулись с какой-либо неисправностью в работе выхлопной системы и вам требуется ее диагностика, ремонт или замена глушителя, то специалисты нашего салона с радостью помогут вам в этом, поскольку мы осуществляем все виды данных работ!
Выхлопная труба — что за зверь и с чем его едят
Задачей выхлопных труб является понижение звука двигателя посредством глушения шума и позволения выхлопным газам выходить продуктивнее.
Сейчас можно увидеть, как молодые парни лепят к своим машинам выхлопные трубы диаметром с водосточную трубу, что в таких случаях незамедлительно приводит к потери мощности.
Как же выхлопная система влияет на двигатель,
и все ли трубы увеличивают мощность?
Компоненты системы влияют на выхлопную фазу процесса сгорания – избавляться от выхлопных газов важно поскольку, чем меньше давление в выхлопной системе, тем больше будет производимая мотором мощность.
Однако также следует учитывать величину протока или скорость выхлопных газов. Большие трубы замедляют проток, а меньшие его ускоряют. Вам следует соблюдать баланс выхлопа с впуском объема двигателя для достижения наилучшего показателя протока, при этом не вызывая обратное давление (задержка в системе выхлопных газов, которые не могут выйти достаточно быстро).
В идеале нужно иметь различный диаметр труб на каждый диапазон оборотов.
Но поскольку это непрактично, то выбирается оптимальная установка для всех оборотов. Большинство высококачественных модифицированных выхлопных систем изменяют этот оптимальный диаметр для более эффективной работы при высоких оборотах.
Интересно, что некоторые проекты тюнингованных автомобилей имеют выхлопную систему «двойственного диаметра», который зависит от оборотов двигателя.
Это позволяет добиться большей максимальной мощности в ущерб крутящему моменту.
Полировка внутренностей выхлопной системы поможет ускорить выход газов, поскольку снизится внутреннее трение.
Не очень приятно видеть уличные машины с огромными банками глушителя.
Мы надеемся, что следующие советы все-таки помогут здравому смыслу восторжествовать.
Обычно выхлопная система основывается на количестве воздуха, которое двигателю необходимо перерабатывать. Количество этого воздуха сильно варьируется в серьезно доработанных агрегатах и турбодвигателях.
В качестве (очень-очень) приближенного подсчета, ориентированного на 1.6 литровый двигатель, мы рекомендуем устанавливать трубу не более 3.8 – 5 см. в диаметре (чем меньше двигатель, тем меньше диаметр). В 2.5 литровых моторах используйте 5 – 6,4 см. трубы, а двигателям большего объема подойдут 7,6 см. выхлопные трубы.
В двигателях, чей объем превышает 2.5 литра, мы рекомендуем использовать двойную выхлопную систему.
Чтобы определить оптимальный диаметр труб в такой системе, разделите объем двигателя напополам и обратитесь к вышеуказанным рекомендациям.
Так двигатель 3.0 в идеале оснащается двумя трубами 3,8 – 5 см. в диаметре,
а 5-литровый двигатель – парой 5 – 6,4 см. труб.
Этот диаметр понимается как минимальный диаметр на всем протяжении выхлопной системы, включая глушитель и выхлопную трубу.
Глушитель и выхлопная труба могут быть немного шире, но это не даст вам прибавку мощности, а лишь сделает звук ниже.
Газы лучше протекают из большей трубы в меньшую при условии, что соединение будет конусообразным. Пороги вызовут турбулентность, которая будет служить препятствием для протока газов и повлияет на характеристики машины.
Большие в диаметре выхлопные системы, как бы ни было это удивительно, замедлят проток газов. Существуют трубы оптимального размера, которые способны обеспечивать наилучший уровень протока и в то же время не создавать эффект обратного давления, при котором выхлопные газы вынуждены сжиматься.
Если вы можете засунуть в выхлопную трубу свой кулак
– то она слишком велика!
Форма выхлопного коллектора также крайне важна, как в плане длины, так и ширины. Наилучшие значения остается вычислять экспертам – большинство производителей достигают в этой области приемлемого результата, но модифицированные выхлопные коллекторы, бесспорно, обладают лучшими характеристиками.
Однако вы можете улучшить и свою стандартную выхлопную систему, сгладив внутренности с помощью шлифовального круга, надетого на дрель. Или купите своему автомобилю специально изготовленную для таких целей выхлопную систему из нержавеющей стали.
Наилучшие системы для «уличных» машин это 4-2-1, что означает: они начинаются 4мя трубами, которые затем объединяются в 2 трубы, а потом в одну – процесс проходит в 3 этапа. Это приведет к небольшому снижению крутящего момента.
Некоторые крайне высокопроизводительные выхлопные системы имеют схему типа 4-1, где все трубы соединяются в одной точке в нижней части выхлопного коллектора, или 4-2, где присутствуют две выхлопные трубы. Такие выхлопные системы позволяют достигать большей максимальной мощности и лучше всего подходят для использования при очень высокой частоте оборотов двигателя, например на гоночных машинах.
Выхлопная система большего диаметра означает, что поскольку необходимо прикладывать меньшее давление для выталкивания газов, то весь процесс будет протекать быстрее, а напор газов будет меньшим. Катализаторы немного отнимают мощность, замедляя проток газов. К сожалению, катализаторы обязательно должны присутствовать на современных автомобилях.
Среднее уменьшение мощности по вине катализатора составляет 1-4 л/с.
Если вы найдете спортивный катализатор малого сопротивления или установите выхлопную трубу без катализатора, используемую только в настоящих внедорожниках, то вы в большинстве случаев почувствуете улучшение.
Нужно сказать, что выгода от такого хода будет практически неощутимой на машинах с маленькими двигателями. Вообще говоря, разница между спортивным катализатором и его отсутствием невелика. Некоторые машины с высокими базовыми характеристиками уже комплектуются высококачественными спортивными катализаторами.
Другой вариант – переход на выхлопную систему типа 4-2-2, где у вас будет 2 выхлопные трубы, каждая из которых будет обслуживать 2 выхлопных отверстия двигателя.
Большинство спортивных глушителей придают выхлопной системе низкий рев.
Но это незначительно увеличит общее удовольствие от вождения, в отличие от уровня шума, который от них будет исходить. Одними из наилучших выхлопных систем для вашего авто могут стать стандартные системы (снятые с машин с большим объемом двигателя) с убранным задним глушителем.
А чтобы помочь глушить звук, можно расширить центральную секцию выхлопной системы. Но дело того стоит, поскольку такие системы значительно улучшают проток газов и отлично звучат. Стоит также отметить, что снижение крутящего момента теряется, а крутящий момент на максимальных оборотах очень даже ощутимо возрастает.
Мы можем порекомендовать вам систему «Cherry Bomb», которая объединяет в себе простоту и низкий рычащий звук. Но вам для нее, возможно, понадобится установить свои собственные крепления.
Как во впускной системе, так и в выхлопной длина имеет серьезное значение.
Также необходимо иметь одинаковую длину магистрали от каждого выхлопного отверстия мотора.
Большинство стандартных выхлопных коллекторов (в зависимости от расположения вашего коллектора) литые и имеют множество дефектов на своей внутренней поверхности. Зачастую у них есть неровности в местах, где соединяются поверхности. Шлифовка и полировка внутренностей выхлопной системы поспособствует лучшему протоку воздуха.
Пока вы работаете над своей выхлопной системой, вы можете отполировать все ее внутренности, чтобы полностью убрать сопротивление. Модифицированные выхлопные системы изготавливаются из нержавеющей стали, которая не только имеет более гладкую внутреннюю поверхность, а еще и гораздо легче. Стоит обратить внимание на соединения и изгибы – чем их меньше, тем лучше.
Температура под капотом – это один из самых значительных факторов, влияющих на снижение мощности. Вскоре мы шире раскроем эту тему, а пока по поводу снижения подкапотной температуры вы можете прочесть нашу статью о воздухозаборниках.
Обертка выпускного коллектора теплостойким материалом может привести к значительному уменьшению температуры и поможет катализатору быстрее достичь рабочей температуры, таким образом продлевая его жизнь и увеличивая эффективность.
Не используйте ткань в роли обертки, поскольку она является огнеопасной! Использование керамической обшивки поможет существенно снизить передачу в моторный отсек тепла от выхлопа и быстрее доведет катализатор до рабочей температуры
Зачем машине необходим глушитель?
Уже не одно десятилетие глушитель является неотъемлемой частью выхлопной системы автомобиля. Многие автовладельцы понимают, что такой элемент присутствует в их авто, а вот какие конкретно функции он выполняет и как он устроен, знают лишь немногие водители. Давайте детально остановимся на этом и разберемся, что же из себя представляет стандартный глушитель в современном автомобиле.
При разработке новой модели авто инженерные службы производителя в обязательном порядке просчитывают все его системы. Выхлопная система не является исключением. Система выхлопа напрямую влияет на отвод отработанных газов и выброс вредных веществ в атмосферу. Каждый элемент выпускной системы точно рассчитаны под исходные параметры автомобиля. Глушитель необходим для снижения температуры и частичной нейтрализации токсичности выхлопных газов.
Но все же основной функцией глушителя является уменьшение уровня шума, который возникает при работе двигателя. Мотор в процессе эксплуатации создает акустические колебания всех диапазонов частот: высоких, низких и средних. При этом диапазон колебаний зависит от частоты вращения коленвала двигателя внутреннего сгорания. Современные реалии таковы, что глушитель должен эффективно поглощать звуковые волны вне зависимости от оборотов двигателя. Именно поэтому конструкция глушителя не так проста, как это кажется на первый взгляд.
Удивительно, но несмотря на огромное разнообразие автомобилей, внутреннее устройство у всех глушителей практически идентично. Конструктивно глушитель представляет из себя полую бочку внутри которой пространство разделено на полости-камеры при помощи перфорированных перегородок и патрубков, заполненных шумопоглощающими материалами. Точных стандартов устройства глушителя нет. Каждый производитель старается спроектировать уникальную конструкцию, которая будет оптимально снижать уровень шума в его авто, что в итоге даст ему преимущество перед конкурентами.
Как глушитель влияет на мощность двигателя
При этом, если у Вас есть опыт подобных работ, и вы уверены в результате, то подобный тюнинг может показать отличные результаты. Однако, как правило, новички и неопытные любители модернизации своей машины чаще всего добиваются неутешительных результатов: начиная от многократного увеличения шума при работе авто и, заканчивая, неожиданным падением мощности двигателя.
Также, как вы уже поняли из этой статьи, любой тюнинг, увеличивающий производительность и мощность ДВС, должен проходить в комплексе с переработкой системы выхлопа.
В любом случае, прежде чем приступать к тюнингу выхлопной системы, лучше проконсультироваться в сервисе, специализирующемся на проведении подобных работ.
Глушитель автомобиля. Что там внутри?
Глушитель является важным конструктивным элементом выпускной системы, без которого эксплуатация современного автомобиля просто невозможна. Автомобильный глушитель выполняет следующие основные функции:
• снижение уровня шума отработавших газов;
• преобразование энергии отработавших газов, снижение их скорости, температуры, пульсации.
Отработавшие газы, покидающие цилиндры двигателя, имеют высокое давление. При движении отработавших газов по выпускной системе создаются звуковые волны, распространяющиеся быстрее газов. Глушитель преобразует энергию звуковых колебаний в тепловую энергию, чем достигается снижение уровня шума до определенного (заданного) значения. Вместе с тем с применением глушителя в выпускной системе создается противодавление, которое приводит к некоторому снижению мощности двигателя.
В глушителе используется несколько технологий снижения уровня шума:
☑ 1: Устройство глушителя:
1: корпус;
2: теплоизоляция;
3: глухая перегородка;
4: перфорированная труба;
5: дроссель
• расширение (сужение) потока;
• изменение направления потока;
• интерференция звуковых волн;
• поглощение звуковых волн.
• Расширение потока реализовано посредством нескольких камер разного объема, разделенных перегородками.
• Позволяет эффективно гасить низкочастотные звуковые колебания.
• Наряду с расширением в глушителе осуществляется сужение потока с помощью диафрагменного отверстия (дросселя). Используется для гашения высокочастотного шума.
6. передняя перфорированная труба;
7. впускной патрубок;
8. средняя перегородка;
9. выпускной патрубок;
10. передняя перегородка;
11. задняя перфорированная труба;
12. задняя перегородка;
13. корпус
В глушителе, за исключением прямоточных глушителей, предусматривается изменение направления движения потока отработавших газов. Угол поворота потока находится в пределе 90-360°, чем достигается гашение средне- и высокочастотных звуковых колебаний.
Интерференция звуковых волн, в зависимости от характера их наложения, приводит к увеличению (конструктивная интерференция) или уменьшению (деструктивная интерференция) амплитуды колебаний. В глушителе используются оба вида интерференции. Технология реализована с помощью перфорационных отверстий в трубах глушителя. Изменяя размер отверстий и объем окружающей трубу камеры можно добиться гашения звуковых колебаний в широком диапазоне частот.
1: звукопоглощающий материал;
2: корпус;
3: прямоточный выпускной патрубок;
4: стальня сетка;
5: перфорированная труба;
6: цельносварные стыки
При прохождении звуковых волн через специальный звукопоглощающий материал происходит их поглощение. Данный способ эффективен при гашении высокочастотных звуковых колебаний.
Для достижения наибольшего эффекта данные технологии в глушителях используются, как правило, в комплексе.
В современных автомобилях устанавливается от одного до пяти глушителей, в основном – два. Ближайший к двигателю глушитель называется предварительным (передним) глушителем или резонатором. За ним следует основной (задний) глушитель. Для каждой конкретной модели автомобиля и марки двигателя используется свой набор глушителей.
Резонатор служит для предварительного снижения уровня шума и уравновешивания пульсаций потока отработавших газов. Конструктивно резонатор представляет собой перфорированную трубу, помещенную в металлический корпус. Для повышения эффективности гашения колебаний в трубе выполняется дроссельное отверстие.
☑ Устройство основного глушителя
Основной глушитель обеспечивает окончательное шумоподавление. Он имеет более сложную конструкцию. В металлическом корпусе размещается несколько перфорированных трубок. Корпус разделен перегородками на 2-4 камеры. Некоторые камеры могут заполняться звукопоглощающим материалом. В основном глушителе поток отработавших газов многократно меняет свое направление – лабиринтный глушитель.
Из всех конструктивных элементов выпускной системы больше всех подвергается модернизации (тюнингу) глушитель. При тюнинге выпускной системы устанавливается т.н. прямоточный глушитель (одна прямоточная труба на все камеры без изменения направления потока). Такой глушитель обладает меньшим противодавлением, но существенной прибавки в мощности двигателя он не дает. Основное преимущество прямоточного глушителя «благородное» или «спортивное» звучание автомобиля (кому, что больше нравиться).
☑ Устройство прямоточного глушителя
Конструкция прямоточного глушителя объединяет корпус из нержавеющей стали, в котором размещена перфорированная труба, обернутая стальной сеткой и звукопоглощающим материалом. Стальная сетка обеспечивает в основном защиту звукопоглощающего материала от выдува. В качестве звукопоглощающего материала используется стекловолокно. В прямоточном глушителе звуковые волны беспрепятственно проходят через отверстия трубы, металлическую сетку и поглощаются стекловолокном (преобразуются в тепловую энергию).
