Вынос руля велосипеда: типы, материалы и технологии, как подобрать
Выносом руля велосипеда называется оригинальная продолговатая деталь с фиксаторами на концах, предназначенная для крепления руля к рулевой колонке или же к штоку вилки. Официальное название такой запчасти – «рулевой кронштейн».
Именно вынос отвечает за правильность посадки велосипедиста. Он же, будучи правильно подобранным, наравне с рамой и седлом гарантирует комфорт передвижения и его безопасность, а также максимальную эффективность педалирования. Поэтому эта деталь должна быть выполнена безупречно качественно, без малейшего намека на брак.
Впрочем, вынос руля есть не на всех веломоделях. Такого элемента не предусмотрено конструкцией детских великов, прогулочных и дорожных. У всех перечисленных байков руль крепится прямо к штырю рулевой колонки. А еще некоторые производители выпускают велосипеды, у которых вынос является частью рулевого штыря. Причем частью несъемной, интегрированной прямо в вертикальный штырь. В этом случае и заменить можно только всю конструкцию «штырь+вынос».
Сегодня выпускается множество моделей рулевого веловыноса. А между собой они различаются материалом, габаритами и типом крепления.
Материалы для изготовления выноса руля и производственные технологии
Вынос руля, как и прочие велодетали, может быть изготовлен из:
И хотя вес этого элемента не играет какой-то существенной роли, предпочтительнее приобретать все же легкие алюминиевые выносы.
Помимо материала, выносы руля велосипедов отличаются также технологиями изготовления. Они могут быть:
Длина выноса руля
Основной показатель выноса руля, который собственно и влияет на удобство посадки велосипедиста — это его длина. По сути, правильный выбор выноса — это правильный выбор размера. Причем нужные замеры производятся от точки зажима штока вилки до центра рулевого зажима.
Ориентирами для выбора служат индивидуальные анатомические особенности конкретного человека, а также особенности его велоезды. Вынос руля может быть длиной до 140 мм, но чаще всего этот показатель находится где-то на отрезке 35-100 мм.
Важно: длина выноса руля влияет не только на комфорт ездока, но и на управляемость велосипедом. Чем вынос короче, тем лучше управляется ТС, и наоборот. Зато, чем вынос длиннее, тем выше аэродинамические характеристики велосипеда. Именно поэтому на горные байки их ставят покороче, а на туристические и шоссейные — подлиннее.
Существуют даже нулевые выносы. Ими оснащают модели с максимальными эксплуатационными нагрузками — то есть те, что используют для спортивной и агрессивной езды.
Зависимость высоты руля от типа езды и посадки
Если вы увлекаетесь кросс-кантри или гонками по шоссе, седло велосипеда должно быть по определению выше руля — миллиметров на 50-100, в зависимости от вашего роста. И обязательно нужно следить за положением корпуса — он должен наклоняться к земле под углом не более, чем в 30°.
Когда вы увлекаетесь «стандартным» велотуризмом, правильно, чтобы седло вашего железного друга находилось вровень с его рулем. При этом угол наклона корпуса должен составлять 30-60°.
А вот спортивный и агрессивный туризм предполагает уже иную ситуацию: угол корпуса наклоняется к земле на 15-45°, а седло выше руля (но не более, чем на 6 см).
У любителей велосипедного фитнеса и просто велолюбителей седло располагается ниже руля. И наклон корпуса в этом случае должен быть от 45 до 90°. Тогда будет снята нагрузка со спины и обеспечено удобство педалирования ТС.
Обратите внимание! Детям, велосипедистам в возрасте, а также людям с заболеваниями позвоночника специалисты (в том числе медики) рекомендуют опустить седло и поднять руль на такую высоту, какая покажется максимально удобной, но так, чтобы корпус стал практически перпендикулярным по отношению к земле. Такое положение и со спины лишнюю нагрузку снимет, и отличную управляемость транспортным средством обеспечит.
Выноса руля: крепления и размеры
Любой вынос руля к штоку вилки привинчивается двумя болтами. Отверстие зажима при этом имеет диаметр 1 дюйм, 1,5, или 1,125 (самый распространенный из всех перечисленных). Или же, как было отмечено выше, вынос интегрируется непосредственно в штырь рулевой колонки.
Что касается крепления к рулю, то его внутренний диаметр может быть равен 25.4 мм (на городских и трюковых BMX-великах), 26 или 31.8 (у большинства маунтинбайков). При этом для крепежа может быть использован 1 болт, 2 или 4.
Регулируемые выносы руля
Одна из главных опций регулируемого выноса — изменение высоты и угла наклона велосипедного руля. Они могут раздвигаться или складываться для удаления или, наоборот, приближения руля к корпусу. И это явное преимущество, поскольку можно настроить положение ручек максимально удобно, а значит езда будет комфортной, а маневренность велосипеда высокой.
Но опытные велосипедисты не рекомендуют ставить регулируемую деталь на байки, которые подвергаются нагрузкам. Ведь такие выносы при агрессивной езде могут вести себя непредсказуемо. Они вообще малонадежны, а значит представляют опасность в мало-мальски экстремальных ситуациях.
Выбор выноса руля
Разумеется, первое, на что необходимо обращать внимание, выбирая вынос руля для велосипеда, это его длина. Для каждого велосипедиста она своя. И грамотно выбрать получится, если использовать метод, получивший название «правило локтя». Для этого надо:
Если достать получилось, вынос отлично подходит для установки на горные веломодели. У шоссейных же велосипедов для длительных прогулок длина выноса должна быть такой, при которой кончиками пальцев можно дотянуться от седла до середины рулевого выноса.
Начинающим велолюбителям рекомендуется ездить на моделях, оснащенных регулируемым выносом. Это позволит «настроить» положение, что называется, «под себя», определиться с ним. А со временем уже можно будет перейти и на кованный (нерегулируемый) вариант выноса.
Верхняя труба рамы
Раньше все велосипеды с нормальной рамой производители выпускали с горизонтальной верхней трубой. И это гарантировало хороший накат и приличную динамику разгона. В старых моделях выносы были короткими, а руль поднимался на серьезную высоту. Раму велосипедисты выбирали по росту, а седло и руль регулировали под удобную для себя посадку.
Большинство же современных моделей — это велосипеды с резьбовой вилкой, поэтому высота руля регулируется исключительно заменой самой вилки, а также установкой дополнительных колец. Правда, у таких байков для коррекции «недостатка» удлинен подседельный штырь, а верхняя труба возле седла завалена вниз.
Подобная геометрия является стандартной для моделей кросс-кантри и шоссейных великов. Что же касается гоночных байков, то у них руль низкий, вынос длинный, а угол его наклона нулевой или даже отрицательный. Руль в этом случае буквально «смотрит» вниз, что обеспечивает динамику, накат и, конечно, высокую скорость.
Как правильно подобрать велосипедный вынос
Опытные гонщики без труда выберут для себя новый велосипед, а вот новичкам следует иметь в виду:
Вообще, по-настоящему «свой» велосипед лучше «строить с нуля», как архитектор возводит уникальное здание. Подбирать-выбирать для него буквально каждый компонент. Советоваться, изучать предложения производителей. Тогда получится собрать действительно шедевр, который покатит навстречу приключениям, доставляя максимум удовольствия своему владельцу.
Вынос руля велосипеда. Для чего нужен и как выбрать.
Вынос руля – это деталь велосипеда, соединяющая руль с вертикальным рулевым штырем (штоком вилки). Еще его называют рулевой кронштейн. Относится к жизненно важным велосипедным деталям, на которых нельзя экономить.
Жизненно важные детали велосипеда:
Поломка или неправильная работа этих деталей может привести к очень серьезным травмам на дороге, вплоть до трагедии.
Влияние размера выноса (его длины) на управляемость велосипеда
Длина выноса – одна из характеристик геометрии рамы велосипеда, влияющая на посадку велосипедиста и управляемость байка.
Измеряется как расстояние от центра рулевой колонки до центра крепежа руля. Чем больше вынос, тем более горизонтальная посадка у велосипедиста, что особенно удобно при длительных поездках.
Более короткий вынос улучшает маневренность, так как поворачивать руль удобнее – он ведь ближе к телу велосипедиста и оси рулевой колонки. Короткие и утолщенные используются чаще всего для даунхилла и BMX. Они улучшают маневренность при езде и более прочные, что очень важно для этих стилей катания.
Более длинный кронштейн делает повороты труднее и менее предсказуемыми. Они позволяют принимать более горизонтальную посадку, улучшая аэродинамику, что важно для длительных путешествий.
Существуют модели велосипедов вообще без выноса. В них руль приварен непосредственно к рулевому штырю. Настраивать и регулировать посадку велосипедиста на них можно только меняя высоту руля.
В зависимости от типа рулевой колонки, установленной на велосипеде, конструкции выносов бывают:
Используются на резьбовых рулевых колонках. У них очень легко менять высоту руля, но они тяжелее и их конструкция сложнее.
В них сложнее настраивать высоту руля, но они легче и конструктивно проще.
В зависимости от болтов, крепящих руль выносы делятся на:

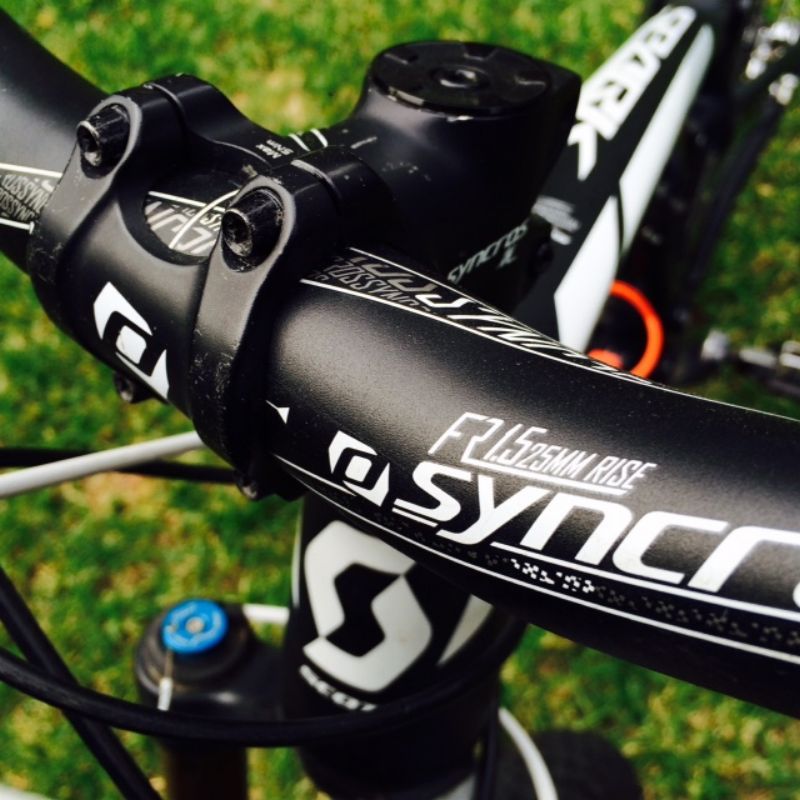

Да, небольшой нюанс. Если руль велосипеда крепиться в выносе 4-мя болтами (часто это на детских и подростковых моделях), то их лучше подкручивать по очереди, по диагонали, как показано на рисунках.
Бывают еще регулируемые выносы – это уже более сложное устройство, которое позволяет регулировать высоту и угол наклона руля.
При подборе выноса учитывайте оба диаметра: самого руля и рулевого штыря.
Иначе можно купить рулевой кронштейн, в котором не получится закрепить руль.
Диаметр руля.
Диаметр рулевого штыря (посадочный диаметр на шток)
Как правильно подобрать длину выноса руля.
Выносы бывают различной длинны: от 0 до 140 мм. Для правильной подборке необходимой длины выноса действуйте по следующему алгоритму:
В большинстве случаев оптимальная длина выноса 100-120 мм. Если следуя этим правилам Вы не сумели подобрать нужный вынос, значит, эта рама велосипеда слишком мала и нужно выбирать другую.
При подборе длины выноса учитывайте некоторые моменты:
Материалы, из которых изготавливают выносы те же самые, их которых изготавливают и рамы. В основном это стальные или алюминиевые сплавы, карбон, редко титан. Кроме материала выносы различаются методами изготовления.
В зависимости от метода изготовления выносы делятся на:
При установке нового выноса проверьте, чтобы он стоял ровно вдоль переднего колеса.
Установка выноса руля в рулевую трубу
Если вынос интегрирован со стержнем для установке в рулевой трубе, то при его установке проверьте, есть ли у него на стержне специальная метка по ограничению установки по высоте.
Аналогично правильной установке подседельного штыря нельзя вытаскивать стержень выноса выше специальной ограничительной метки, нанесенной на нём. Обычно там пишут «Stop» или «MAX». Этой метки не должно быть видно из рулевой трубы при правильной установке выноса.
Если такой метки нет, тогда проверье, чтобы вынос был прочно зажат в рулевой трубе и не шевелился под сильной нагрузкой. Старайтесь, чтобы стержень хотя бы на треть заходил в трубу.
Более детально о том как поднять или опустить вынос нуля описано в отдельной статье «Как поднять или опустить руль на велосипеде».
Вынос руля с амортизатором
Прогресс не стоит на месте и производители велоаксессуаров постоянно совершенствуют их. Не обходит этот процесс и производство выносов руля. Одну из интересных идей предлагает компания Aeroforge, выпустившая на рынок амортизационный вынос руля Stafast.
Этот миниатюрный алюминиевый вынос с воздушным амортизатором весит порядка 350 грамм. С помощью насоса, идущего в комплекте, в нем можно менять давление и, соответственно, уровень жесткости под вес конкретного велосипедиста. Еще одной особенностью является то, что в нем так же меняется и угол наклона, что создает дополнительные удобства при настройке.
С учетом того, что главным его предназначением является гашение небольших, но частых неровностей, установка такого выноса на велосипеде с жесткой вилкой выглядит очень хорошей идеей.
Диапазон движения самого воздушного амортизатора составляет один сантиметр, чего прекрасно хватает для гашения мелких неровностей на легко пересеченной местности и грунтовых дорогах.
Есть у него и недостаток – цена. Она составляет около 350 долларов США, что в нынешних реалиях достаточно дорого и по такой цене у нас можно купить амортизационную вилку.
Видео о подборе выноса на МТВ велосипеды

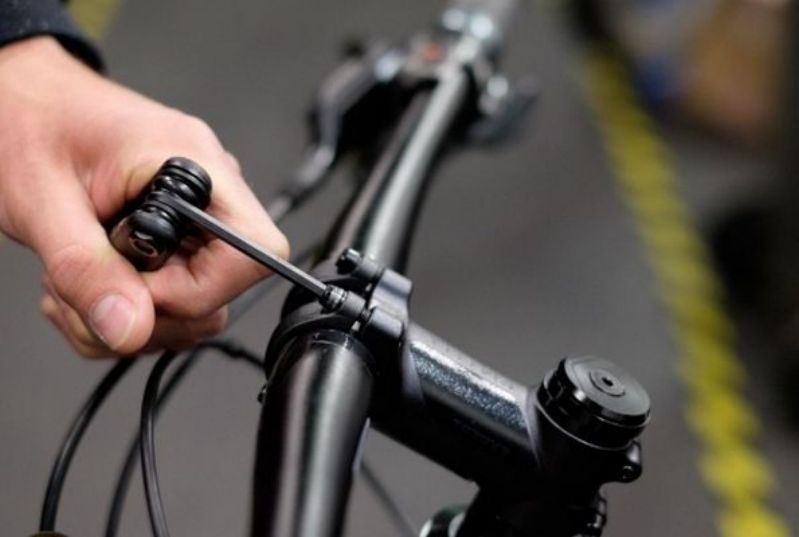

Как грамотно закрепить вынос руля, что бы он не проворачивался рассказано в этом видео
Выбор руля и выноса
В этой статье речь пойдет о том, как подобрать под свои паараметры и цели систему рулевого управления велосипедом. Ну, то есть руль и вынос, их высоту, длину и положение. Часто эту совокупность параметров еще называют кокпит.
Речь пойдет о горном велосипеде, соответственно никаких рулей баранов, аэродинамических лежаков в этой статье не будет.
Итак, как же настроить все это под себя так, чтоб оно не мешало ехать, а, наоборот, помогало.
Для начала обозначим основные параметры, которые имеют значение и на которые непосредственно влияет изменение размеров руля или выноса.
Центр тяжести. Как правило, для более простого и мощного педалирования смещается по возможности вперед и вниз на переднее колесо. Для стабильности, устойчивости и управляемости, наоборот, выносится как можно дальше к заднему.
Центр тяжести зависит как от положения и действий велосипедиста в процессе езды, так и, разумеется, от стартовых параметров посадки, которые как раз и задаются путем настройки и подбора железа.
Аэродинамика. Ну тут все должно быть ясно, чем более вы раскрыты встречному потоку воздуха, тем больше этот самый воздух вам сопротивляется.
Управляемость. Этот параметр напрямую зависит от характеристик вашего кокпита.
Это основные параметры на которые будет влиять ваш руль и вынос. В зависимости от потребностей и стиля катания вы можете изменять их, изменяя параметры кокпита.
Вынос
Вынос имеет две основных характеристики: длина и угол наклона.
Сначала о длине. Чем длиннее вынос, тем сильнее ваш центр тяжести вынесен вперед к переднему колесу. Это улучшает посадку в сторону аэродинамики и уклона в педалирование.
Чем вынос короче, тем больше центр тяжести вынесен, соответственно, назад и тем меньше лишние рычаги при движениях руля, соответственно, точнее управление.
Длиной вынос может быть 120мм и более, применяется для кросс-кантри марафонов, туристических и просто прогулочных велосипедов. А может быть меньше 50-ти, а то и вообще быть интегрированным в верхнюю корону двухкоронной вилки. Применяется в основном на велосипедах для агрессивного катания.
Угол наклона выноса тоже определяет ваш центр тяжести. Вынос можно установить в два положения, с наклоном вниз и вверх. Наклон вниз применяют для максимального выноса центра тяжести, например, для марафонов, а также в найнерах, где переднее колесо с вилкой и стаканом уже и так очень выысокое.
Ширина руля. Большая ширина влияет на точность управления, но сильно ухудшает аэродинамику. А также вы можете цепляться за деревья при езде по сильно заросшим трассам и тропинкам. Узкий руль улучшает аэродинамические показатели.
Не спешите покупать руль 800мм, потому что чем круче, тем шире, покапайте исходя из собственного удобства.
Подъем руля. Бывают рули как абсолютно плоские, так и с небольшим или, наоборот, большим подъемом. Подъем руля дает вам перенос центра тяжести ближе к заднему колесу, что упрощает выдергивание велосипеда на банни-хоп и улучшает стабильность и контроль во время езды.
Сколько ставить проставочных колец под вынос
Резюме
В общем, изменяя параметры кокпита можно, во-первых, сделать именно так, как удобно вам, а, во-вторых, можно менять параметры велосипеда под разные задачи. Например, сегодня марафон, а завтра прыгать прыжки.
Самое главное, ориентируйтесь больше на ощущения, а не на то, что написано.
На что влияет длина выноса.
Рано или поздно, каждый велосипедист задумывается над выбором. Короткий или длинный вынос?
На сегодняшний день, большинство профессиональных шоссейных велогонщиков используют длинные, очень длинные выноса:
Последний к слову, при росте 179 см использует 50 размер рамы.
Но если обратить внимание на маунтинбайк, то ситуация несколько меняется:
При этом, практически все райдеры используют рекомендуемый размер рамы.
Совсем иначе дело обстоит в DH, выноса там за невероятно редким исключением превышают в длине 50 мм.
Чтоб продолжить разбор причинно-следственной связи, нам надо разобраться в нескольких нюансах:
Длина указанная на выносе совершенно не обеспечит вам должное увеличение расстояния.
Убедиться в этом можно зайдя на специальный калькулятор.
Производители указывают абсолютный показатель длины, потому что реальная длина (Reach) будет зависеть не только от того, какой стороной вы установите вынос, но и от угла рулевого стакана.
От длины и угла выноса зависит изменение посадки при повороте.
Хоть этот показатель и очень мал, тем не менее, в два раза длинее вынос обеспечивает меньшее изменение посадки (
Установка широкого руля потребует замены длинного выноса на более короткий.
С увеличением длины возрастает и расстояние преодолеваемое центром руля.
При одинаковом сопротивлении руля, вам надо будет потратить больше усилий, чтоб взявшись за колесо(!) сдвинуть руль с длинным выносом.
По этой причине руль с коротким выносом более отзывчив и реагирует на небольшие неровности дороги.
Чем шире руль, тем меньшее влияние будет иметь вынос.
Другой фактор, который меняется в зависимости от длины выноса, это смещение центра тяжести. Чем длиннее вынос, тем больше вы смещаетесь над передним колесом.
Чем больше вес, тем лучше сцепление переднего колеса.
Итак, почему же Pro райдеры ставят длинный вынос?
Тому есть несколько причин:
1) Управление.
С длинным выносом колесо управляется лучше на больших скоростях. Одновременно оно менее отзывчиво на малой скорости, а значит при случайных поворотах тела (когда вы берете еду с кармана джерси, флягу, или становитесь на ноги) колесо будет реагировать «хуже». Шансы завалить группу уменьшатся. В то же время, при боковом ветре вероятность остаться в седле увеличивается, вместе с увеличением длины вноса. С таким выносом легче балансировать стоя штурмуя подъемы.
2) Сцепление. С загруженным передним колесом общее тормозное усилие и тормозной путь уменьшаются. При этом в поворотах, вероятность заноса переднего колеса также снижается.
3) Аэродинамика. Помните про меньшие ростовки рам?
Чем меньше рама, тем меньше у нее рулевой стакан (G), но тем длиннее вынос требуется чтоб сидеть достаточно растянуто на велосипеде. Профессиональные гонщики настолько низко опускают рули, что их все реже можно увидеть держащимися за «низа». Экстремально низкая посадка не дает возможности с комфортом ехать держась за Drop, в том числе поэтому, рули типа «Compact» стали намного популярнее классических. К тому же, ради обтекаемости используют более узкие рули чем ранее, а значит и вынос под них нужен чуточку длиннее.
4) Распределение веса.
При увеличении длины выноса происходит перераспределение нагрузки с седла на руль.
Да, но тоже самое будет происходить если вы подберете себе чуть больший размер рамы?
Не совсем так. Как мы выяснили, на больших рамах и рулевой стакан выше, а значит и положение тела будет более вертикальное. А с коротким выносом вряд ли вам удастся опустить руль намного ниже.
5) Вес и жесткость. Разные размеры рам, как правило имеют различное соотношение веса к жесткости. Некоторые производители однако сохраняют один из показателей неизменным, но в таком случае, неминуемо либо велосипед становится менее жестким, либо более тяжелым. Конечно же, в соотношении жесткости к весу, преимущество будет у более маленьких ростовок рам. Но пожалуй, это не самый важный фактор. А может и самый важный?
Вывод:
Итак, в шоссейном велоспорте, меньший Frameset с большим выносом делает велосипед в целом аэродинамичнее, с лучшим сцеплением и управлением.
А что происходит в маунтинбайке?
1) Баланс и Баник.
Длинный вынос помогает сохранять баланс в гору, но при этом совсем не годится когда переднее колесо надо выдернуть, если только ваш вынос не повернут вверх, как на триальных велосипедах. Те в свою очередь имеют и точность в управлении, и могут легко задирать переднее колесо
2) Смещение.
Сильно загруженное переднее колесо на спуске не самый удачный вариант, все помнят куда перемещается таз гонщика на спуске? Слишком длинный вынос не дает возможности маневрировать за седло.
С появлением 29 колес и все более сложных трасс, стало необходимо использовать более широкий руль, а значит и вынос под него будет немногим короче.
Возникает вопрос, что же лучше?
Короткий вынос + увеличенный Front-Center VS Длинный вынос и короткийFront-Center?
Конечно, нельзя рассматривать руль и вынос в отдельности от велосипеда. Как я писал в самом начале, такие показатели как :
Trail, HeadTube Angle, Front-Center
имеют куда большее значение. Новые геометрии рам с удлиненной передней частью имеют куда более оптимальные показатели управления на спусках, особенно на больших скоростях, что сложно компенсировать длиной выноса.
На мой взгляд, чем более техничная трасса, чем сложнее и опаснее спуски, чем меньше роли аэродинамики, тем оптимальнее сочетание «Короткий вынос + увеличенный Front-Center».
Почему многие МТБ райдеры не используют короткий вынос?
Ответ на этот вопрос можно найти в геометрии. Каждый размер рамы отличается в среднем на 2-3 см в показателе ЕТТ, вдобавок ко всему, на большей ростовке рулевой стакан на пару сантиметров выше.
В зависимости от длины рук и туловища, посадка даже одинакового роста людей будет меняться. Те, у кого длиннее ноги- понадобится более короткий вынос, у кого руки и туловище длиннее, понадобится и вынос соответствующий. В итоге человек остается перед выбором, сидеть выше с коротким (60 мм) выносом, или в комфортной посадке с 90 мм выносом?
