Долой сепаратор
Всем привет, подготовил материала на пару-тройку небольших постов, постараюсь выложить в ближайшее время.
Сегодня речь пойдет о сепараторе, который ставился на некоторых моделях инжекторых ВАЗ, а именно по его демонтажу.
С давних пор, машина эксплуатируется без адсорбера, по какой причине он был удален мне неизвестно, но возвращать я его не собираюсь по некоторым причинам, но в основном из-за клин лук подкапотки в дальнейшем.
В сети бытует много различных мнений, почему нужен сепаратор, или почему его можно спокойно убирать. Я же его демонтирую пока что только по одной причине, потому что заднее левое колесо упирается в него и не дает как нужно уложить машину 🙂
Возможно, я что-то понял не правильно, и, следовательно, сделал не правильно, изучая информацию по данной системе, поэтому прошу экспертов меня поправить, либо указать как будет лучше и безопаснее сделать, при отсутствующем сепараторе.
Никаких ссылок прикреплять не буду, в гугле на первых ссылках по соответствующим запросам все расписано, обсуждения в комментах очень приветствуется!
Начнем демонтаж.
Собственно на этом и все. Пост сделан в первую очередь для демонстрации и обсуждения моего решения, а не как гайд по демонтажу.
Очень хочется хотя бы просто выехать на машине из гаража в этом году, все глобальные доработки переносятся на межсезонье.
Велкам ту май Инстаграм
——————————————————————
UPD.
Почитав еще статьи и разобравшись поподробнее в вопросе, нашел точный ответ на свой вопрос: убирая сепаратор (соответственно и адсорбер) необходимо на шланг, идущий в сепаратор, поставить двухходовой клапан (он же Клапан бензобака обратный ВАЗ 2105, 2108-099, 2110 (код 21050-1164060)), чтобы предотвратить чрезмерное повышение или понижения давления в топливном баке, на простом языке, чтобы бак не деформировался. Многие так же делают в заливной пробке маленькое отверстие, чтобы давление в баке было атмосферным. Имхо, одно другому не помешает.
Адсорбер. Что это такое в машине, для чего нужен, на что влияет и какие основные признаки неисправности
В интернете нашел интересную статью про адсорбер. Надеюсь, она будет очень полезная, спасибо автору (извините не знаю его имени).
Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера. Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ, на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности. Однозначно будет полезно, так что читайте – смотрите …
Для начала начнем с определения.
Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.
Для чего создавали адсорбер
Собственно это дань экологическому стандарту, а именно ЕВРО-2. По сути это большой фильтр который улавливает легкие углеводороды. По новым стандартам недопустимо попадание паров бензина в атмосферу, потому как это способствует загрязнению атмосферы.
Также пары не должны проходить в салон автомобиля, ведь это мягко сказать вредно! НА старых карбюраторных машинах, такого фильтра и его клапана просто не было, там система немного другая. НО карбюратор ушел вместе со старыми стандартами, сейчас только инжектор и ОБЯЗАТЕЛЬНА система фильтрации.
Составные части
По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина.
Основные части можно описать так:
• Сепаратор + клапан гравитации
• Датчик давления
• Фильтрующая часть (обычно из угля)
• Соединительные трубки
• Электромагнитный клапан
• Как видите абсолютно ничего сложного.
Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак.
Клапан гравитации — практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).
Датчик давления, очень нужная вещь — он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.
Фильтрующая часть — как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.
Соединительные трубки — нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.
Электромагнитный клапан — служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.
Как работает система — принцип работы
Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе.
Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.
Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).
Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются. Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО.
После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.
Система очень простая, если понимать, как она работает.
На что влияет клапан адсорбера
Многие проблемы связаны именно с клапаном адсорбера. По сути это очень простое устройство, которое открывается или закрывается при определенных условиях (запущен двигатель или заглушен).
Если клапан работает хорошо, то проблем нет вообще, вы можете даже не знать про его наличие в вашей системе.
Однако когда происходит поломка, например — забивается сама полость адсорбера, либо не работает клапан. То автомобиль впоследствии, может получить серьезные поломки. Потому как не проходит продувка полости, а также не сбрасывается давление из бака.
Признаки неисправности клапана адсорбера
Как становится понятно, возникают проблемы с системой питания:
• Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
• На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
• На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
• Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
• Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
• Увеличивается расход топлива
• НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя
Также стоит заметить, что причина не всегда именно в клапане, зачастую может забиваться сама банка с активированным углем (то есть сама полость адсорбера). При необходимости его нужно заменить или разобрать и прочистить – просушить, то есть восстановить фильтрацию газов, чтобы они беспрепятственно проходили.
Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.
Можно ли убрать
Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?
Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.
Убирать, конечно можно, автомобилю попросту на это «ВСЁ РАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.
Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (чип-тюнинг), иначе появится ошибка, вот и все!
Однако в этом есть и минусы:
• Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
• Атмосфера загрязняется легкими углеводородами
• Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)
Плюсы отключения:
• Освобождается место в подкапотном пространстве, банка занимает достаточно много места
• Уходит неустойчивая работа на холостом ходу
• Не нужно платить большие деньги за новый адсорбер и его клапан
Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.
На этом заканчиваю, думаю моя статья была вам полезна, читайте мой бортжурнал, подписывайтесь на машину. Удачи.
Адсорбер. Что это такое, для чего нужен, признаки неисправности
решил для себя разобраться в этой теме и начал гуглить, почитал понял ) теперь хочу поделиться с вами, кого интересует этот же вопрос.
из разных перечитанных тем понравилась та, которую сюда скопирую, просто и понятно без воды и лишнего.
тема скопирована из этот записи
Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера. Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ, на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности. Однозначно будет полезно, так что читайте – смотрите …
Для начала начнем с определения.
Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.
Для чего создавали адсорбер
Собственно это дань экологическому стандарту, а именно ЕВРО-2. По сути это большой фильтр который улавливает легкие углеводороды. По новым стандартам недопустимо попадание паров бензина в атмосферу, потому как это способствует загрязнению атмосферы.
Также пары не должны проходить в салон автомобиля, ведь это мягко сказать вредно! НА старых карбюраторных машинах, такого фильтра и его клапана просто не было, там система немного другая. НО карбюратор ушел вместе со старыми стандартами, сейчас только инжектор и ОБЯЗАТЕЛЬНА система фильтрации.
По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина.
Основные части можно описать так:
• Сепаратор + клапан гравитации
• Датчик давления
• Фильтрующая часть (обычно из угля)
• Соединительные трубки
• Электромагнитный клапан
• Как видите абсолютно ничего сложного.
Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак.
Клапан гравитации — практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).
Датчик давления, очень нужная вещь — он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.
Фильтрующая часть — как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.
Соединительные трубки — нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.
Электромагнитный клапан — служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.
Как работает система — принцип работы
Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе.
Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.
Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).
Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются. Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО.
После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.
Система очень простая, если понимать, как она работает.
На что влияет клапан адсорбера
Многие проблемы связаны именно с клапаном адсорбера. По сути это очень простое устройство, которое открывается или закрывается при определенных условиях (запущен двигатель или заглушен).
Если клапан работает хорошо, то проблем нет вообще, вы можете даже не знать про его наличие в вашей системе.
Однако когда происходит поломка, например — забивается сама полость адсорбера, либо не работает клапан. То автомобиль впоследствии, может получить серьезные поломки. Потому как не проходит продувка полости, а также не сбрасывается давление из бака.
Признаки неисправности клапана адсорбера
Как становится понятно, возникают проблемы с системой питания:
• Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
• На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
• На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
• Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
• Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
• Увеличивается расход топлива
• НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя
Также стоит заметить, что причина не всегда именно в клапане, зачастую может забиваться сама банка с активированным углем (то есть сама полость адсорбера). При необходимости его нужно заменить или разобрать и прочистить – просушить, то есть восстановить фильтрацию газов, чтобы они беспрепятственно проходили.
Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.
Можно ли убрать
Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?
Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.
Убирать, конечно можно, автомобилю попросту на это «ВСЁ РАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.
Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (чип-тюнинг), иначе появится ошибка, вот и все!
Однако в этом есть и минусы:
• Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
• Атмосфера загрязняется легкими углеводородами
• Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)
Плюсы отключения:
• Освобождается место в подкапотном пространстве, банка занимает достаточно много места
• Уходит неустойчивая работа на холостом ходу
• Не нужно платить большие деньги за новый адсорбер и его клапан
Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.
Система улавливания паров топлива.
Недавно поменяв все топливные шланги, тут же столкнулся со следующей проблемой: при заправке бака до отсечки, начинало давить топливо в соединении тонкого шланга ( шланга сепаратора как позднее узнал ).

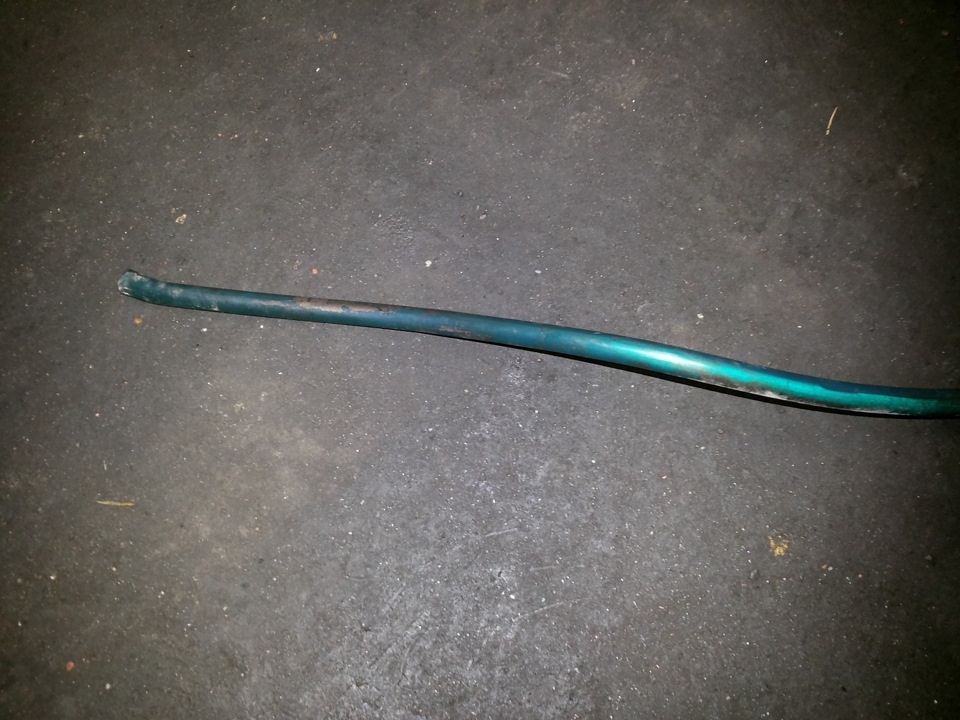

Шланг оказался из материала, похожего на пластик, и наверно на морозе он дубеет, может поэтому и начал протекать.
Попутно начал выяснять назначение этого шланга и сепаратора ( черного бачка над горловиной бака ), и выяснилось, что у меня стоит вообще какая то урезанная до минимума система улавливания паров топлива — тонкий шланг, выходящий из верхней точки бака и подсоединенный к левому штуцеру сепаратора. Правый штуцер пустой.
Начал искать в интернете инфу и выяснил, что в разные года, на разные машины ставили различные системы, начиная с адсорберами, гравитационными клапанами и заканчивая кастрированными, как у меня. Посмотрел машину сына, у него так же как у меня стоит. Решил сделать так: поменять шлаг с сепаратором и докупить двухходовой клапан.
Клапан купил 2105-1164060, в сепаратор он продувается свободно, а в атмосферу под определенным давлением ( ртом продувается, если посильнее дунуть).

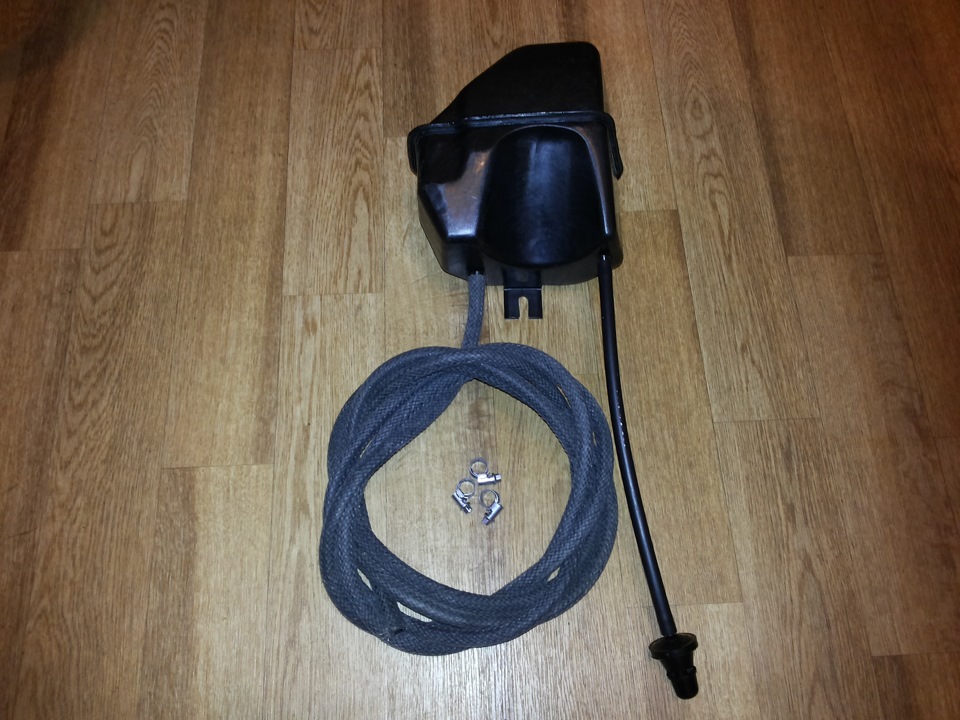

Также купил новый бензошланг резиновый в оплетке, так как посчитал, что он будет лучше, чем прежний пластиковый. Ну и новый сепаратор, хотя вроде старый и был герметичным, но уже решил все новое поставить.

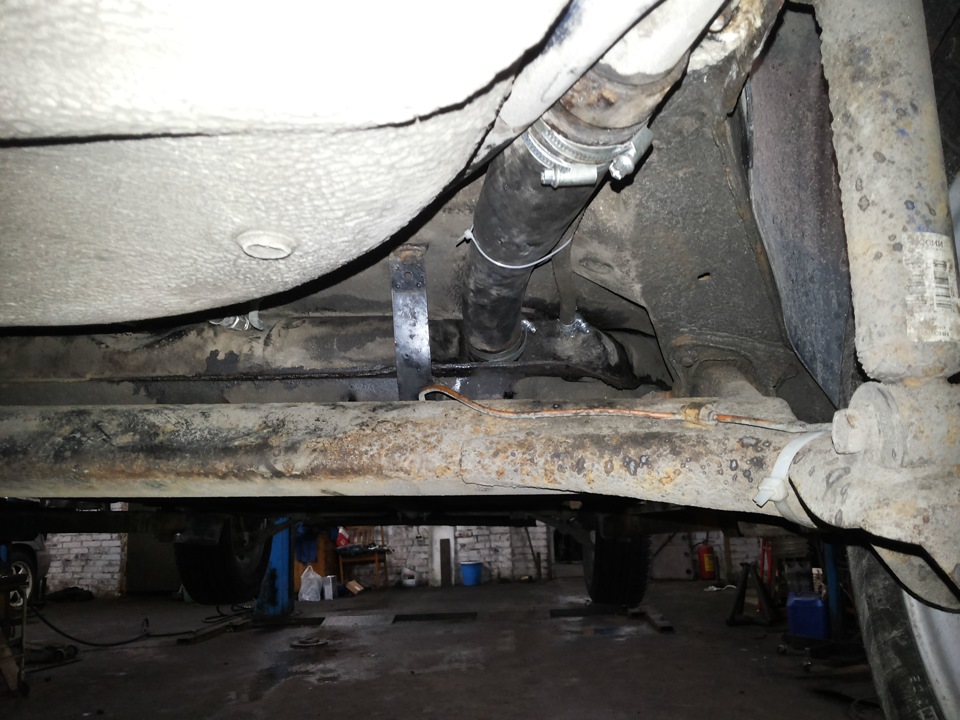

Замену производил в автосервисе, так как без подъемника не обойтись, да и зима все-таки. Работал парень автослесарь, который и до этого копался с моей машиной, ну и я ему помогал где-надо.

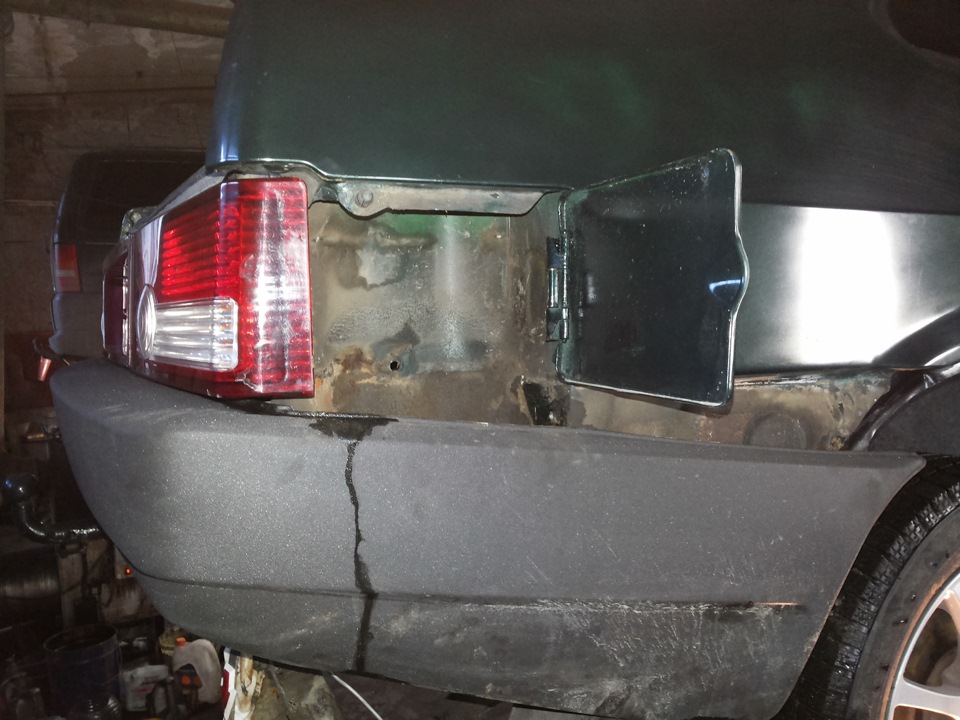

Для замены сепаратора пришлось снять в багажнике правую внутреннюю обшивку, отвернуть один болт, который крепит площадку с сепаратором, так же надо открутить с правой стороны бампер и опустить наливную трубу. Площадку снимали полностью, так как думали сначала без снятия бампера прокатит, но не прокатило, или не все тонкости учли. Хорошо, что болты поддались легко, да и откручивать надо было только с одной стороны.
Затруднение при установке вызвало резиновое уплотнительное кольцо горловины, но в конце концов оно встало как надо.
После завершения данных операций, завел машину и дал поработать на холостых. В баке к тому времени было около 37 литров. Не секло. До дома доехал, глянул под днище, потеков не было.
Обновлено: за 2 дня ничего криминального не обнаружено.
Познавательно про адсорбер
Статья носит познавательный характер, и, возможно, содержит ошибки, рекомендуется автолюбителям с плохим представлением об адсорбере.
Статья написана относительно простыми слова для лучшего восприятия
1) Что такое адсорбер
Часто путают аДсорбер или аБсорбер — правильно «аДсорбер»…
Контейнер с активированным углем, чаще всего выглядит как бочонок (цилиндр) с подводящими и отводящими шлангами
Начнем с определений:
Сорбция (от лат. sorbeo — поглощаю) — поглощение твёрдым телом либо жидкостью различных веществ из окружающей среды.
Адсорбция — накопление чего либо на поверхности сорбента.
Адсорбер (от лат. ad — на, при и sorbeo — поглощаю) — аппарат для поглощения поверхностным слоем твердого тела, называемого адсорбентом (активированным углём), растворенных или газообразных веществ (паров топлива), не сопровождающееся химической реакцией
Система улавливания паров бензина (EVAP — Evaporative Emission Control) предназначена для предотвращения утечки паров бензина в атмосферу.
3) Евро-2 и Россия-83
Возникает вопрос почему на автомобилях с нормой Россия-83 нет адсорбера, а на автомобилях с нормами Евро-2 и выше он есть?
Сравним два автомобиля — ВАЗ 21083 и ВАЗ Приора, а именно систему питания:
ВАЗ 21083:
Через дренажный шланг(15) бак связан с сепаратором(19), улавливающим пары бензина. Конденсат из сепаратора сливается обратно в бак. Сепаратор сообщается с атмосферой через двухходовой клапан(21), препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.
Т.е. при повышении или понижении давления в топливном баке пары бензина выбрасываются в атмосферу.
Пары топлива, попавшие по трубке из бака в сепаратор(16), частично конденсируются в нем. Конденсат из сепаратора через трубку сливается обратно в бак. В верхней части сепаратора установлен гравитационный клапан, предотвращающий вытекание топлива из бака при опрокидывании автомобиля. Пары топлива через гравитационный клапан сепаратора и соединенную с ним трубку накапливаются в адсорбере(1) при незаведенном двигателе. При заведенном двигателе и др. необходимых условия клапан(14) сообщает полость адсорбера с дроссельным узлом — и происходит продувка сорбента: пары бензина смешиваются с воздухом и отводятся через дроссельный узел во впускной трубопровод и далее в цилиндры двигателя.
Т.е. Пары топлива накапливаются в адсорбере, во время работы двигателя продуваются клапаном и попадают в рессивер, а после в сам двигатель на догорание.
Нормами Евро-2 запрещен контакт вентиляции бензобака с атмосферой, пары бензина должны собираться (адсорбироваться) и при продувке посылаться в цилиндры на дожиг. Нормами Россия-83 контакт вентиляции бензобака с атмосферой не был запрещен.
4) Плюсы и минусы адсорбера:
+ атмосфера не загрязняется лишними, вредными испарениями;
+ небольшая экономия топлива, пары бензина не испаряются, а сгорают в работе двигателя.
+ отсутсвие стойкого запаха бензина (спорно)
— занимает место в подкапотном простанстве
— неустойчивая работа двигателя на холостом ходу при неисправном адсорбере
— стоимость адсорбера
5) Почему некоторые автолюбители убирают адсорбер
Некоторые автолюбители убирают рабочий адсорбер с фразами: «мне он не нравится, выкину его», «от него машина медленнее стала», «расход с ним больше», «бестолковая вещь» — на деле рабочий адсорбер не влияет на динамику, расход скорее сократится — вообщем вещь полезная.
Другие убирает адсорбер когда он приходит в негодность, замену не делают из-за высокой стоимости адсорбера.
Убирается он просто: на шланг от сепаратора одевают фильтр тонкой очистки (пр. от карб. 2108), в таком случаем пары бензина уходят в атмосферу. Шланг от клапана перекрывают. Программу управления двигателя корректируют, иначе появится ошибка двигателя.
