Все о вентиляторе охлаждения Лады Приоры

Вступление

Охлаждение двигателя Лады Приоры это неотъемлемая часть всего автомобиля, ведь надежное охлаждение это залог долгой службы двигателя. На Приоре используется жидкостная система охлаждения, имеющая множество деталей и основные из них это: радиатор, термостат и помпа. Воздушный поток, проходящий через радиатор, охлаждает жидкость и тем самым рубашку двигателя, но данная система работает только при движении, а как быть когда автомобиль стоит в пробке и воздушного потока охлаждающего радиатор, нет. Для охлаждения двигателя в пробке используется вентилятор охлаждения, которому посвящена данная статья.

В статье рассказывается о вентиляторе охлаждения двигателя Лады Приоры, а именно об его назначении, технических характеристиках, системах защиты от перегрузки или перегрева, а так же температуре включения и датчике вентилятора.

Назначение

Вентилятор охлаждения на Приоре предназначен для искусственного охлаждения двигателя, например, когда автомобиль стоит, то на его радиатор не действует поток воздуха, который должен охлаждать его, поэтому данный вентилятор создает этот поток искусственно, тем самым охлаждая ребра радиатора охлаждения двигателя.

Где расположен

Располагается вентилятор на внутренней части радиатора между двигателем радиатором. Крепиться на болтовое соединение к корпусу радиатора. В люксовых версиях Лады Приоры устанавливается сдвоенный радиатор охлаждения, один для системы охлаждения двигателя, а другой для системы кондиционирования автомобиля. Следует отметить, что когда автомобиль достигает критической температуры, данные радиаторы начинают работать в паре и интенсивнее охлаждать двигатель.

Технические характеристики

Стоимость

Цена на вентилятор охлаждения Приоры зависит от его типа сдвоенный или одинарный, соответственно, сдвоенный будет стоить дороже одинарного. Средняя цена на сдвоенный вентилятор начинается от 5000 рублей в зависимости от региона и магазины, цены могут быть разные.

Система защиты

Так как вентилятор это электрическая деталь, и он обязательно должен иметь какую-либо защиту от короткого замыкания или перегрева. Для обеспечения данной защиты в нем используется реле и предохранитель, которые довольно часто выходят из строя, что приводит к несрабатыванию вентилятора.

Предохранитель вентилятора охлаждения Приора

В качестве защиты цепи от короткого замыкания и перегрузок используется плавкий предохранитель, который разрывает цепь при перегреве ее или возникновении в ней короткого замыкания.

В Приоре для защиты цепи вентилятора охлаждения используется несколько предохранителей: силовые и управления. Силовой предохранитель вентилятора охлаждения находится под капотом в блоке возле аккумуляторной батареи под номером F3 на 60А. Предохранитель цепи управления находится в блоке предохранителей под рулевой колонкой и имеет номер F1 на 25А.

Реле вентилятора охлаждения Приора

Расположение реле зависит от комплектации автомобиля.

В комплектации «НОРМА» реле вентилятора расположено на основном блоке предохранителей под рулевой колонкой и имеет номер К1.

В комплектации «НОРМА+» и «ЛЮКС» реле расположены в подкапотном пространстве и их 2 штуки. Для правого вентилятора реле номер 3, для левого реле номер 5.

Датчик вентилятора охлаждения Приора

Включение вентилятора охлаждения на Приоре происходит автоматически, при достижении определенной температуры. Определяет температуру ОЖ специальный датчик, установленный в корпусе термостата, который посылает сигналы на ЭБУ, о достижении высокой температуры двигателя, после чего включается вентилятор охлаждения и начинает создавать искусственный поток воздуха через радиатор.

Датчик представляет собой простую деталь внутри, которой размещен терморезистор. С изменением температуры он меняет свое сопротивление.

Температура включения

Для включения вентилятора охлаждения Приоры задана конкретная температура. Вентилятор охлаждения на Приоре включается при достижении 100-102⁰С. Если на данной температуре не включается вентилятор, вероятнее всего неисправен датчик, если же вообще не включается вентилятор, то поломку следует искать в другом месте.

Скорость вентилятора

Вентилятор охлаждения на ВАЗ 2170 имеет несколько скоростей при температуре 100 градусов вентилятор запускается на первой скорости, если температура не падает, а продолжает расти, вентилятор начинает работать на большей скорости, тем самым сильнее охлаждать радиатор и жидкость находящуюся в нем.

Причины поломки

Довольно часто случается, что вентилятор охлаждения на Приоре перестает работать, виной тому могут быть следующие причины:

Если на вашем автомобиле не работает вентилятор охлаждения двигателя, то необходимо осмотреть все возможные варианты его неисправности, которые указаны выше.

Замена

Замена производиться довольно просто, если у Вас автомобиль без кондиционера. В таком случае достаточно лишь открутить несколько болтов крепления вентилятора к радиатору и вынуть его.

Если Приора оснащена кондиционером, то тут при замене придется попотеть, так как места довольно мало и понадобиться откручивать сам радиатор отводить его в сторону и уже после чего снимать сам вентилятор.

Источник

Шаги к наддуву №8 второй вентилятор

Чем больше мощность, тем больше тепла нужно рассеять.
Проще всего, это сделать, усилив обдув штатного радиатора.

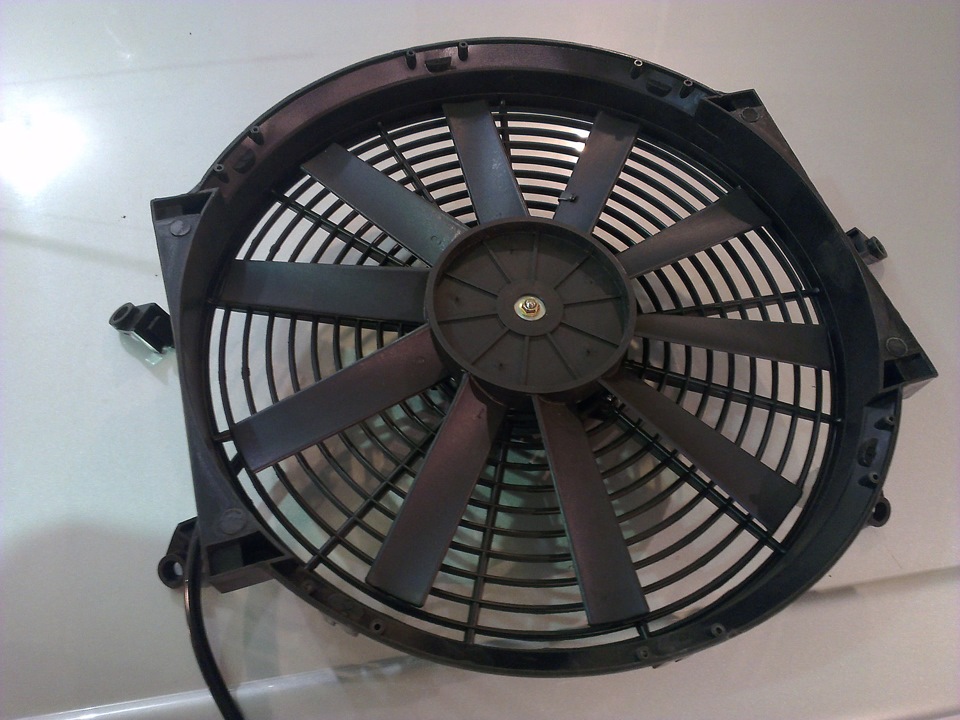

Интернет-магазин наш, Челябинский. Вентилятор оказался в наличии, забрал сразу.

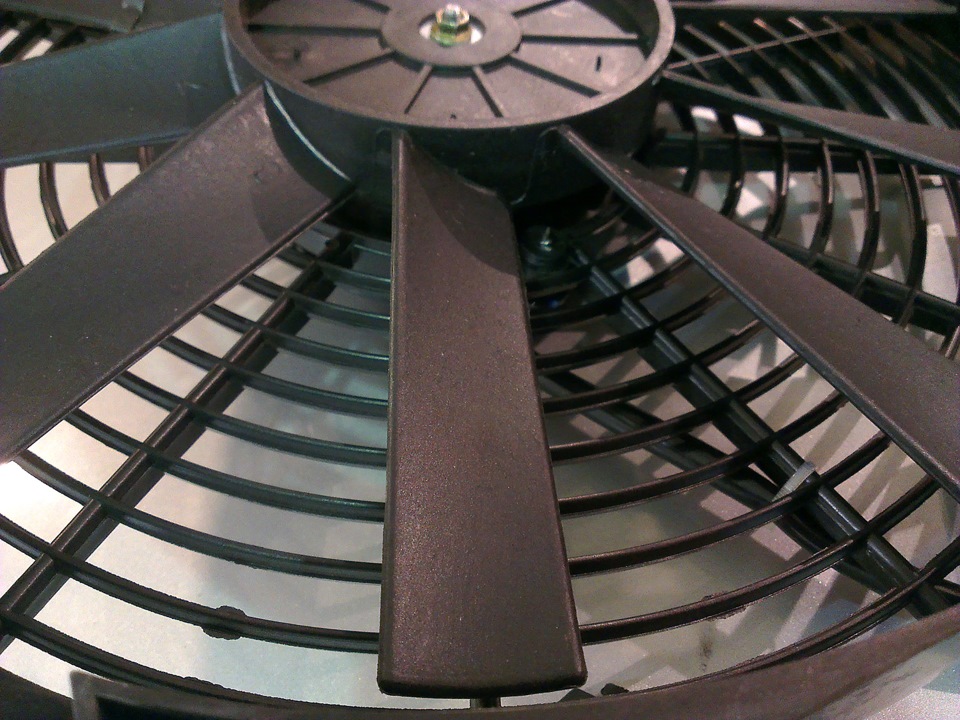

Дуть он может в любую сторону. Единственное, лопасти имеют направленную, аэродинамическую форму, мне пришлось перевернуть их на 180 град.

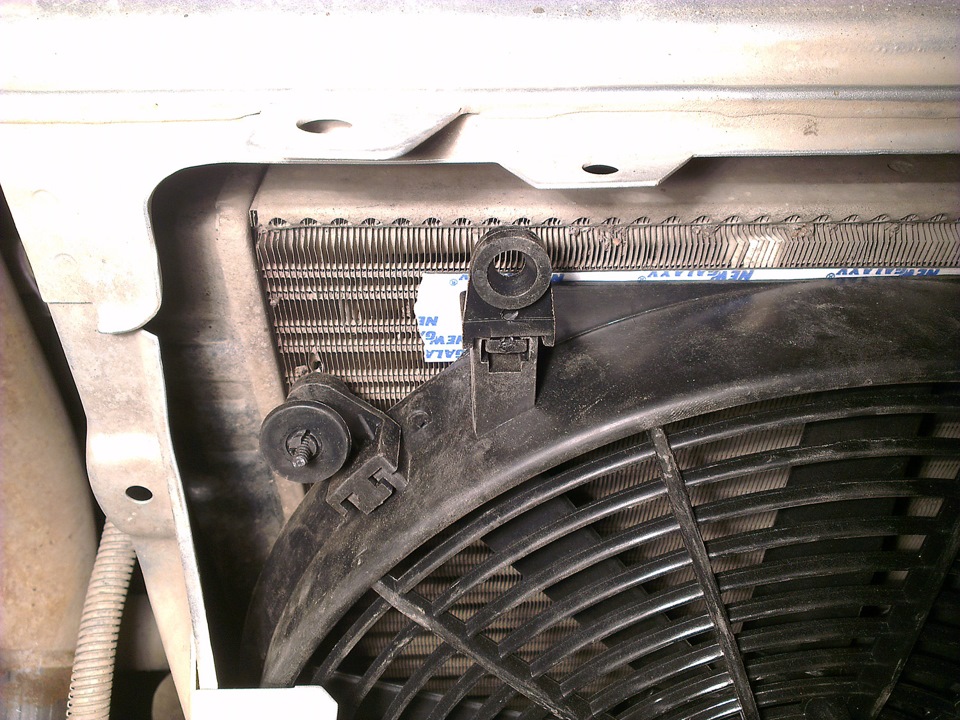

Чтобы запихать его перед радиатором, по правильному, пришлось бы снимать радиатор, а так же ресивер и генератор. Но для облегчения доступа к вентилятору, я решил удалить среднюю, нижнюю перемычку. В принципе, её можно на болты потом прикрутить.
Но этого оказалось мало, вентилятор из-за своей толщины не пролазил в щель. Пришлось открутить гайки верхних креплений радиатора, и наклонить радиатор назад. Этого оказалось достаточно.

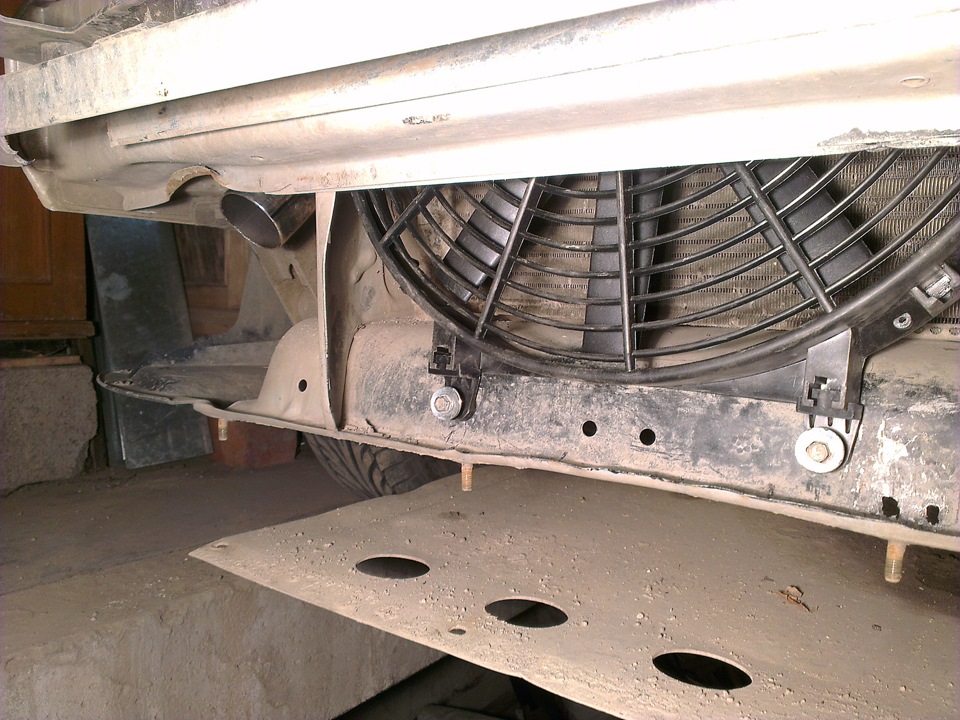

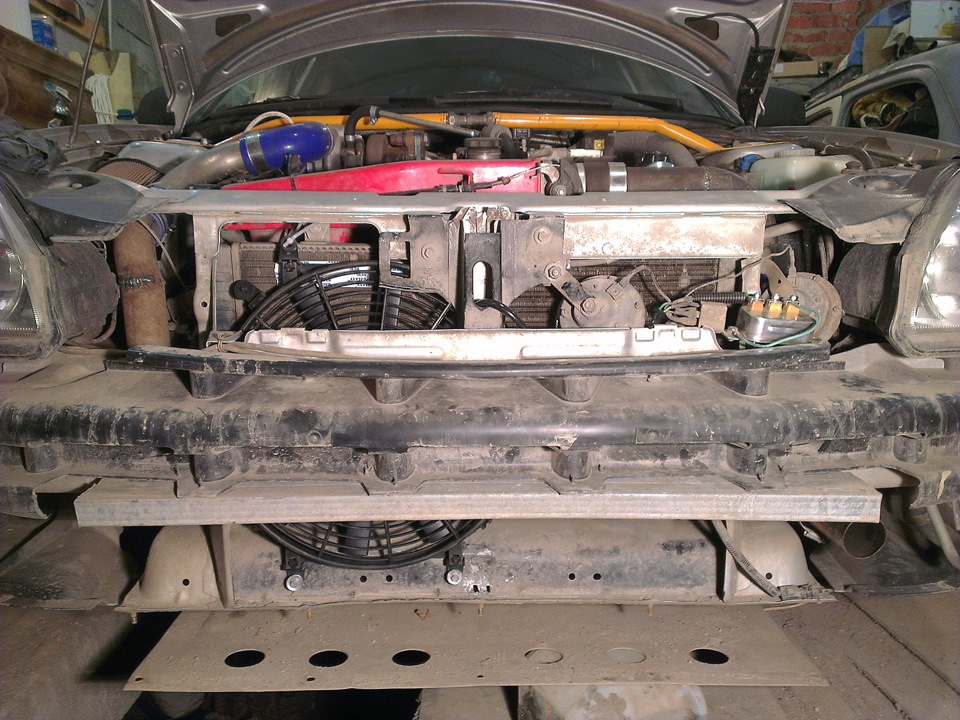

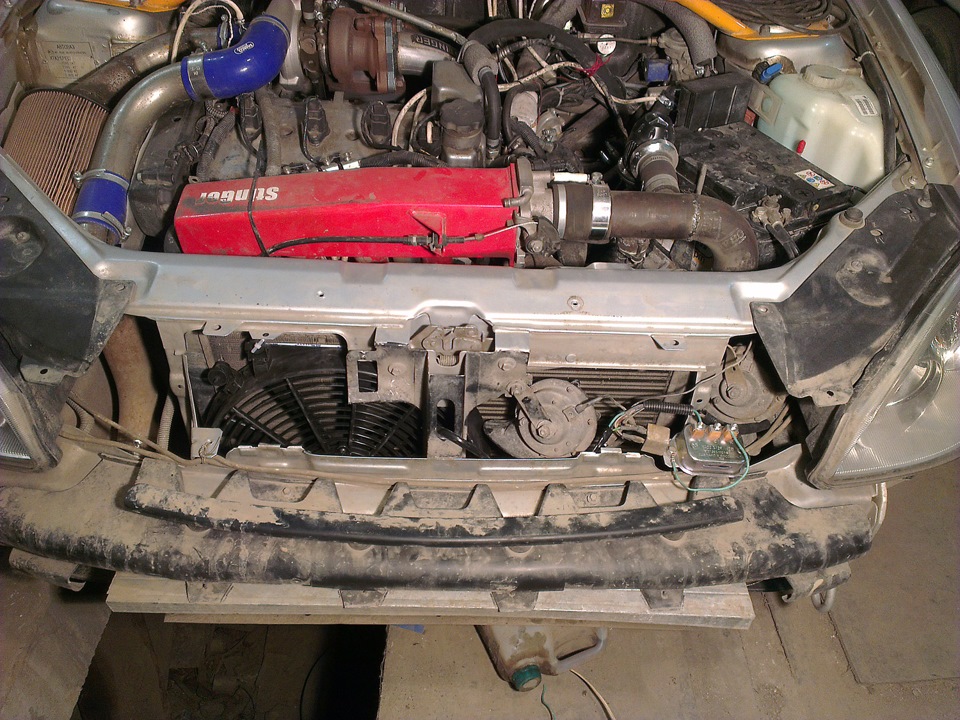

Итак, вентилятор на месте. Но тут всплыл мой косяк, нужно было померить размеры радиатора самому, а не спрашивать у гугла. В общем, вентилятор 350 мм оказался слишком большим, удалось закрепить его только под углом к радиатору, с приличной щелью снизу. Это конечно не айс, ну да ладно, обратно уже не примут, а даже в таком положении, 2 вентилятора будут остужать лучше чем 1.

Включение вентиляторов осуществил раздельное. Через использование доп.выводов ЭБУ
Сначала будет включаться новый вентилятор, при 90 град, на 2/3 своей мощности, подключил его через блок сопротивлений.
Затем включится штатный вентилятор, при 92 град.

Источник

25. Mini FAQ по системе охлаждения. С картинками!

Пост для тех кто не умеет читать «мурзилки» и пользоваться поиском в интернете.
В связи с частыми жалобами на холод в Приорах, создал сей пост. С помощью него многие найдут причины холода в салоне.
В посте есть повторы по инфе, строго не судьть, дергал с разных источников.
Желающие добавить инфу и скорректировать написаное пишите.

Cистема охлаждения – дефекты и ремонт.

Система включает в себя: помпу, она же водяной насос — обеспечивает циркуляцию охлаждающей жидкости (ОЖ), термостат – обеспечивает циркуляцию в зависимости от температуры ОЖ либо по малому кругу (внутри мотора), либо по большому – через радиатор, радиатор – обеспечивает теплообмен с окружающей средой, вентилятор – управляет интенсивностью воздушного потока через радиатор. Охлаждающая жидкость меняем через 75 000 км или 5 лет.
На автомобилях с кондиционером жидкость сливается через нижний патрубок радиатора.
Уровень Ож следует проверять на холодном двигателе. Это связано с тепловым расширением жидкости.
Смешивание антифризов разных марок не допускается.

Термостат
Задача термостата проста – по достижении определенной температуры ОЖ он начинает открываться и пускать часть ОЖ через радиатор (т.е. часть жидкости идет уже по большому кругу), по достижении температуры полного открытия (она иногда выбита на нем или указана в мануале) вся ОЖ идет через радиатор (малый круг уже закрыт). Рабочим элементом термостата является т.н «упругое тело», которое в зависимости от температуры в большей или меньшей степени расширяется. Из этого следует 2 основных дефекта –
а) не открывается или открывается мало\поздно,
б) – открывается рано, т.е. температура полного открытия уменьшилась или не закрывается вообще.
Есть еще 3-й дефект (встречается намного реже) – механическая поломка, последствия могут быть различны.

С первым дефектом все просто – машина «кипит», при этом радиатор либо холодный, либо мало прогрет. Т.к ОЖ в малом контуре мало, а теплообмен с окружающей средой минимален, то от момента запуска холодного мотора до его закипания проходит совсем немного времени. Подобный дефект достаточно редок, кроме того, его легко спутать с пробоем прокладки ГБЦ. Различие в следующем – при пробое система охлаждения работает так, как ей и положено, т.е. термостат откроется, ОЖ пойдет через радиатор, включится вентилятор, но её возможности по «сбросу» избыточного тепла ограниченны (а его количество резко возрастает). Тут возможны различные сценарии, в зависимости от степени «пробоя». Если пробой «классический», т.е. сильный – кипение наступит даже на ХХ, несмотря на усиленно работающий вентилятор. Однако, чаще пробой слабый, и на ХХ вроде бы все в порядке, а на оборотах мотор начинает перегреваться. Это может (но не обязательно) сопровождаться «троением», паром из выхлопа, а при наличии катализатора очень резким и едким его запахом. Аналогично поведут себя и более экзотические дефекты, например трещина в головке.

Второй дефект встречается намного чаще и обычно его начинают замечать осенью, при первых похолоданиях. Симптомы такие – на ХХ и при езде в городе на малых скоростях – все ОК. При движении же по трассе температура начинает падать и тем больше, чем холоднее. Падение может доходить до 50 градусов. Механическая поломка термостата обычно ведет себя также. Также этот дефект сопровождается относительно долгим прогревом мотора.
При установке термостат должен быть правильно сориентирован. Крышка уплотняется кольцом, но термостаты часто поставляются в з\ч без него. Вполне возможно установить старое, промазав перед установкой привалку крышки герметиком (только не надо мазать много, лучше не будет, а его куски в системе охлаждения ни к чему). Разумеется, перед установкой все сопрягаемые поверхности надо тщательно очистить.

Но надо иметь ввиду, что среди термостатов процент брака относительно высок, поэтому при покупке сохраняйте чек, а если термостат сервиса – потребуйте гарантию.

Сам термостат нужен для поддержания нормальной температуры тосола(двигателя), благодоря ему сокращается время прогрева двигателя.В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 град полностью открывается и тосол церкулирует через радиатор по полной.

Работоспособность термостата проверяется очень легко. К радиатору охлаждения подсоединены два толстых патрубка. Тот, что сверху — греется вместе с двигателем, а тот что снизу — начинает прогреваться только после открытия термостата, когда начинается циркуляция по большому кругу. Просто щупаешь его рукой. Если нижний патрубок радиатора нагревается одновременно с верхним, то термостат точно неисправен и находится постоянно в открытом состоянии.

Я делаю так.
Завожу холодную(!) машину, и по компу слежу за температурой. Патрубок будет холодный до открытия клапана термостата(термоэлемента), это 85 градусов. Затем вы обожжете руку и удерживать его не сумеете. Это и есть ТЕМПЕРАТУРА открытия.

Проверка снятого термостата. После покупки нового или снятия термостата с ДВС возникает необходимость в его проверке перед установкой. Простой и доступный способ — «сварить». Как это правильно сделать?
Термостат состоит из основного корпуса, крышки термостата и установленного в этой крышке, термоэлемента.
Для проверки работы термостата, «варить» весь термостат нет необходимости. Для этого достаточно крышки, с установленным в ней термоэлементом. Что нужно для проверки? Подходящая емкость с водой (1-1,5 л), термометр до 100*С (можно и без него).
Перед проверкой снять и осмотреть установленный термоэлемент – следов коррозии, повреждения быть не должно. Крышка внутри также должна быть чистой. В крышке термоэлемент должен быть установлен ровно, без перекосов и обеспечивать достаточно плотное, можно сказать герметичное, перекрытие входа от нижнего патрубка радиатора тарелкой основного клапана термоэлемента. Если есть пропуск, то можно попробовать притереть соприкасающиеся поверхности с помощью абразивной пасты или заменить термоэлемент (крышку).
Суть проверки состоит:
— в проверке начала открытия термостата (+85*С±2*С),
— оценке полного хода (

8 мм.)
— оценке плавности хода, как прямого, так и обратного.
Рывков, заедания хода быть не должно.

Проверка.
1. Поместить крышку (с термоэлементом) в емкость с водой, при этом, штуцер входа от радиатора должен находиться внизу. Для чего это нужно? Оставшийся в нем воздух, при начале открытия термостата, будет выходить в виде пузырьков и облегчит визуальный контроль начала открытия (конечно, при этом имеется погрешность в большую сторону

1-2*C).
2. Нагревая емкость с водой (скорость нагрева после 80*С лучше невысокая, для уменьшения погрешности измерения, а термоэлемент достаточно инертен), определить по термометру температуру начала открытия. Продолжая нагрев до начала кипения воды, необходимо следить за ходом открытия термоэлемента (оценка плавности прямого хода).
3. При достижении температуры 100*С (бурное кипение воды), уменьшить нагрев и выдержать так до прекращения движения термоэлемента, оценить степень открытия (

8 мм., т.к. полное открытие достигается при 102*С).
4. Прекратить нагрев и добавляя в емкость холодную воду (небольшими порциями с перемешиванием) дождаться полного закрытия термостата, следя за плавностью обратного хода, определить температуру закрытия.

Проверку стоит провести несколько раз, для окончательного подтверждения работоспособности или для выявления какой-либо непостоянной неисправности термостата.

Большую роль в системе охлаждения и тепла в салоне играет
Крышка расширительного бачка

Пластмассовая пробка расширительного бачка с двумя клапанами внутри нее (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при дав¬лении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаж¬дении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см2) и пропу¬скает воздух в расширительный бачок.

Система охлаждения двигателя, может работать не правильно если крышка расширительного бачка вовремя не стравливает лишнее давление. В результате давление в системе будет слишком большим, что вызовет подтекание патрубков, подтёк радиатора печки, подтекание основного радиатора.

Неплохо себя зарекомендовали крышки Luzar(кат номер 2108-1311065) и жёлтую крышку ЕВРО(evrodetal.ru/catalog/krishki/probki/probki_15.html). Но у Лузаровской очень плохое литье, с облоем, по этому она требует доработки. А у желтых бывает, что ржавеют и заклинивают прожины клапана.

Сразу скажу что у хваленой синей крышки от Ауди(121510004 по каталогу exist) резьба другая, к нашему бачку крышка неподходит. Потроха от синей аудюшной крышки вставляют в желтую «Евродеталь».

Источник

Про вентилятор отопителя Лады Приоры. (важно знать)

Только на Приоре без пассажирской подушки безопасности!

Всем привет. Вот решил написать в БЖ посвященный вентилятору отопителя.
Что вы будите делать, если услышите посторонний шум в районе вентилятора отопителя?
Ненужно его разбирать, вынимать и так далее.

Возьмите на заметку что сначала лучше проверить кожух и крыльчатку не разбирая всей системы и не вынимая саму крыльчатку. Возможно туда попал листик, а в моём случае попала сосновая кора, маленький кусочек ( чёрт знает как он туда попал, фильтр ведь стоит).

Ну так вот, включаю значит вентилятор и слышу неприятный звук похожий как в детстве когда на спицы велосипеда цепляли кусочки пластика который трещал при езде о спицы.

ВНИМАНИЕ! В ПРОЦЕССЕ РАБОТЫ ВЕНТИЛЯТОР ОТОПИТЕЛЯ ДОЛЖЕН БЫТЬ ВЫКЛЮЧЕН!
иначе ногти пострижет! )))

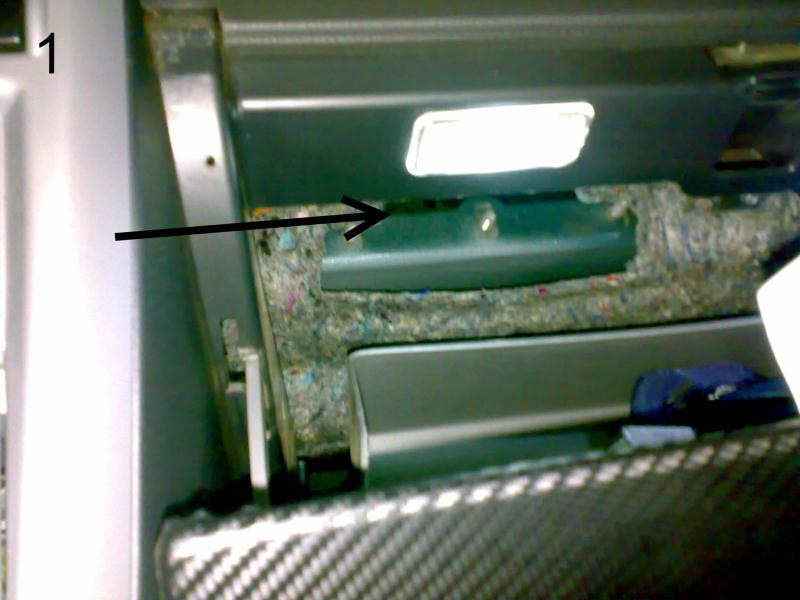

Теперь сам процесс; Открываем перчаточный ящик (бардачок), видим там техническое окно.
Суём туда руку не боясь (там очень пыльно), и нащупываем подвижную крышку кожуха вентилятора похожую на ощупь на какой-то бочонок. Эта самая крышка держится на петле в нижней части кожуха и имеет пружинки которые её прижимают к кожуху.
Оттягиваем крышку на себя преодолевая небольшое сопротивление (не бойтесь там нечему сломаться. Засовываем руку и вуаля нащупываем сам вентилятор. Шарим рукой нет ли посторонних предметов в вентиляторе (как уже писал у себя достал кору сосновую).
Если ничего нет, вынимаем руку, крышка кожуха закроется сама!

ВСЁ ЭТО ДЕЛАЕТСЯ НА ОЩУПЬ, ВИДНО НЕБУДЕТ НИЧЕГО
фоткал засовывая телефон

Этот самый купол открывается автоматически если нажать кнопку «Рециркуляции воздуха в салоне»

Источник

На какой температуре срабатывает вентилятор на приоре 16 клапанов

Конструкция вентилятора охлаждения на Приоре

С конструктивной точки зрения изделие достаточно простое и состоит из следующих элементов:

Электрический привод запитывается от аккумуляторной батареи и задействуется в зависимости от температуры охлаждающей жидкости.

Не включается вентилятор охлаждения на Приоре

Вентилятор охлаждения на Lada Priora — это важнейший элемент системы поддержания рабочей температуры двигателя автомобиля. Он обеспечивает быстрое охлаждение радиатора, который остужает охлаждающую жидкость в системе. Активирует устройство датчик температуры. При достижении нужной отметки температуры, датчик подаёт сигнал в ЭБУ, который и активирует работу вентилятора до той степени, пока температура в системе не опустится до рабочей. Достаточно часто элемент системы охлаждения по той или иной причине выходят из строя, что негативно сказывается на двигателе. Если на LADA Priora вышел из строя вентилятор охлаждения, то это может нанести серьезный вред двигателю автомобиля и нужно принимать срочные меры. Изначально стоит изучить основные причины данной неисправности и провести ряд мер для их устранения.

Заводская установка температуры срабатывания вентилятора

Температура включения зависит от того какой ЭБУ установлен и какие в нём настройки используются. В стоке первый вентилятор должен включаться на 97 градусах, второй на 104 градусах.

Ещё чуть-чуть и вентилятор должен включиться. Зависит от настроек в ЭБУ.

Изменить параметры включения можно при помощи бортового компьютера, например, БК ШТАТ. У нас БК нет, но мы подключали специально с другой машины, и выставили температуру срабатывания на 95 градусов. Кстати у нас в редакции одна из самых первых Приор. Тут заводская температура включения сразу двух вентиляторов на 104 градусах.

Старый дедовский способ включения вентилятора с кнопки, мы не рекомендуем.

Оптимальная температура

После выключения вентилятора температура должна быть на этой отметке. Если это не так, то смотрите термостат, скорее всего он гоняет жидкость по малому кругу.

Оптимальная температура включения вентилятора охлаждения зависит от условий эксплуатации автомобиля. Если основной пробег по трассе, то заводские установки (универсальные) — будут являться оптимальными. Если вы живёте в «тёплом городе», и часто стоите в пробках, то лучше температуру включения снизить. Так спокойнее.

Двигатель внутреннего сгорания – сложный механизм, для обеспечения бесперебойной работы которого должен быть соблюден целый ряд условий. И температурный режим – не исключение. Например, если температура будет недостаточной, то это негативно отразится на качестве образования топливной смеси в цилиндрах. Если же, напротив, нагрев будет чересчур сильным, то возможно заклинивание цилиндро-поршневой группы, что в свою очередь приводит к необходимости длительного и дорогостоящего ремонта.

Таким образом, нормальная температура (рабочая) для двигателя Лады Приора составляет 85-90 градусов. При повышении температурного режима до 97-100 градусов, должен автоматически включиться вентилятор. Если этого не произошло, то проблема может заключаться как в самом вентиляторе, так и в датчике его включения. Но в первую очередь следует проверить подключение проводов.

В ряде случаев происходит следующее: вентилятор не запускается ввиду слетевшей клеммы. Достаточно вернуть ее на место, и проблема будет решена.

Почему может выйти из строя вентилятор

Существует несколько видов неисправностей вентилятора отопителя Приоры. Наиболее распространены такие:

Проверить и отремонтировать непростую систему печки может не каждый автолюбитель. Если вы плохо разбираетесь в автоэлектрике, то стоит обратиться к профессионалам. В противном случае можно использовать приведенную ниже инструкцию.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Чтобы снять вент, выполните следующие операции:

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Ремонт неисправностей своими руками

О решении таких проблем, как неработоспособность предохранителей или самого датчика, мы рассказывать не будем. Здесь все и так просто — вышедшие из строя элементы извлекаются из мест установки и меняются на новые.

Отдельно нужно выделить замену вентилирующего узла — об этом читайте ниже:

1. Демонтируйте воздушный фильтр.

2. Открутите болты крепления, отмеченные стрелками.

Основные виды поломок

Существует две довольно распространенные неисправности: Когда вентилятор охлаждения приоры не включается в необходимый момент. Устройство постоянно работает, несмотря на невысокий нагрев ДВС. В первой ситуации можно говорить о технических поломках самого устройства либо выходе из строя предохранителя или реле. Во втором случае с большой вероятностью можно говорить о том, что причиной такого поведения является неисправный термодатчик.

Выявление причин неполадок и их устранение Причинами, способствующими ненадлежащей работе узла являются:

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

Рекомендуем: Замена цепи ГРМ Ниссан Теана

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Теперь конкретнее о том, как все это организовать.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

Для владельцев классических становится одной из важных проблем. Помимо различных нюансов, которые приводят к перегреву а, неработающий вентилятор радиатора

Смотрите также

Комментарии 47

Народ помогите мне у меня не включается вентилятор думал датчик но нет поминал все также не включается но когда снимаешь разъём с датчика то он включается и если одеть обратно то не отключается что делать и может это быть из за крышки на расширительно Приора у меня

Могло быть еще реле либо предохранитель

Это какой конкретно провод?

проблема решена! поменял провод на массу и всё заработало)) всем огромнейшее спасибо друзья!

проблема решена! поменял провод на массу и всё заработало)) всем огромнейшее спасибо друзья!

Не скупись поставь бортовик, масса пользы от него и температуру включения карлсона можешь выставлять и ошибки сбрасывать да много чего…

А виной всему плохая масса Так же ползал, менял… После переделки массы бортовик и приборка показывают разницу между собой в пару градусов

Не работают заслонки

Бывают ситуации, когда не работают заслонки, а их положение не переводится по команде. В такой ситуации посмотрите на состояние моторедуктора. Возможно, он вышел из строя.

Причиной поломки этого элемента может стать окисление контактов. Для решения проблемы разберите кожух и зачистите контактные соединения.

Замена электродвигателя вентилятора Приоры

Для выполнения работ вам понадобятся инструменты: ключ на «10», отвертка с плоским концом. Процесс снятия и установки элемента представляет собой следующие мероприятия:

Заключение Теперь в большинстве ситуаций, когда не работает вентилятор охлаждения приоры, вы можете выявить причины неполадок, а при необходимости самостоятельно устранить их.

Замена датчика температуры двигателя или ОЖ

На современных автомобилях, и Приора здесь не исключение, под капотом можно найти два датчика температуры. Ниже рассмотрим назначение каждого из них:

В данной статье будет рассмотрен именно второй вариант, так как он играет более важную роль в электронной системе управления двигателем. Для того, чтобы произвести данный ремонт Приоры, необходимо будет воспользоваться следующим инструментом:

Инструкция по замене датчика температуры двигателя (охлаждающей жидкости) на Приоре

Сразу стоит отметить, что Приора бывает как с 8-ми, так и с 16-клапанным двигателем, поэтому многие могут подумать, что процедура ремонта из-за этого будет отличаться. Но на самом деле — все будет на 99% одинаково. Корпус термостата находится также доступно, что на одно, что на другом моторе, поэтому добраться до него не составит труда.

Разве что, предварительно лучше снять патрубок, соединяющий воздушный фильтр и дроссельный узел.

Отсоединяем фишку (разъем) от датчика температуры, как это показано на фото ниже, предварительно отжав фиксатор.

Теперь берем головку с удлинителем и воротком, и с ее помощью откручиваем датчик, что продемонстрировано на фото ниже более наглядно:

Когда он крутится уже легко, можно окончательно вывернуть рукой.

При установке нового датчик температуры на Приору, необходимо воспользоваться специальным фиксатором резьбы, который хорошо виден на верхней картинке — темно-серого цвета.

Новый датчик температуры двигателя можно купить по цене от 200 до 300 рублей. Стоимость зависит от производителя данной детали.

Неисправности датчика температуры в салоне

Про датчик температуры в салоне мы упоминали выше. Он размещается в плафоне на потолке. При включении обогрева контроллер проверяет показания этого устройства и принимает решение о необходимости запуска или отключения.

Благодаря датчику, в салоне автомобиля поддерживается оптимальный микроклимат.

Для проверки его исправности сделайте следующее:

Если контроллер не среагировал на показания датчика, значит, последний неисправен и требует замены.

Ремонт и замена датчика температуры охлаждающей жидкости на Lada Priora

Датчик температуры охлаждающей жидкости (ДТОЖ) в автомобиле Приора выполняет функцию мониторинга теплового состояния силового агрегата. Благодаря ДТОЖ водитель всегда знает, до какой температуры прогрет двигатель и есть ли в системе перегрев. Подробнее о принципе работы, а также замене контроллера вы можете узнать из этого материала.

Характеристика и особенности ДТОЖ на Приоре

Многие автомобилисты путают ДТОЖ с датчиком температуры салона или окружающей среды, но это в корне неверно. Предназначение ДТОЖ заключается в мониторинге температуры хладагента в системе охлаждения.

В автомобилях Лада Приора расположено два регулятора:

ДТОЖ для Приоры
Что касается принципа работы, то он заключается в следующем. Основной регулятор находится в корпусе термостата, что позволяет обеспечить наиболее высокую точность импульсов. Поскольку ДТОЖ в любом случае соприкасается с расходным материалом, то есть антифризом, он моментально определяет изменения в температуре и отправляет соответствующие сигналы на ЭБУ. Последний, основываясь на полученной информации, производит корректировку работы мотора и меняет состав топливовоздушной смеси. При отсутствии или слишком маленьком уровне расходной жидкости в системе контроллер будет подавать неверные данные.

Возможные неисправности датчика

Если регулятор выходит из строя, для автовладельца это чревато следующими проблемами:

Если говорить конкретно о причинах, то ДТОЖ может быть исправным. Если это так, то автовладельцу необходимо произвести диагностику проводки и контактов — возможно, что все симптомы связаны с обрывом цепи или окислением контактов датчика (автор видео — канал Устройство и ремонт автомобиля).

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Перегрев двигателя на автомобиле Лада Приора ВАЗ 2170

В панели приборов любого автомобиля предусмотрен указатель температуры охлаждающей жидкости. Если двигатель перегревается, стрелка указателя приближается к красной зоне.

Проверка системы охлаждения

При первых признаках перегрева двигателя, если стрелка указателя температуры ушла в красную зону, но из-под капота не вырываются клубы пара, включите максимальный режим отопления салона (см. «Отопление и вентиляция салона»). Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя. Включите аварийную сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части. Дайте двигателю поработать пару минут при нормальной частоте вращения холостого хода с включенным на полную мощность отопителем салона.

ПРЕДУПРЕЖДЕНИЕ Не останавливайте двигатель сразу! Единственное условие — сохранение герметичности системы охлаждения. Если лопнул или соскочил патрубок или образовалось другое место утечки, кроме выброса охлаждающей жидкости из-под пробки расширительного бачка, двигатель придётся остановить немедленно!

После остановки перегретого двигателя начинается местный перегрев охлаждающей жидкости в местах контакта ее с наиболее теплонапряженными деталями двигателя и образование паровых пробок. Это явление называется тепловым ударом. 1. Заглушите на автомобиле Лада Приора ВАЗ 2170 двигатель. 2. Откройте капот и осмотрите подкапотное пространство (рис. 3.2). Определите, откуда вырывается пар. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке, на целость резиновых патрубков, радиатора, термостата.

ПРЕДУПРЕЖДЕНИЕ Никогда не открывайте сразу пробку расширительного бачка. Охлаждающая жидкость в системе охлаждения автомобиля находится под давлением, при открытии пробки расширительного бачка давление резко упадет, жидкость закипит и ее брызги могут вас ошпарить. Если вы хотите открыть пробку расширительного бачка на горячем двигателе, предварительно накиньте сверху плотную толстую тряпку и только после этого осторожно отворачивайте пробку.

Как осуществить проверку

Есть два варианта проверки работоспособности датчика:

Но сначала следует удостовериться, что на датчик идёт питание. Снимите фишку с ДТОЖ и мультиметром замерьте постоянное напряжение. Оно должно быть около 5 В. Если оно примерно в этих пределах — проверяем дальше.

Не снимая датчик — можно проверить его работоспособность следующим способом. Отсоединяем фишку. Измеряем сопротивление между контактами датчика. При холодном двигателе — сопротивление будет выше, а при горячем — ниже. Для примера приведём таблицу данных автомобиля ВАЗ-2110. У других машин, которые используют подобные датчики — цифры будут примерно такими же.

Для снятия датчика — достаточно будет простого гаечного ключа. После его снятия — нужно провести несколько измерений с водой разной температуры. Подогрели воду — налили в стакан. Туда же опускаем градусник и датчик. Точнее, его чувствительный элемент. К электрическим контактам подсоединяем щупы мультиметра. Замеряем температуру воды и сопротивление датчика. Данные фиксируем. Потом подогреваем воду еще немного и повторяем все действия. И так несколько раз, например, записывайте показатели при температуре +15 °С, +20 °С, +25 °С и так далее. А дальше просто сопоставьте эти цифры с цифрами в таблице выше. Но лучше — с технической документацией.

Как протестировать датчик на предмет поломки, не прибегая к помощи термометра? Делаем всё тоже самое, но доводим воду до кипения. И, обращаясь к таблице выше — сопротивление датчика должно быть

177 Ом. Конечно, тут возможны погрешности, так как пока вы приготовитесь делать измерения — вода будет холоднее на пару градусов, а значит и сопротивление чуть меньше. Это тоже стоит учесть.

Если датчик даёт вам сильно отличающиеся цифры — срочно под замену.

Общие теоретические сведения

Датчик включения вентилятора в разрезе

Где находится датчик включения вентилятора?

Так выглядит датчик на автомобиле

При каких температурах он должен срабатывать?

По какому принципу он действует?

Для того, чтобы сделалась замена датчика включения вентилятора на ВАЗ 2110 этого, конечно, знать не обязательно, но для общего развития пригодится:

Дует постоянно горячим

Еще одна ситуация, которая может возникнуть в процессе пользования печкой Приоры — не удается регулировать температуру, и из системы выходит только горячей воздух. Вращение регулятором не дает результата.

Источник
