Зачем манометр на фильтре для воды
Фильтры для воды | Водоочистители| Ижевск запись закреплена
Зачем манометр фильтру для воды?
Для начала выясним, что вообще такое манометр.
Манометр – это профессиональный прибор для измерения давления газа и жидкости в сосудах, трубах.
Манометр имеет простую конструкцию. В приборе различают корпус и шкалу, на которой отмечены измеряемые величины. Стрелка прибора является индикатором.
Манометры используют в разных областях: в химической промышленности, машиностроении, в нефте- и газодобывающей сфере, транспорте, медицине и т.д.
Манометры являются дополнительным оборудованием для подключения к фильтрам для воды. Данный измерительный прибор устанавливают, чтобы следить за состоянием системы. Чтобы водоочиститель работал эффективно, давление воды должно быть в норме. Манометр также поможет для первоначальной настройки фильтра и для его своевременного обслуживания.
МАЯК СЕРВИС также может предложить вам фильтры с обратным осмосом, уже оборудованные манометром.
https://vk.com/im?sel=-173141403
8-912-749-97-88 (WhatsApp, Viber)
Фильтр самопромывной с манометром для очистки воды
Очищенная вода не только более полезна для здоровья, но и помогает продлить срок службы коммуникаций и бытовых приборов – стиральные и посудомоечные машины, электрические чайники, смесители.
Среди множества современных очистительных систем не последнее место занимают самопромывные фильтры. Главное их преимущество заключается в том, что они не требуют замены фильтрующего элемента, как традиционные водяные конструкции.
Особенности самопромывных фильтров
Самопромывные фильтры предназначены для очистки воды от механических примесей. Но в отличие от привычных устройств (например, обратного осмоса), фильтрующий элемент не требует замены, а очищается. После этого система снова работает в обычном режиме. Это выгодно отличает их от остальных типов.
В зависимости от размера частиц, которые способен улавливать фильтр, он бывает:
Фильтр может устанавливаться на трубу горячей или холодной воды. Данный критерий имеет значение, так как материал конструкции для холодной воды не выдержит более высокой температуры и деформируется.
Очистительный элемент может быть двух видов:
Первый вид практичный, поэтому более используемый. Зато дисковые фильтры характеризуются большей производительностью и возможностью обратной промывки. Но они обходятся дороже.
Очистка, в зависимости от конструкции, может осуществляться тремя способами:
В качестве дополнения самопромывные фильтры могу оснащаться манометром или редуктором давления.
Фильтр самопромывной с манометром для очистки воды
Одной из модификаций такого типа фильтров является модель с манометром. Это необязательная деталь, но она помогает контролировать давление в трубе. По этому показателю удобно определять, когда нужно очищать сетку или менять картридж. Если манометр показывает падение напора воды, значит, система забилась, и ее нужно почистить.
Еще лучше, если на трубу установить два манометра – один перед фильтром, а второй за ним. Таким образом, можно контролировать напор воды входящего в фильтр потока и его мощности на выходе. По разнице давлений можно определять степень загрязнения. Такой способ более наглядный.
Популярные производители и модели
Лидером в сфере производства самопромывных фильтров считается датская компания Honeywell (например, F76S или MiniPlus-FF06). Ее продукция отличается высокой надежностью и долговечностью. Комплектующие также продаются отдельно и легко заменяются. Единственный недостаток этих фильтров – сравнительно высокая стоимость, хотя она окупается сроком службы приборов.
Неплохо зарекомендовала себя фирмы TIEMME и Itap (Италия), SYR (Германия), Valtec (Китай). Их продукция отличается широким спектром модификаций и представлена в разных ценовых категориях.
Среди отечественных производителей явным лидером в данной области является компания «Гейзер». Модели более специализированные – отдельно для городской квартиры, большого загородного дома или коттеджа, есть и для промышленных нужд больших предприятий. Но среди линеек присутствуют и более универсальные модели. По качеству эти фильтры успешно конкурируют с импортными аналогами, а цена их ощутимо ниже.
Как подобрать подходящую конструкцию
Чтобы правильно подобрать самопромывной фильтр, в первую очередь нужно понять, с какими параметрами водопроводной системы он должен быть совместим. Главное, чтобы совпадали показатели температуры воды (под горячую или холодную воду он будет устанавливаться) и рабочего давления в трубе.
Немаловажным аспектом является и диаметр трубы, но если не угадали с этими показателями, вопрос можно решить с помощью переходников.
Не стоит выбирать устройство с большим запасом мощности. В этом нет технической необходимости, поэтому и переплачивать нет смысла.
Способы монтажа и подключения
Установка самопромывного фильтра осуществляется на горизонтальные металлические или пластиковые трубы с помощью фланцевых или резьбовых соединений. Важно, чтобы чаша фильтра была направлена вниз. Еще один ключевой аспект – фильтр на магистраль устанавливается только перед счетчиком.
Многие модели устроены так, что во время очистки фильтрующего элемента необязательно отключать всю систему, перекрывать воду и снимать сам фильтр с трубы. Однако специалисты рекомендуют устанавливать вентили, чтобы во время ремонта или замены перекрыть водоснабжение. Также желательно, чтобы в месте установки хорошо было видно манометр.
Плановое обслуживание и водопроводной системы, и фильтра осуществляется каждые полгода. При этом использование химических веществ и растворителей нежелательно.
Основные виды поломок и как их избежать
Чтобы самопромывной фильтр прослужил дольше, его необходимо регулярно чистить. Это обеспечит и подачу хорошо очищенной воды, и нормальный напор. Если на водопроводной магистрали наблюдаются частые перепады рабочего давления потока, рекомендуется дополнительно установить на фильтр редуктор давления. Он убережет прибор от перепадов давления и равномерно распределит его по всей длине магистрали.
Но главное – это правильная установка, тогда эксплуатация не предполагает никаких специальных указаний, кроме плановой прочистки.
Замена комплектующих, установка или переустановка самого фильтра должна осуществляться специальными предприятиями, которые имеют разрешение.
Всем доброго времени суток!
С момента окончания ремонта прошло практически два года, и как бы мы не старались всё поддерживать в первозданном виде, то там, то тут что-нибудь начинает отклеиваться, отколупываться или, как в этом случае, начал подтекать промывной фильтр тонкой очистки горячей воды в ванной комнате!

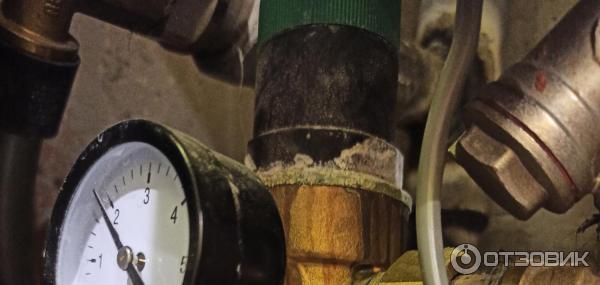

Сначала появился вот такой налет:
Ну а потом стало подтекать:
От греха подальше, я решил его заменить, не стал заморачиваться с возможным ремонтом, тем более, что позже оказалось, что этот фильтр и неразборный!
Поехал на строительный рынок и купил точно такой же, фильтр промывной с редуктором давления и манометром Tim 1/2 дюйма:
У некоторых может возникнуть вопрос, а зачем же я купил такой же, если предыдущий «дал дуба» через два года эксплуатации?
Выбор подобных фильтров тонкой очистки, чтобы в комплекте был и манометр, и регулятор давления не такой и большой.
Я всё же решил снова купить TIM, потому что у нас в разных местах их стоит 6 штук, и вышел из строя только один, дам им еще один шанс!
В общем вот что мы видим, открыв коробку:
А под ним в разобранном виде сам фильтр. Уложено всё кстати очень культурно, в пенопласт, формованный под комплектующие:
В комплект входит сама колба с промывным фильтром тонкой очистки (она металлическая). Для такого же фильтра холодной воды она стеклянная!
Сверху черно-зеленая конструкция, это регулятор давления воды, вращая зеленую крышку можно регулировать давление на выходе фильтра:
У нас на входе в квартиру давление в водопроводе около 6 атмосфер. Если не понизить давление таким вот регулятором, то во-первых все смесители и гибкие подводки будут подвержены большим нагрузкам и в конце концов, что-нибудь может потечь, а во-вторых расход воды будет большой.
Мы выставляем давление 2 атмосферы, этого достаточно для комфортного пользования водой и меньше вредит коммуникациям.
А манометр помогает контролировать давление, потому-что в установленном виде шкалу на редукторе практически не видно:
Манометр можно подключить к одному из отверстий на фильтре, закрытых вот такой черной заглушкой:
При установке фильтра нужно обязательно учитывать направление прохода воды и исходя из положения манометр вкручивать в то или иное отверстие.

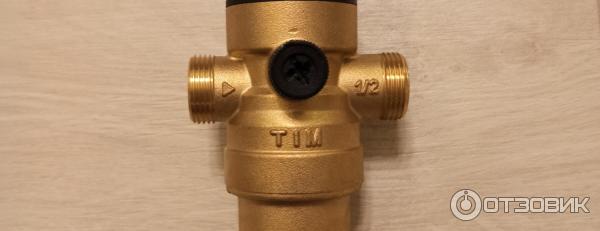

Направление прохождения воды указано стрелкой на фильтре:

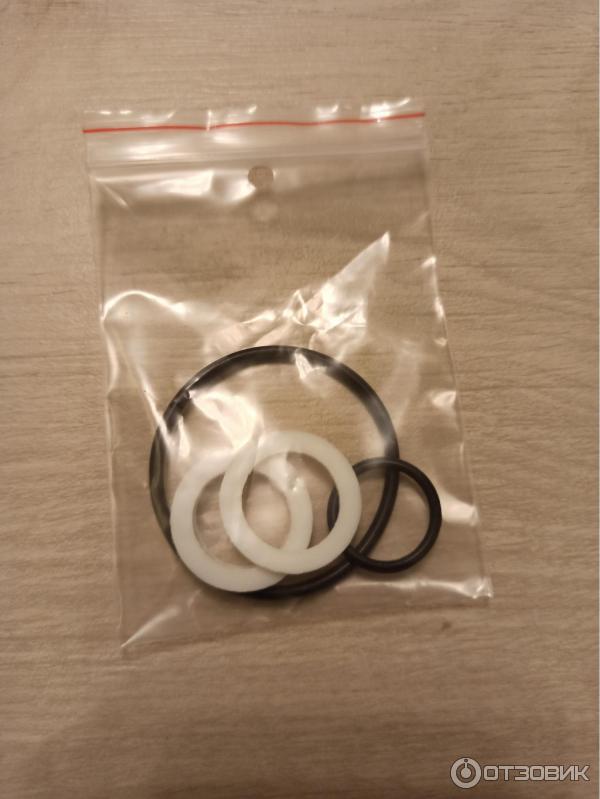

В комплект так же входит полный набор необходимых прокладок:

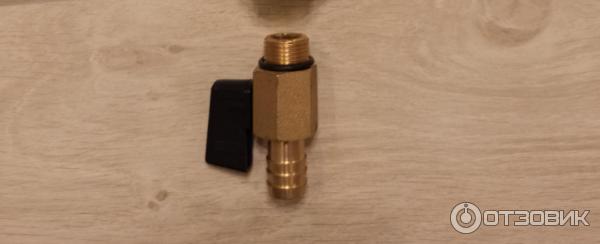

А это специальный кран, который называется штуцер дренажный, он нужен для спуска воды и промывки фильтра:

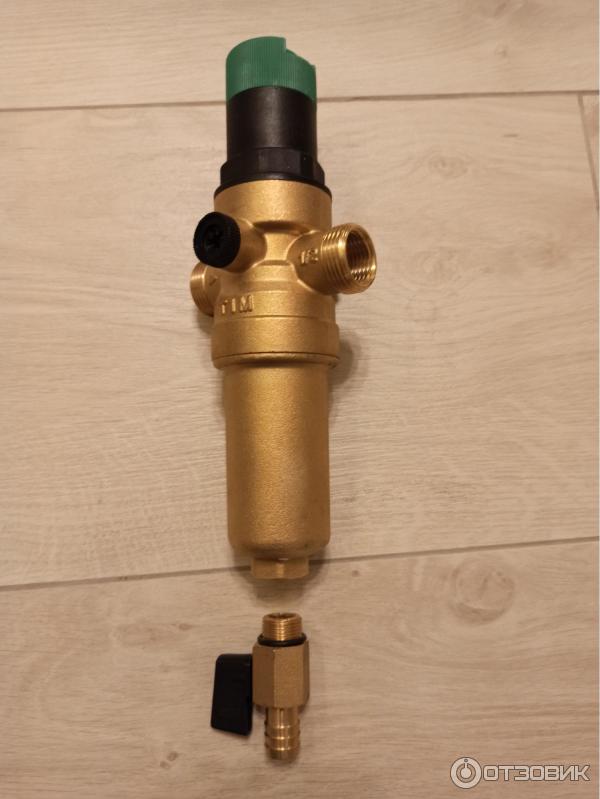

Он прикручивается снизу фильтра и имеет краник. Примерно раз в месяц нужно его открывать, и тогда вся грязь, которая осела на фильтре смоется в канализацию. Такая вот система самоочистки.
Снизу конечно нужно подключить шланг и вывести его в канализацию, вот так:

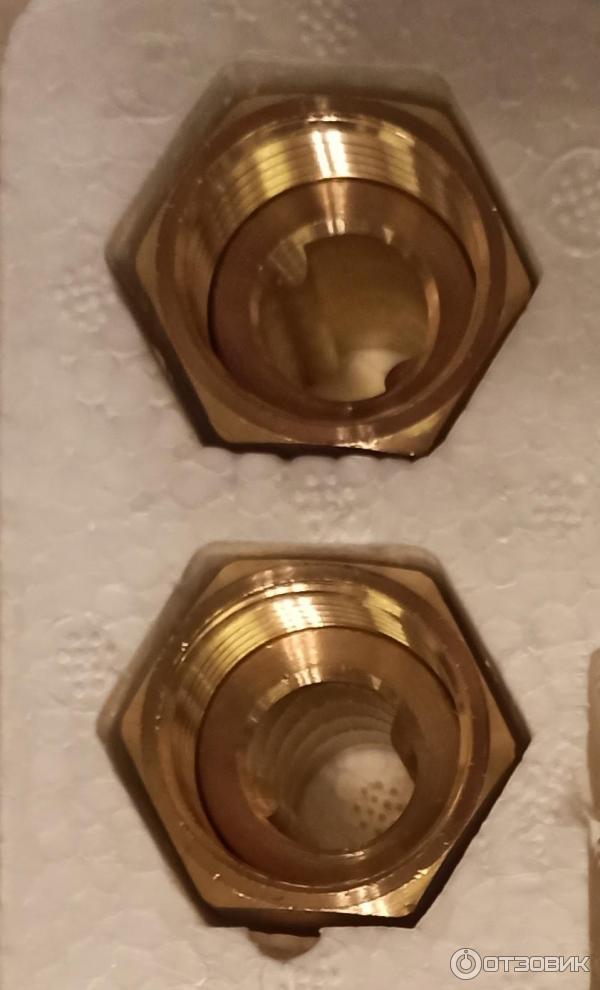

Ну и наконец соединительный комплект, две втулки с наружной резьбой 1/2 дюйма:

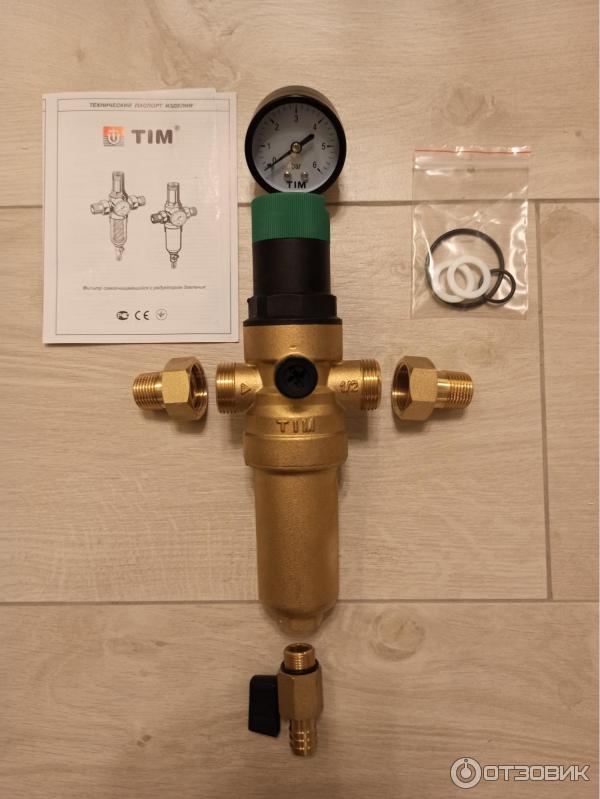

Весь комплект в разобранном виде выглядит вот так:
Ну а вот так новый фильтр выглядит после установки, «чистый и блестящий, прям как настоящий»)))
После установки прошла уже неделя, «полёт» как говорится нормальный)
+ Система удобная, в одном комплекте и фильтр, и редуктор давления, и манометр!
+ Сборка и установка простая, справится любой, у кого руки растут откуда нужно!
— Относительно дорогой, всё же 2500 рублей!
— Из 6 установленных штук, один «дал дуба» через 2 года, из-за него и отзыв, про новый, купленный взамен!
PS/ Этот новый фильтр тоже потек через 3 месяца, так что не рекомендую!
Фильтр для воды без сменных картриджей самопромывной
Очистка поступающей в квартиру воды от различных механических примесей очень важна. От нее зависит не только конечное качество жидкости, используемой при питье, но и срок службы всевозможных бытовых приборов. Обычные фильтры для воды, как правило, требуют периодической замены картриджей после того, как фильтрующий элемент выработал свой ресурс. Промывной фильтр механической очистки воды намного удобнее, так как позволяет за короткое время восстановить, хотя бы частично, характеристики очищающего элемента. В ряде случаев его не потребуется даже снимать.
Принцип работы
В обычных фильтрах механической очистки располагаются сеточки или сменные картриджи. В какой-то момент они забиваются, и уже не способны нормально фильтровать воду. Тогда приходится перекрывать подачу воды и откручивать фильтровальный элемент для его замены или очистки подручными средствами. Это не всегда удобно, так как очень часто эти приспособления располагаются в труднодоступных местах.
Самопромывные фильтры для воды лишены этого недостатка. На них есть специальный кран. При активации режима промывки через этот промывочный кран удаляется грязь, смываемая с фильтровального элемента. Способ может отличаться: специальная турбина, подача воды в обратном направлении. Естественно, прежде чем промыть фильтр, необходимо подставить под кран тазик, а лучше соединить его с системой канализации.
Преимущества
Достоинства фильтров для воды без сменных картриджей налицо:
К недостаткам самопромывных устройств можно отнести довольно высокую стоимость и требовательность к параметрам подачи воды в помещение.
По размеру улавливаемых примесей выделяют:
В зависимости от температуры жидкости различают фильтры для холодной и горячей воды:
Устройства для холодной воды часто имеют прозрачный корпус, что очень удобно: можно «на глаз» определить, насколько загрязнен фильтрующий элемент.
По характеру элемента очистки можно выделить такие фильтры:
По способу очистки самопромывные фильтры бывают:
Две последних разновидности редко можно увидеть в отдельной квартире. Такие самопромывающиеся агрегаты чаще используются на магистральных водопроводах высокого давления, которые служат для подачи воды в бассейны или целые дома.
Самопромывающиеся фильтры могут комплектоваться различными дополнениями:
Комбинированные фильтры
Большинство редукторов имеют конструкцию со сбалансированным седлом, что позволяет поддерживать постоянный уровень установленного давления, даже при изменениях входного давления в широких пределах.
Как правильно выбрать самопромывной фильтр
Советы по выбору будут следующими:
Приобретать лучше самопромывные фильтры известных производителей. Можно ориентироваться на отзывы друзей и знакомых. Это убережет от ненужных сюрпризов, сэкономит деньги и время.
Ведущие производители
Бесспорным лидером на рынке этих товаров является датская фирма Honeywell. Ее продукцию отличает высочайшая надежность. Отличное качество комплектующих обеспечивает долгий срок эксплуатации и замену отдельных деталей агрегата при необходимости. Фильтры для очистки воды Honeywell дополняются манометрами и редукторами давления. Единственное, что ограничивает спрос на изделия этой фирмы – высокая цена.
Большую популярность на рынке завоевали различные модификации самопромывных фильтров итальянской TIEMME, немецкой SYR, а также фирм Valtec и Itap. В широкой линейке их продукции без труда можно найти требуемый вариант фильтра в зависимости от ваших возможностей.
Из российских производителей следует отметить компанию «Atoll». Ее фильтры успешно конкурируют с европейскими производителями не только у нас в стране, но и на мировом рынке. «Atoll» оказывает предпочтение более специализированным моделям, выпуская как фильтры для индивидуального использования в квартире, так и целые комплексы по очистке воды для загородных домов и даже предприятий. При высоком качестве очистных агрегатов в пользу российского производителя часто говорит более приемлемая цена.
Выбор редакции
Наиболее подходящим и удобным вариантом приобретения сетчатых фильтров для квартиры — это набор фильтров для холодной и горячей воды
Набор сетчатых фильтров atoll FF06-1/2А+АM — предназначен для очистки горячей и холодной воды от песка, ила, ржавчины. Размер ячеек сетки 100мкм. Улавливает основную массу загрязнений и представляет собой первую ступень в многоступенчатых системах водоподготовки, защищая от механических примесей фильтры последующих ступеней и бытовую технику и тем самым во много раз продлевая срок их службы.
Если давление не стабильно, то лучше выбрать модель серии atoll FK06 c редукционным клапаном.
Что из себя представляет и для чего нужен манометр для измерения давления воды?
Если надо проконтролировать давление воды в трубе, на помощь приходит манометр. Сложно найти гидравлическую систему, в которой бы он не использовался.
Устройство с пружинящей трубкой изобрел в 1845 году швейцарский инженер, и с тех пор оно не сильно изменилось. В этой статье рассмотрим, что такое манометр для измерения давления воды, каких видов он бывает, как и где устанавливается и т.д.
Что это за устройство?
Манометр – это прибор для измерения избыточного, то есть искусственно созданного, давления воды, пара или иной рабочей среды.
Говоря простыми словами, он показывает, насколько водяное давление в трубе больше атмосферного.
В быту, сфере ЖКХ и на промышленных предприятиях наиболее распространены приборы с пружиной в виде трубки овального сечения (носит имя Бурдона – человека, запатентовавшего ее). Они просты по конструкции и недорого стоят.
Внешне водяной манометр – округлый предмет в металлическом или пластиковом корпусе. Циферблат со шкалой закрыт оргстеклом из метакрилата или поликарбоната.
Зачем устанавливается?
Измерительные приборы устанавливают, чтобы следить за состоянием системы. Давление в трубопроводах не должно превышать некоторого порогового значения. В то же время оно должно быть достаточным для работы различных устройств.
Места установки:
Манометры покупают для личного пользования, чтобы, например, периодически контролировать давление воды, поступающей в смеситель.
На постоянной основе их устанавливают на насосных станциях рядом с гидроаккумуляторами и реле давления, чтобы автоматически включать и выключать насос. Часто манометры входят в состав блоков автоматики.
Принцип действия
В деформационном (пружинном) манометре вода попадает в изогнутую трубку, сделанную из медного сплава. Давление воды приводит к деформации трубки, соединенной с механизмом, который заставляет поворачиваться стрелку.
Манометры с одновитковой пружиной рассчитаны на давление до 100 атм. Для измерения более высокого давления применяют пружины с несколькими витками, закрученными в спираль или винт.
Какие виды существуют?
Список основных видов манометров для воды:
Чем отличается от датчика?
Манометр – это прибор, который дает возможность определять в любой момент времени давление. Он может снабжаться датчиком, термометром и другими дополнительными элементами.
Датчик – часть системы оповещения. Он срабатывает только при каком-то определенном значении давления. Показания датчика преобразуются в сигнал, позволяющий отрегулировать работу системы в автоматическом или ручном режиме.
Критерии выбора
Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.
Важные критерии выбора:
Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.
В техническом паспорте нового прибора обязательно должна стаять отметка о заводской поверке. Давность поверки менее года подтверждает, что прибор дает правильные показания.
Где и по какой цене продаются?
Цена на манометр зависит от его конструкции. Самый простой аналоговый прибор стоит порядка 120 р. Если он снабжен термометром, то цена увеличивается в два раза. Цифровые устройства в десятки раз дороже.
Известные торговые марки в России:
Это далеко не полный список. Зарубежные аналоги, кроме цены, ничем принципиально не отличаются. Исключение могут составлять лишь узкоспециализированные приборы.
Купить манометры можно в интернет-магазине, непосредственно у производителя или компании, которая занимается продажей контроль-измерительных приборов. Ими торгуют магазины по продаже оборудования для отопления и водоснабжения.
Подключение к системе водоснабжения
Чтобы измерить давление в водопроводной системе, к ней надо подсоединить манометр.
Возможные места подключения к водопроводу в квартире:
Перед тем как разгерметизировать систему (открыть краны), надо перекрыть воду. Если манометр устанавливается для постоянной работы, то его необходимо защитить от гидроударов, пульсаций среды, перепадов температур.
Для этого перед ним устанавливают:
Устанавливая манометр, надо следить, чтобы циферблат был расположен вертикально, а показания хорошо читались. Запрещено прикладывать усилия к корпусу, закручивая его.
Условия эксплуатации и считывание показателей
На циферблате водяного манометр указывается давление. Оно может измеряться в барах, Паскалях или атмосферах.
Пользоваться манометром можно только в тех условиях, которые оговорены в техническом паспорте. Давление на прибор должно подаваться плавно.
Эксплуатация запрещена, если:
Чтобы быть уверенным в правильных показаниях манометра, надо проводить поверку. Новые приборы поверяет изготовитель. Далее контролируется время между поверками.
Допустимый срок указан в паспорте и составляет 1 или 2 года. Поверку проводят в Центре стандартизации и метрологии или в организации, у которой есть лицензия.
Возможные поломки и пути их решения
Причиной поломки приборов становится некачественный материал изготовления или нарушение правил эксплуатации, например, превышение рабочего давления или использование при температуре, на которую он не рассчитан.
Но не всегда это рентабельно. Зачастую дешевле установить новый манометр.
Поломки, которые можно устранить:
Если износились зубцы передаточного механизма или погнулась пружинная трубка, то такой манометр не подлежит ремонту.
Заключение
Прежде чем устанавливать манометр, надо убедиться в его исправности. При соблюдении правил эксплуатации он прослужит 1-2 года, не нуждаясь в поверке.
Самые дешевые манометры – деформационные, механические. Более дорогие – цифровые, оснащенные датчиками температуры, позволяющие дистанционно управлять насосами, компрессорами и другими устройствами.
