Вилки и розетки SCHUKO

SCHUKO ( от немецкого Schutzkontakt «защитный контакт» ) – это система силовых вилок и розеток стандарта CEE 7/4. Такие вилки и розетки, как правило, снабжены защитным заземлением и используются в сетях на 230 В с силой тока 16 А.

УСТРОЙСТВО

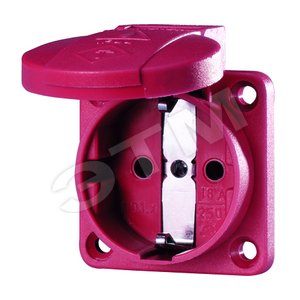

У вилки Schuko есть два круглых штыря диаметром 4,8 мм (длина 19 мм, расстояние между центрами 19 мм) для фазы и нейтрали и две плоских контактных скобы сверху и снизу вилки для защитного заземления. Розетки Schuko образуют углубление, в которое вставляется вилка. Вилки и розетки Schuko неполяризованы, подключение фазы и нуля не контролируется. Как и большинство типов европейских розеток, розетки Schuko могут принимать Евровилки.

При вставке в розетку вилка Schuko закрывает собой полость розетки 1 и первым делом устанавливает подключение защитного заземления через заземляющие скобы 2 прежде, чем фазный и нейтральный штыри 3 войдут в контакт. Так исключается прикосновение к штырям у вставленной в розетку вилки, а значит не требуются изолирующие рукава на штырях. Направляющие пазы 4 нужны для устойчивости, они позволяют использовать большие и тяжёлые вилки (например, со встроенным трансформатором или таймером).

Не рекомендуется включать вилки Schuko в розетки, не предназначенные для неё. В случае подключения к нестандартным розеткам:

В российских домах старой постройки отсутствует заземляющий контур. Поэтому нередко ко вновь установленным розеткам Schuko заземление либо не подводится вообще, либо заземляющий контакт соединяется с нулевым проводом в розетке, либо приборы заземляются на трубы отопления, водопровод, или на арматуру дома. Всё это является нарушением техники безопасности. ГОСТ 7396 не запрещает использование розеток с отверстиями, диаметром 5,5 мм, рассчитанных на 16А, но при этом не имеющих заземляющего контакта. Подобные розетки изготавливают во многих странах. Использование таких розеток также является нарушением принципов безопасности, заложенных в стандарте Schuko.

Источник

Система CEE

Под Системой CEE (CEE означает Commission on the Rules for the Approval of the Electrical Equipment или: Международная комиссия по правилам аттестации электрооборудования) понимают попытку ЕЭС согласования общепринятых в Европе разъёмов для силовой электросети. Внутригосударственные системы разъёмов рассматривались как препятствия в развитии торговли, и их следовало заменить на единую всеевропейскую систему CEE. Это предложение было отклонено CENELEC осенью 1996 года. Из этого проекта берёт начало список и нумерация общеупотребительных систем разъёмов, находящихся в употреблении по сей день, чтобы можно было их характеризовать. Пример: немецкая вилка Schuko имеет обозначение CEE 7/4.

Примеры

Неполный список CEE-стандартов ряда 7:

Стандарт	Описание
CEE 7/4	Немецкий разъём Schuko (Тип F)
CEE 7/5	Французский разъём (Тип E)
CEE 7/7	Гибрид вилки типа E и Schuko (Тип EF)
CEE 7/16	Евровилка (Тип C)
CEE 7/17	Контурная вилка

Трехфазные разъёмы CEE

Полезное

Смотреть что такое «Система CEE» в других словарях:

Система изменения фаз газораспределения — (англ. Continuous variable valve timing, CVVT) регулирует параметры открытия клапанов в соответствии со скоростью вращения и нагрузкой на двигатель. Благодаря этому достигается более эффективное использование мощности двигателя, снижается… … Википедия

Система непосредственного впрыска топлива в дизельных двигателях — Она же Common rail (коммонрэйл) (англ. общая магистраль) современная технология систем подачи топлива в дизельных двигателях с непосредственным впрыском топлива. Схема топливной системы в двигателях Common rail В системе Common rail насос… … Википедия

Kia cee’d — Kia Cee d … Википедия

Schuko — Двойная розетка Schuko со вставленной вилкой Не следует путать с Евровилкой. «Schuko» (произносится «Шуко») это разговорное название системы cиловых вилок и розеток для переменного тока, официал … Википедия

Europlug — Типичная евровилка Не следует путать с вилкой Schuko. Europlug (CEE 7/16) это плоская двухполюсная штепсельная вилка для переменного тока. Рассчитана на напряжение до 250В и ток силой до 2,5А … Википедия

Контурная вилка — (CEE 7/17), механически поляризованная версия Контурная вилка (Обозначение типа: CEE 7/17) была разработана, чтобы, подобно Евровилке, применяться во всей Европе. Она применяется, когда устройство не требует защитного заземления, но п … Википедия

Список стандартов штепсельных разъёмов — В мире наиболее распространены два основных стандарта напряжения и частоты. Один из них американский стандарт 110 127 Вольт 60 Герц, совместно с вилками A и B. Другой стандарт европейский, 220 240 Вольт 50 Герц, вилки типов C M … Википедия

Список стандартов штепсельных разъёмов и электросетей — Эта страница информационный список. См. также основную статью: Силовые вилки и розетки для переменного тока В мире наиболее распространены два основных стандарта напряжения и частоты. Один из них американский стандарт 100 127 Вольт 60 Герц … Википедия

Силовые вилки и розетки для переменного тока — Эта статья о конструкции, технических особенностях и истории развития штепсельных разъёмов. О стандартах на штепсельные разъёмы, принятых в разных странах см. Список стандартов штепсельных разъёмов … Википедия

Kia Cerato — Kia Cerato … Википедия

Источник

Евровилка это ведь не Schuko?

В большинстве случаях разницей можно пренебречь.

Думал сыр-бор из-за контакта заземления. Думаешь на стабилизаторе напряжения вход сделали девочкой, а выход мальчиком? ТС чего-то молчит, выплеснул проблему, варитесь как хотите в собственном соку.

в розетке шуко нет этой особого штыря-контакта с землей. хотя у меня её в проводке на целевой квартире тоже нет.

спасибо кэп. только те на кого я жалуюсь этой инфе не вняли.

А нахрена тебе этот штырь?
В российском стандарте (еще со времен СССР) ноль является глубокозаземленной шнягой. В проводах что тебе в квартиру заходят НЕТ «земли». Так что, штырь замечательный тебе и втыкать некуда. Хотя, гусары бы нашли место.
В «стабилизаторах» что в лабазах лежат, между контактом нуль и землей емкость стоит. Что помогает всяческие электроприборы палить очень успешно. Да и напряжометром может приласкать неслабо.
UPS бери.

Еу привык у нас народ евровилкой называть шуко, считай это всеросийским диалектом

ЕМНИП в новостройках стояк подъездного щитка должен именно заземляться в подвале дома, независимо от заземления нуля на подстанции

Вообще-то вилки не предназначены для регулировки напряжения. Если будешь стабилизировать напряжения, сделай возможным подключения электроплитки и чайника, если они держат большее напряжение, напрямую. Незачем перенапрягать технику.

А нахрена тебе этот штырь?
В российском стандарте (еще со времен СССР) ноль является глубокозаземленной шнягой. В проводах что тебе в квартиру заходят НЕТ «земли». Так что, штырь замечательный тебе и втыкать некуда. Хотя, гусары бы нашли место.

ЕМНИП в новостройках стояк подъездного щитка должен именно заземляться в подвале дома, независимо от заземления нуля на подстанции

И не только. Это все старо как мир и прописали это не вчера.

В указанном доме в квартире электроплита, на которую идут (шли) два (фаза и нуль) Al провода на 4 квадрата. Никакой земли

TN-C-S, это AFAIK нормально и по современным меркам. Разделение общего PEN на PE и N в этажном щитке.

А в новостойках стояк именно заземлен и от него тянут провод заземления в квартиру

Ты сам дебил. Возьми разок и загляни что у тебя в квартире наверчено алюминиевым проводом.

Заглядывал и не раз, потому и говорю.

Разделение общего PEN на PE и N в этажном щитке

ЛОЛ. Читал дальше мой пост? Идут в квартиру тупо две алюминиевые жилы, отдельной земли даже для электроплиты нет

Идут в квартиру тупо две алюминиевые жилы, отдельной земли даже для электроплиты нет

У тебя отдельного провода от корпуса щитка точно не отходит?

Раздалбливал кухню до кирпича, ничего такого не находил, вся проводка две алюминиевые жилы.

Точно. Сейчас как раз ремонт делаем, я долго проводку исследовал на предмет возможности перетяжки. От щитка только ДВЕ жилы, причем раздельных. Розетка специальная, да, но форма контактов другая немного, сама розетка по форме квадратная и черная. Третий контакт вроде бы был, но ХЗ как туда земля попадала, разве что прямо к арматуре прикручена

Че-то я не понял, как ты умудрился технику пожечь, если напруга стабильней, чем по ГОСТу сказано (там, ЕМНИП, ±20В считается нормальным разбросом относительно 220)?

В обоих случаях, кстати, тебе стабилизатор — как мертвому припарки! Если ты не можешь словоформу разобрать, помогу: стабилизировать == выравнивать по амплитуде, т.е. сглаживать броски напруги (например, во время сварочных работ) и тиристорные выбросы! А когда у тебя стабильно 195В, стабилизатор тебе не поможет.

Тебе нужен нормальный бесперебойник-конвертер. Штука крайне дорогая, но можно и без аккумуляторов брать — просто конвертер. Он выпрямляет входящее в него сетевое напряжение и импульсником генерирует псевдосинусоиду 220В (50Гц) с более-менее стабильными характеристиками. Естественно, чем мощнее конвертер, тем дороже он будет стоить. Если несчастный 12-вольтный БП на пару сотен Ватт стоит около тысячи, то, думаю, конвертер на пару-тройку киловатт (как раз столько и нужно, чтобы электронику чувствительную запитать, а всяким холодильникам-микроволновкам-стиралкам насрать обычно) обойдется тебе тысяч в 15-20. И еще тысячи 2-3 на аккумулятор, если захочешь иметь возможность ИБП.

В советских домах так обычно и есть. Я когда родителям менял проводку, сделал просто: от щитка в квартиру входят фаза с нулем, а под окном (благо, всего-то четвертый этаж) вырыли канаву, забили штыри и заварили контур. От контура в квартиру завели землю

15мм² кабелем. Электрик приходил, замерил сопротивление — все ОК.

В советских домах так обычно и есть.

Источник

Schuko

«Schuko» (произносится «Шу́ко») ― это разговорное название системы силовых вилок и розеток для переменного тока, официально определённой в стандарте CEE 7/4 или известной неофициально как «Тип F».

Содержание

Устройство [ править ]

Безопасность [ править ]

Совместимость и распространение [ править ]

Большинство современных литых и разборных вилок Schuko являются гибридными версиями («CEE 7/7»), с отверстием, которое принимает заземляющий штырь французских розеток. CEE 7/7 стал стандартом де-факто по всему Евросоюзу и во многих других странах, следующих стандартам CENELEC.

Исключениями в Евросоюзе, не использующими CEE 7/7, являются:

В странах бывшего СССР используются либо розетки, принимающие вилки типа C, рассчитанные на штыри Ø4 мм, либо розетки Schuko, хотя встречаются розетки без заземления, имеющие отверстия Ø5,5 мм, в которые можно вставить вилку Schuko.

В Италии доминирует стандарт (CEI 23-16/VII), однако, Schuko одобряется и широко используется. Приборы продаются либо с итальянской вилкой, либо с Schuko. Некоторые розетки принимают вилки обоих типов, но в основном — только одного из них. Вилки Schuko чаще всего используются в приборах, потребляющих большой ток, таких как стиральные машины. Они довольно широко распространены в Южном Тироле, с его культурными, экономическими и туристическими связями с Австрией.

Страны, отказавшиеся от стандарта Schuko [ править ]

Хотя в Бельгии и Франции Schuko никогда не был стандартом де-факто, его можно иногда встретить в старых домах в восточном регионе Бельгии и в Эльзасе. Все новые установки соответствуют национальным стандартам.

В некоторых местах в Республике Ирландия Schuko устанавливался до 1960-х годов. Из соображений безопасности, для согласования с Великобританией (с которой у Ирландии долгосрочное свободное туристическое соглашение) и во избежание наличия разных типов розеток в Северной Ирландии и Республике Ирландия в Ирландии был принят стандарт BS 1363 (в Ирландии — IS401 (вилка) и IS411 (розетка)). Этот стандарт был принят, когда Великобритания выводила из обращения вилки и розетки BS 546 (которые также иногда использовались в Ирландии). Принятие стандарта BS 1363 позволило исключить возможность подключения заземляемых вилок Schuko к розеткам без заземления, или к розеткам BS 546 без подключения заземления. В Великобритании были похожие проблемы, и стандарт BS 1363 был специально разработан несовместимым с любой существующей системой, вынуждая тем самым соблюдать нормы заземления и использовать предохранители. Нужно также отметить, что в 1960-х годах проблема совместимости с другими странами не стояла, поскольку компактных электроприборов, которые люди брали с собой в путешествия, в то время было немного.

Однако в Республике Ирландия практика разводки проводов остаётся более похожей на принятую в континентальной Европе, в частности, в Германии. Розетки (которые, в отличие от британских, часто не имеют выключателей) обычно питаются от радиальных линий, рассчитанных на 16А или 20А, в отличие от кольцевой британской проводки, и обязательно защищены УЗО на ток утечки 30мА. Предохранители и другие элементы больше соответствуют германским стандартам DIN, нежели британским стандартам.

Schuko полностью выведен из обращения в Ирландии; его не встретить на предприятиях, очень редко он встречается в частных домах. Однако некоторые гостиницы для удобства предоставляют европейским посетителям розетки Schuko вместе с розетками BS 1363.

Критика [ править ]

Розетки Schuko критикуют за то, что они не снабжены предохранителем, неполяризованы по своей конструкции (хотя необходимость поляризации тоже подвергается сомнению), за значительное усилие для подключения и отключения вилки, что для некоторых людей является проблемой, и за большие габариты. Изготовленные из некачественных материалов или слишком тонкие контакты заземления имеют свойство сгибаться как к центру розетки, так и наружу, при этом заземление нарушается. Стандарт IEC 60906-1 разрабатывался как замена стандарту CEE 7/4, однако широкого распространения не получил.
