Начала Электроники

Программный комплекс, созданный с целью имитирования на компьютере процесса сборки электрических схем.

Основное назначение данного конструктора – помощь школьникам и студентам в изучении процессов и явлений, протекающих в электрических цепях. Эта обучающая программа представлена как мультимедийное приложение и позволяет исследовать особенности работы схем, а также выполнить измерения электрических величин подобно тому, как это происходит в реальном эксперименте. Программа «Начала Электроники» позволяет изучить:

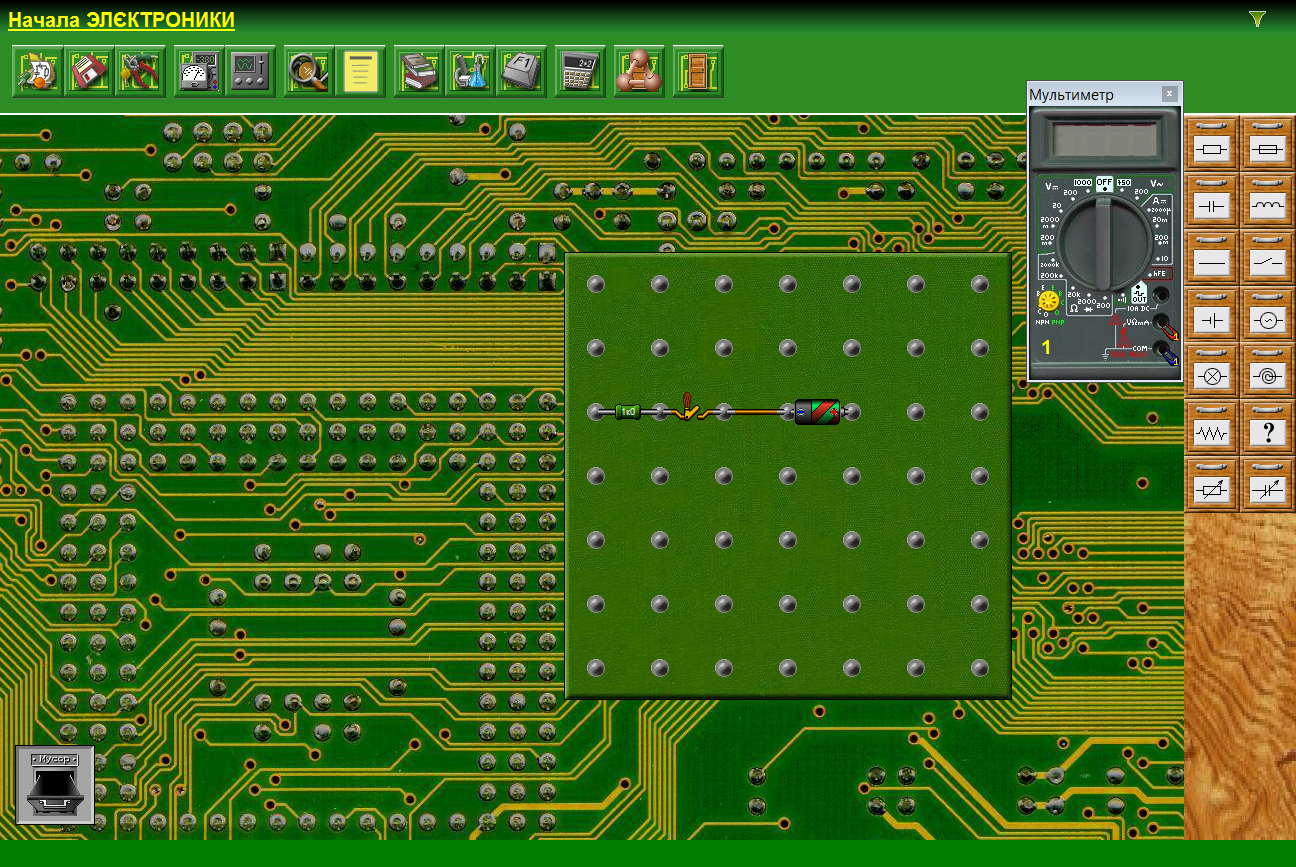

Рабочее окно программы включает в себя стол для монтажа с контактными площадками размерами 7 х 7, корзину для выброса перегоревших и ненужных деталей (кнопки «удалить» в конструкторе попросту нет), панели вспомогательных инструментов и комментариев, панель деталей. Библиотека компонентов не велика, однако содержит все ключевые элементы – резистор, предохранитель, конденсатор, катушку, монтажный провод, реальный проводник, выключатель, элемент питания, генератор синусоидального напряжения, лампочку, электронагреватель, реостат и переменный конденсатор.

Ключевой особенностей конструктора является его максимальная имитация реального физпроцесса. В частности изображения деталей и измерительных приборов представлены в «натуральном» виде, лампочки и электронагревательные приборы светяться и «сгорают», если рассеиваемая на них мощность превышает рабочие значения, резисторы, конденсаторы и предохранители также могут «выходить из строя», а большинство операций сопровождают звуковые эффекты.

Для проведения измерений программный комплекс «Начала Электроники» оснащен цифровым мультиметром и двухканальным осциллографом. Возможна постановка задачи по определению параметров неизвестной детали для чего имеется определенный элемент – «черный ящик», могущий быть резистором, конденсатором, индуктивностью или батарейкой. Среди прочих особенностей программы – вызов стандартного калькулятора Windows, просмотр состояния и изменение параметров каждой детали схемы, загрузка и сохранение результатов работ.

Программа была написана сотрудниками Казахского Государственного Национального Университета имени аль-Фараби (http://e1998.newmail.ru/, Казахстан, город Алма-Ата) под руководством доцента кафедры теплофизики и технической физики Кашкарова Владимира Васильевича. Первая версия конструктора «Начала Электроники» увидела свет в 2000 году.

Программный комплекс «Начала Электроники» распространяется бесплатно и свободно. Приложение содержит краткие правила работы, справочные материалы, касающиеся электрического тока и элементов электрических цепей, ряд лабораторных работ для выполнения. Кроме того вместе с конструктором распространяется множество файлов с уже готовыми схемами.

Программа представлена на двух языках – русском и английском.

Лабораторный комплекс «Начала Электроники» не требователен к ресурсам комьютера и работает под управлением операционной системы Microsoft Windows (95, 98, ME, NT, 2000, XP, Vista, 7). Для поддержки аудио эффектов необходима звуковая карта. Приложение устанавливается автоматически.

Распространение программы: бесплатная.

Официальный сайт Начала Электроники: http://zeus.malishich.com/

Форматы файлов Начала Электроники: E

Источник

Радиолюбитель

Последние комментарии

Радиодетали – почтой

Программа “Начала электроники”

Программа “Начала электроники”

Популярная радиолюбительская программа “Начала электроники” предназначена для начинающих радиолюбителей

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “ Радиолюбитель “

Программа “Начала электроники” предназначена в помощь учащимся (и преподавателям) средних, а также средних специальных учебных заведений для изучения разделов курса физики “Электричество”. Она естественным образом дополняет классическую схему обучения, состоящую из усвоения теоретического материала и выработки практических навыков экспериментирования в физической лаборатории.

Программа представляет собой электронный конструктор, позволяющий имитировать на экране монитора процессы сборки электрических схем, исследовать особенности их работы, проводить измерения электрических величин так, как это делается в реальном физическом эксперименте.

С помощью программы можно:

Программу можно также использовать в рамках ее возможностей и для других задач в самостоятельной творческой работе учащихся. К примеру, данная программа была использована в на занятиях в “Школе начинающего радиолюбителя”.

Одной из главных особенностей комплекса является максимально возможная имитация реального физического процесса. Для этой цели предусмотрено, например, следующее:

Это делается для того, чтобы учащийся наглядно видел последствия своих ошибок, учился разбираться в причинах того или иного неудачного эксперимента и вырабатывал необходимые навыки предварительного анализа схемы.

При запуске программы, на экран монитора компьютера выводятся:

Монтажный стол представляет собой набор из 7 х 7 = 49 контактных площадок, к которым “припаиваются” электрические детали, для сборки различных электрических схем. Каждая деталь может располагаться лишь между двумя ближайшими контактными площадками или вертикально или горизонтально. К деталям, в точки их соединения с контактными площадками, можно подключать щупы измерительных приборов. Выбор деталей из набора конструктора и “пайка” их на рабочем столе производится с помощью манипулятора “мышь”. Это делается стандартным для Windows – приложений способом – необходимо поместить указатель “мыши” на нужную деталь (указатель принимает вид пинцета), затем нажать левую кнопку “мыши” и, удерживая ее в нажатом состоянии, переместить деталь в нужное место монтажного стола. После освобождения левой кнопки “мыши”, деталь будет установлена в указанном месте. Ненужные и “испорченные” детали можно удалить со стола в “мусорную корзину” таким же способом.

Можно удалять детали со стола и другим методом. Необходимо “щелкнуть” на детали правой кнопкой “мыши” – появится окно с надписью “Выбросить деталь”. После подтверждения (щелчка на кнопке), деталь будет удалена в корзину.

Детали, “выброшенные” за пределы монтажного стола, но не в корзину, накапливаются в нижней части монтажного стола.

На столе одновременно не могут быть расположены источники переменного и постоянного тока.

Эту программу Вы можете скачать на сайте Радиолюбитель:

Начала Электроники (4.7 MiB, 23,436 hits)

Источник

Обзор образовательных наборов по электронике для детей (7+)

Интересный и доступный образовательный набор по электронике для детей — это, наверное, мечта любого родителя, кто хочет увлечь ребёнка чем-то «реальным».

Направление популяризации технического творчества среди детей — было в числе интересов нашего хакспейса, и с момента образования (3 года назад) мы следили за ситуацией в этой сфере — и за это время на российском рынке появилось несколько интересных образовательных наборов для детей.

Мы взяли для обзора наборы на базе макетных плат, что обеспечивает быстрый старт — позволяет получить работающую схему без необходимости пайки, разработчики наборов — российские компании, и целевой возраст от 7 лет.

Обзор будет включать три набора, от компаний Амперка, Киберфизика и Мастер-Кит:

Немного обо мне: 25 лет, диплом ИТ инженера. Познания в электронике заканчиваются университетским курсом. Иногда держу в руках паяльник (в основном, чтобы спаять провода), знаю, для чего нужен тот или иной элемент, если вспомню или найду формулу – могу что-то посчитать для схемы.

Брат, 7 лет от роду, учится в первом классе. Любит играть конструкторами, но не любит собирать сам. Интересуется компьютерами, телефонами, планшетами и прочими современными штуками.

Набор Микроник

Итак, первый набор, который я рассмотрел, был Микроник. Так получилось, что собирать его я начал в одиночку. Встретила опрятная с виду коробочка, внутри которой лежали аккуратно разложенные по пакетикам элементы и брошюра со схемами. До этого читал обзоры наборов от Амперки (и даже работал с одним таким) и поэтому исполнение мне показалось очень похожим. И не зря, это действительно оказался набор от Амперки. Брошюра очень красочная, все нарисовано с душой, достаточно понятно, хотя я был бы не против принципиальных схем и чутка теории.

Разложив все пакетики на столе и открыв брошюру, начал собирать схемы. Огорчило отсутствие батареек в комплекте, т.к. дома не всегда удастся найти три пальчиковых батарейки. Клеммник тоже оказался весьма капризным – провода пришлось дополнительно зачищать, но все равно оказалось сложно их крепить внутри клеммника. Доставать клеммник из макетной платы было не очень удобно, поэтому каждый раз мучался с отключением одного из проводов питания.

Сама макетная плата оказалась маленькая, а перемычки большими. Со сборкой первых схем проблем не возникло, хотя периодически приходилось поправлять и переставлять элементы, т.к. не было контакта с макетной платой. Дойдя до схемы с таймером 555 столкнулся с неожиданными трудностями. Собранная схема не работала. Примерно 20 минут потратил на внимательное изучение схемы, два раза с нуля пересобирал ее. И, наконец, после очередного раза, когда пошевелил все элементы – схема стала работать как надо.

Еще одна неприятная особенность, которая возникла при сборке набора обратно – складывать все пакетики оказалось неудобно. Места мало, крышка коробки с трудом закрылась.

В целом впечатления остались положительные – если судить по ценникам, то набор самый недорогой, и в целом вполне оправдывает свою цену – все разложено по пакетикам, все подписано, брошюра понятная и красочная, но макетная плата мне показалась маловата и ощущение, что элементы в макетке плохо держатся, т.к. иногда приходилось их поправлять, чтобы появился контакт.

Набор “Киберфизика”

На второй день к работе с набором подключился брат. Нас встретила большая красочная коробка с кучей коробочек поменьше внутри. Пока малой разглядывал брошюру, я прошелся по коробочкам – все аккуратно разложено, все подписано, все в отдельных пакетиках. Обратил внимание, что элементы разложены по коробочкам тоже неспроста: отдельно резисторы, отдельно полупроводники, отдельно конденсаторы и так далее.

Брошюрка оказалась достаточно информативной, тут присутствует перечень элементов, необходимых для сборки каждый схемы, принципиальная схема и схема для сборки на макетной плате. Брат быстро сообразил, что надо посмотреть, какие элементы нужны для схемы, и достать из соответствующего пакетика необходимые элементы.

Порадовал размер макетной платы – много места для творчества. Я собрал первую схему с одним светодиодом, потом брат по аналогии добавил другие светодиоды. С небольшой моей помощью собрали другие схемы.

На следующий день брат уже сам спокойно собирал разные схемки, разве что иногда просил помочь, когда промахивался с выводами элементов. За первый день собрали половину схем, и я задумался, что надо бы поискать в Интернете еще простеньких схем, на будущее

От набора остались исключительно положительные впечатления – все сделано на высоком уровне, понятно даже ребенку. Из недостатков могу выделить разве что относительно высокую цену (по сравнению с Микроник), но если посмотреть цены на элементы по отдельности и цену на соответствующие учебные материалы, то вопрос отпадает – цена становится вполне адекватной.

Набор Мастеркит

На третий день решили посмотреть, что же за набор из себя представляем Мастеркит. Это также достаточно большая коробка с оформлением в духе школьных учебников. Внутри оказалось брошюра, макетная плата, батарейка и… один пакетик с россыпью элементов.

Лично мне понравилось наличие теоретической части в брошюре. Тут и формулы расчета сопротивления, и формулы расчета емкости конденсаторов и изложение теории лично мне показалось более понятным и приятным.

Очень не порадовала колодка для подключения батарейки – после набора Киберфизики подключать провода оказалось очень неудобно – они то и дело норовили загнуться и не попасть внутрь макетки. В саму макетную плату, по ощущениям, элементы вставлялись лучше, но прозрачный пластик оказался не очень практичен в сравнении с белым – сложно разглядеть, куда подключен элемент. Также странным показалось подключение батарейки к макетной плате на схемах – плюсовой контакт подключаем к минусовой шине. Брату также пришлось объяснять, что обозначение шин «+» и «-» лишь для удобства.

Описываемые в брошюре схемы в основном идентичные, разве что сюда добавлен инфракрасный датчик, что добавило интереса.

В наборе мне понравилась брошюра с теоретической частью и языком изложения, но все достоинства перекрыли следующие недостатки:

— упаковка всех элементов в один пакетик
— немного странные схемы подключения питания
— плохая колодка для подключения батарейки к макетной плате

Выводы

Поскольку целью было сравнить три набора, то удобнее представить их в таблице:

Итого, я бы предпочел для начала занятий электроникой и схемотехникой набор Киберфизика, т.к. в нем есть все необходимое для начала и есть потенциал для дальнейшего изучения схем самостоятельно. Но и другие наборы так же могут заинтересовать электроникой.

Источник

Начала ЭЛЕКТРОНИКИ 1.2

Начала электроники – программа, что была создана для того, чтобы имитировать на компьютере процесс сборки разных схем электрического типа. Если желаете эту функциональную утилиту скачать бесплатно, то это можно сделать непосредственно на данной странице.

Какое главное назначение этой программы? В первую очередь она помогает разным школьникам, а также студентам изучать процессы, явления, что происходят в электрических моментах. Программа, которая обучает, может выглядеть как приложение мультимедиа, помогает изучать особенности работы схем.

Пароль ко всем архивам: 1progs

Выполнять измерения величин, как это может происходить в реальности. Благодаря подобному приложению, можно тщательно и внимательно изучить:

Очень важно понимать то, что благодаря подобной программе, вы сможете изучать все в реальных размерах. То есть, лампочки, проводки, детали, измерительные приборы — все это происходит, так как в жизни. Тренируясь на подобном приложении, вы точно научитесь тому, чего желаете узнать.

Битая ссылка или обновилась версия программы? Напишите об этом в комментариях, обязательно обновим!

Аналоги программы

Похожие программы смотрите в наших подборках программ

Источник

Программа для обучения электронике

Главные особенности и качества программы

Была разработана обучающая система для школьников и студентов младших курсов ВУЗов по курсу электричества. Обучающая система реализована как мультимедийное приложение, работающее в среде операционных систем WindowsXX, представляет из себя электронный конструктор, в котором учащийся может «собирать» различные электрические схемы и наблюдать за установившимся режимом их работы, подключая различные источники постоянного или переменного тока. При помощи конструктора учащийся может:

Центральным элементом приложения является монтажный стол, на котором учащийся может «паять» различные детали. «Пайка» деталей в нужные контакты монтажной платы ведётся путём перетаскивания их из панели на монтажную плату.

Справа от монтажной платы расположена панель с деталями. В конструкторе реализован следующий набор деталей:

В процессе своих исследований учащийся может пользоваться современными измерительными приборами в число которых входят цифровой мультиметр и двухканальный осциллограф. Учащийся может записывать собранные схемы на жёсткий диск компьютера или дискеты и в последующем читать их оттуда.

Авторы надеются, что программа «Начала ЭЛЕКТРОНИКИ» будет способствовать повышению интереса и способностей, а также более углубленным знаниям в области физики.

Группа разработчиков программы:

Программа разработана в Казахстане в г.Алма-Ате.
