Система впрыска топлива Mono-Motronic. Отличие от Mono-Jetronic.
Запись эта, по сути, бесполезная. Потому что Mono-Motronic, это на 95% Mono-Jetronic, и отличия невелики.
Можно было бы просто написать, что Mono-Motronic отличается от предыдущей системы зажиганием, и на этом ограничиться. Ну а как же многабукв? Вдруг кто-нибудь да асилит? Нее… так не пойдёт, хоть что-то написать надо. Напишу о особенностях и о вариациях Mono-Motronic.
Motronic — это сокращение от Mono Electronic (т.е. эта система дважды «Моно», и полностью звучит как Mono-Mono- Electronic). Mono Electronic в свою очередь предполагает объединение электронных компонентов систем питания и зажигания в едином электронном блоке. Выгоды очевидны: меньше проводов и разъемов, меньше изнашиваемых механических элементов. Конкретно, применительно к Mono-Motronic, объединили полностью электронную систему питания Mono-Jetronic с системой зажигания, которую так же сделали электронной и упаковали в единый корпус ЭБУ. Это процесс эволюционного развития.
Система зажигания в Mono-Motronic`е не имеет изнашиваемых механических регуляторов УОЗ, угол теперь полностью формируется и регулируется процессором в электронном блоке управления, опираясь на показания уже существующих датчиков. Таким образом решение выглядит идеальным: избавились от изнашиваемых узлов, сократили количество проводки, и при этом не добавили ни одного лишнего датчика.
Да, сам ЭБУ стал сложнее, но к тому времени электронная начинка стала дешевле и увеличился её функционал.
Добавлю, что система питания такая же, отличий особых нет и взаимозаменяемость почти полная.
На Ауди 80 Mono-Motronic стали устанавливать с 1990 года. Выглядит она почти так же. Но есть и небольшие внешние отличия. Это трамблёр не имеющий вакуумного регулятора (центробежного там тоже нет, но внешне это не видно), катушка зажигания с прикрепленным к ней небольшим коммутатором и пластиковый тройник системы охлаждения с датчиками «под защелку».
На Ауди 80 В3 ставился ранний вариант Mono-Motronic МА 1.2.1
На Ауди 80 В4 ставилось три варианта Mono-Motronic МА 1.2.1, МА 1.2.2 и МА 1.2.3 (последний имеет две разновидности ЭБУ)
Все блоки Mono-Motronic имеют быстрые коды (медленные коды есть только у МА 1.2.1). Т.е. ВСЕ блоки Mono-Motronic можно подключать и диагностировать с помощью компьютера.
Mono-Motronic МА 1.2.1. ЭБУ имеет разъём на 35 контактов. Есть медленные коды и быстрые (только «базовые настройки» и ошибки).
Mono-Motronic МА 1.2.2. ЭБУ имеет разъем на 45 контактов. Есть быстрые коды. произведено их было мало, встречается редко.
Mono-Motronic МА 1.2.3 (длинный блок) ЭБУ имеет разъем на 45 контактов. Есть быстрые коды. РХХ обычно 4-х контактный.
Mono-Motronic МА 1.2.3 (короткий блок) ЭБУ имеет разъем на 45 контактов. Есть быстрые коды (0-5 группы). РХХ обычно 6-х контактный.

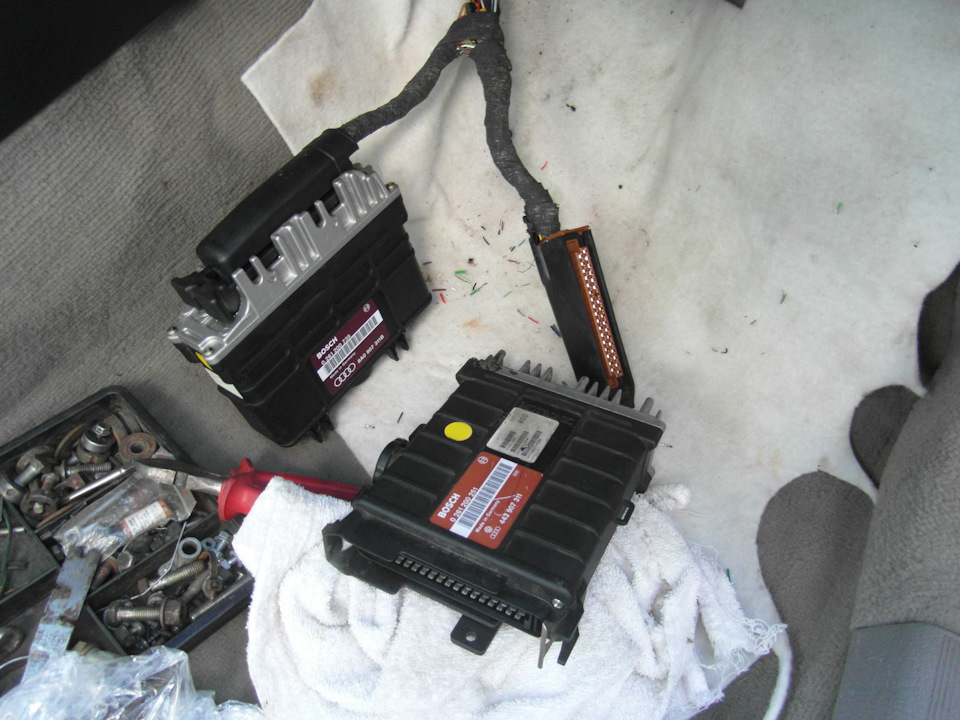

ЭБУ Mono-Motronic с разъёмом 45 контактов взаимозаменяемые. Правда, есть небольшой нюанс, блок МА 1.2.3 под 6хРХХ, будет выдавать ошибку, если его подключить к проводке автомобиля имеющего 4хРХХ. Но ездить всё равно можно, это никак не скажется на расходе или приёмистости, будет только плохое удержание заслонки при ПХХ.
Жгуты проводки Mono-Motronic под 35-ти пиновый ЭБУ и 45-ти пиновый почти одинаковые, отличаются только разъемами ЭБУ, одним проводом к датчику скорости и проводкой до РХХ, в том случае если 45-ти пиновый блок рассчитан под 6хРХХ. Т.е. переделать МА 1.2.1 в МА 1.2.3 довольно просто, надо лишь сменить разъем + ЭБУ, и добавить дополнительные провода (1 или 3). Я именно так и перешёл с МА 1.2.1 на МА 1.2.3 в коротком блоке:
Как можно видеть, я не стал отрезать разъем под 35 пин, а просто припаял к нему разъём на 45 пин. Теперь к моей машине можно подключить любой ЭБУ Mono-Motronic.
Что такое моновпрыск и как он работает
Современные автомобили по устройству системы, обеспечивающей подачу топлива в двигатель. разделяются на карбюраторные и инжекторные. Но также существует третий вариант топливной системы – моновпрыск. В своё время он стал промежуточным поколением между первыми двумя, поэтому имел и недостатки, и преимущества в работе. Что такое моновпрыск, как он работает, чем хорош – рассмотрим в данной статье.
Как устроен моновпрыск
Моновпрыск – это один из вариантов инжекторной подачи топлива в двигатель внутреннего сгорания. Его характерной особенностью является подача топлива в общую для всех цилиндров камеру. В ней смешивается воздушно-топливная смесь и направляется в тот цилиндр, который находится в открытом состоянии.
В настоящий момент выпуска автомобилей с одной топливной форсункой не ведётся, однако можно встретить относительного много машин старого производства, работающих по такому принципу.
Устройство моновпрыска. 1 — электрический топливный насос; 2 — топливный фильтр; 3a — потенциометр дросселя; 3b — регулятор давления; 3c — форсунка; 3d — датчик температуры воздуха; 3e — активатор холостого хода дроссельной заслонки; 4 — датчик температуры двигателя; 5 — лямбда зонд; 6 — электронный блок управления (ЭБУ)
Моновпрыск был разработан и введён в эксплуатацию в процессе ухода автопроизводителей от карбюраторов. Сначала изобрели систему с одной форсункой, а позднее – распределённый впрыск для каждого цилиндра, используемый сейчас.
Конструкция прибора включает в себя непосредственно форсунку, работающую под давлением, датчик температуры воздуха, регулятор давления топлива и возвратную топливную магистраль. По современным рамкам давление топлива для работы моновпрыска довольно низкое. Для управления открытием и закрытием форсунки применяется электронный контроллер. За дозирование топлива отвечает электромагнитный клапан, а воздуха – дроссельная заслонка.
Регулятор давления в моновпрыске выполняет задачу стабилизации давления и предотвращения пропуска воздушных пробок после выключения двигателя (это облегчает пуск двигателя в дальнейшем).
Как работает моновпрыск
В рабочем цикле форсунка, сделанная в виде электромагнитного клапана, обеспечивает импульсный вброс горючего. В её конструкцию, как правило, входят распылительное сопло, запорный клапан, возвратная пружина и соленоид. Дроссельная заслонка, регулирующая поступление воздуха, управляется через электрический или механический привод.
Чем моновпрыск отличается от инжектора и карбюратора
Ключевое отличие моновпрыска от распределённого инжектора заключается в том, что здесь используется одна форсунка для всех цилиндров. У распределённого инжектора форсунки стоят на каждом цилиндре отдельно. Благодаря этому при его использовании топливо расходуется экономичнее. Кроме того, использование общей форсунки снижает срок эксплуатации двигателя.
Дело в следующем. Если форсунка начинает работать неправильно, создаётся плохая топливно-воздушная смесь, ухудшается работа двигателя, появляется дополнительный нагар, внутрь камер сгорания попадает влага и т.д. Таким образом, ухудшение состояния форсунки сказывается на всём блоке цилиндров. В случае с распределённой подачей горючего износ одной из форсунок сказывается на работе только одного цилиндра.
По сравнению с карбюраторными системами, моновпрыск позволяет быстро запустить двигатель за счёт специального клапана, запускающего все необходимые процессы.
Инжекторные системы подачи топлива (включая моновпрыск) не «страдают» таким типичными для карбюраторов болезнями, как частое засорение, забивание жиклёров, залипание иглы, необходимость регулировки в соответствии с пробегом.
Для водителей-обывателей, которые не разбираются в особенностях настройки карбюраторов и влиянии качества горючего на работу двигателя, инжекторная система удобнее, потому что долго сохраняет заданные при установке условия езды. Карбюраторная система, в свою очередь, со временем теряет настройки, поэтому начинает «сжигать» больше бензина.
Читайте также: Инжектор и карбюратор — в чем разница и что лучше?.
Плюсы и минусы моновпрыска
Главными преимуществами использования моновпрыска для подачи горючего в двигатель являются:
На момент своего внедрения моновпрыск стал системой, которая позволила «посадить» за руль ещё большее количество обычных людей, далёких от понимания внутренних процессов автомобиля. Теперь состав топливной смеси регулировался автоматически, снижал расходы на горючее, улучшал КПД и снижал износ двигателя. Ранее, в эпоху карбюраторных двигателей, расход топлива зависел от настроек, которые нужно было задавать вручную и регулировать в зависимости от стиля вождения, дорожных условий, поведения двигателя и других факторов.
Но сегодня моновпрыск – устаревшая технология, проигрывающая системам с распределённым вбросом горючего практически во всём:
В целом, распределённые инжекторы – это современные топливные системы, которые менее требовательны к качеству топлива, снижают износ элементов системы, делают работу двигателя более стабильной и полезной (по КПД).
Читайте также: Что такое лямбда зонд и как он работает.
Трек-кар BAC Mono перешёл во второе поколение
Продажи нового BAC Mono стартовали. В Англии за базовую версию нужно выложить 165 950 фунтов стерлингов (14 млн рублей). Для сравнения, 320-сильный Ariel Atom 4 (до 97 км/ч ― за 2,8 с) стоит 39 975 фунтов (3,4 млн), а 314-сильный Caterham 620R (2,8 с) ― 51 990 фунтов (4,4 млн).
В 2011 году проект братьев Иэна и Нила Бриггсов (Briggs Automotive Company) казался авантюрой, но время всё расставило по местам. Трек-кар BAC Mono, допущенный на дороги общего пользования, оказался востребован у петролхедов настолько, что англичанам пришлось наладить поставки в 40 стран мира. А с нынешнего марта на этих рынках будут продаваться одноместные Mono второго поколения. Правда, снаружи сложно отличить новую машину от модификации R образца 2019 года. Ничего удивительного ― на базе «эрки» BAC Mono второй генерации и построен. Например, у них идентичные габариты: 3977×1836×1090 мм, колёсная база ― 2565 мм.
Передняя и средняя части кузова, фронтальная оптика, боковые воздухозаборники полностью копируют те же элементы от Mono R. Материал, из которого сделаны внешние панели, такой же ― углеволокно, обогащённое графеном. Двухрычажные подвески, их геометрия, двухрежимные амортизаторы Ohlins, а также углеродокерамические тормоза с моноблочными четырёхпоршневыми суппортами AP Racing тоже взяты от «эрки». А вот боковые зеркала, задняя часть кузова с более узким хвостом, светодиодные фонари и лёгкие колёса (каждое весит 2,2 кг) — собственные.
Благо список отличий продолжает новый двигатель, а то было бы смешно говорить о смене поколений. Между единственным креслом и задней осью расположен четырёхцилиндровый турбомотор 2.3 (336 л.с., 400 Н•м, система смазки с сухим картером), который разработали специалисты фирмы Mountune. Разгон до 97 км/ч у машины массой 570 кг занимает 2,7 с. Это на одну десятую быстрее ускорения прежнего базового BAC Mono (309 л.с., 580 кг) и медленнее версии R с агрегатом 2.5 (345 л.с., 555 кг). А вот максимальная скорость у всех трёх одинаковая ― 274 км/ч. И не менее гордо фирма BAC заявляет о том, что её новинка соответствует нормам токсичности Евро-6.
Правильно пользуемся современными климат-системами
Хорошо настроенная климатическая система ― инженерный шедевр. Учитываются даже такие нюансы, как используемая в то или иное время года одежда.
Правильный микроклимат в салоне автомобиля ― это не только вопрос комфорта. Если температура в кокпите повышается с 25 С° до 35, время реакции водителя увеличивается примерно на 20%. Например, фирма SEAT считает, что «перегретый» водитель опасен в той же степени, что и пьяный с содержанием алкоголя в крови 0,5 промилле. Кроме того, климатические системы помогают держать чистыми окна. Всё это вопрос не только уюта, но и безопасности.
Парадокс заключается в том, что мощности отопителей и кондиционеров достигают 8–10 кВт, тогда как для поддержания комфортной температуры человеческого тела необходимо в 50–100 раз меньше. Дело в том, что основную энергию приходится тратить на нагрев или охлаждение самого автомобиля, в частности элементов интерьера. Около трети поверхности тела пассажира соприкасается с сиденьем ― именно поэтому подогрев или вентиляция (охлаждение) сидений при малых затратах энергии дают большой эффект. Но климатическая система в любом случае должна подавать в салон не менее пяти-десяти кубометров воздуха в минуту, в зависимости от размера машины.
Считается, что в салоне наиболее комфортна температура от 18 до 22 С°. Это среднее значение, потому что ближе к полу должно быть на пять-восемь градусов теплее, чем в области головы. Такова физиология. Не зря бабушка надевала вам в детстве тёплые носки: греть надо прежде всего ноги. А охлаждать летом эффективнее всего грудь, спину и руки. Поэтому при отоплении основной поток горячего воздуха должен быть направлен вниз, а холодный напор летом ― в центральные дефлекторы. Кстати, с их помощью наиболее эффективно остывает и задняя часть салона.
Цифры, задаваемые вами на автоматическом климат-контроле, ― всего лишь некий условный индекс уюта, а не точная температура в градусах Цельсия. В разных частях света у людей свои привычки и представления о комфорте, и автопроизводители это учитывают. Одна и та же фактическая температура в салоне может соответствовать 20–22 «градусам», выставленным на пульте европейского автомобиля и 22–24 «градусам» ― в машине азиатского бренда. Поэтому пересев из Фольксвагена в Nissan, не удивляйтесь, что будете замерзать при привычной цифре «22» на дисплее.
Ручное управление направлением обдува ― тоже в некотором роде иллюзия. Даже если речь идёт об автомобиле с прямым механическим управлением «печкой», например, перевод рукоятки в положение «в ноги» означает лишь то, что вниз пойдёт основной поток. Десять-двадцать процентов воздуха всё равно будет подаваться на лобовое и боковые стёкла, чтобы они не запотевали, а разница температур между верхними и нижними слоями не стала дискомфортной. Сейчас почти все «печки» и «кондеи» достаточно мощны, а разница между плохими и хорошими системами заключена именно в нюансах подобных тонких настроек.
Раздельный климат-контроль ― безусловный плюс. Однако под одним и тем же названием скрываются системы разной степени совершенства. В бюджетных машинах можно индивидуально менять лишь температуру. Водитель, которому нужно разморозить боковые стёкла, неизбежно заберёт тепло от ног пассажиров. Продвинутые системы позволяют позонно управлять также направлением и интенсивностью обдува. И даже тонко настраивать разницу температур по слоям.
«Лицо» климат-контроля ― его пульт управления. Мы считаем, что он должен быть организован логично и рассчитан на руки в перчатках. Хорошо, когда даже в автоматическом режиме на дисплее показывается, куда и как дует климатическая система, а не просто горит Auto ― это спасает от лишних манипуляций. Для России особенно важно, чтобы легко было на ощупь включить рециркуляцию воздуха ― вероятность «упереться» на шоссе в дымящий КамАЗ или карбюраторный пазик, не имея возможности обогнать их на протяжении нескольких километров, очень велика. Спасение от сажи и вони в салоне ― только в закрытии заслонки рециркуляции.
Даже простейшие автоматические системы имеют датчик солнечной радиации, потому что когда солнечный свет попадает на кожу, наше восприятие температуры меняется. В более дорогих автомобилях таких датчиков может быть несколько. А ещё инфракрасные сенсоры запотевания стёкол (лобового и передних боковых), качества воздуха, содержания углекислого газа в салоне, информация от навигационной системы, например, о тоннелях… Продвинутые системы оценивают температуру в разных местах внутри блока HVAC. В общем, температура в салоне на самом деле постоянно меняется ― но если климат-контроль настроен классно, мы этого не замечаем.
В большинстве автомобилей климат-контроли работают адекватнее, чем среднестатистический водитель, управляющий микроклиматом вручную. Я регулярно езжу в такси, и, по моим наблюдениям, лишь единицы шофёров понимают, что и как нужно делать. Самые распространённые ошибки ― подача горячего воздуха не в ноги, а вверх и полное отключение вентилятора. Недостаток воздухообмена и неправильное распределение температуры в салоне ― прямой путь к утомлению и той самой потере адекватного времени реакции. Смысла в выключении вентилятора ― ноль: климатическая система фактически перестаёт функционировать вовсе.
Поэтому самый важный совет: не мешай машине работать! Выставить комфортный индекс температуры, нажать кнопку Auto и ничего не трогать. Но сначала надо позволить автоматике работать максимально эффективно ― открыть все дефлекторы, не заслонять датчики и не открывать окна и люк. Правда, если нежарко и нет опасности запотевания стёкол, можно вручную отключить кондиционер. Многие современные компрессоры регулируются по производительности плавно и не увеличивают расход топлива так драматически, как было лет 20 назад. Однако физику не обманешь: несколько процентов роста расхода всё равно «кондей» даёт.
Современные блоки HVAC (Heating, Ventilation, Air conditioning) ― то есть собственно «комбайны», готовящие и поставляющие воздух в салон, ― рассчитаны на постоянное использование кондиционера. Понятие «кран печки» фактически ушло в прошлое ― на большинстве машин охлаждающая жидкость циркулирует в радиаторе отопителя и зимой, и летом. Порой отопитель последовательно «врезан» в малый круг системы охлаждения, через него проходит вся жидкость, и на морозе «печка» начинает греть раньше и сильнее. Так сделано даже на вазовских машинах. Но летом раскалённый радиатор, пусть и перекрытый заслонками, тоже частично подогревает забортный воздух ― и рука тянется к кнопке A/C.
Вообще, отапливать автомобиль проще не становится. Чем эффективнее и экологичнее оказываются современные двигатели, тем меньше тепла они отдают. Чтобы скорее протопить салон, приходится идти на хитрости ― играть опережением зажигания, использовать частичную рециркуляцию воздуха и более дорогие паяные радиаторы. Эффективны электрические догреватели, некогда применявшиеся только с холодными дизелями, а сейчас необходимые и для экономичных малообъёмных турбомоторов.
Это вовсе не спиральные ТЭНы, как у бабушки на даче, а так называемые PTC-резисторы, где PTC переводится с английского как «позитивный температурный коэффициент». Нагревательный элемент изготавливается из легированной поликристаллической керамики на основе титаната бария, а смысл в том, что его производительность сама меняется в зависимости от температуры. Работают они при температуре около 270 С°, а КПД может превышать 90%! Обычно в легковушках применяются PTC-догреватели мощностью около одного-полутора киловатт.
Чисто конструктивно блоки HVAC почти не меняются, но совершенствуются в мелочах. Например, работают всё тише и эффективнее ― благодаря бесщёточным электродвигателям вентилятора, установленным на мягких опорах, а также специальному покрытию дефлекторов. Системы старт-стоп вынуждают применять испарители кондиционера с термоаккумуляторами ― запаянными трубками с жидкостью, встроенными в соты: чтобы прохлада была доступна и какое-то время после выключения двигателя. Всё чаще используются дефлекторы, в которых можно менять не только направление и интенсивность потока, но и его «фокусировку».
Новые подходы появляются разве что в связи с распространением электромобилей. Здесь от климатики требуется экономичность. Пяти минут работы шестикиловаттного отопителя автомобиля Tesla Model S достаточно, чтобы «украсть» примерно три километра запаса хода. Вместо традиционных систем есть смысл использовать «тепловые насосы», то есть «кондиционер наоборот».
Экономить начинают даже в мелочах: автоматика активнее использует режим рециркуляции, чтобы не тратить энергию на приведение «в должный вид» воздуха с улицы. Есть системы, отключающие воздухообмен в тех или иных зонах кузова, если там никто не сидит. В целом ― хорошо, когда важные системы автоматизируются и забирают у водителя часть рутины. Проблема только в том, что полностью адекватные климатические установки встречаются разве что в премиальных сегментах. И дело не только в числе датчиков или мощности РТС-догревателя ― но и в настройках, и в опыте автопроизводителя. Поэтому нажимая кнопку Auto, не теряем бдительности.
С моно в кваттро)
Интересует меня очень интересный вопрос. Многим повод по глумиться- но все же.
Вопрос заключается в том что в чем отличается конструктивно Audi A4 B5 от Quattro.
Что именно нужно переварить что бы сделать полный привод, я так понимаю стаканы и полик(с нишей по запаску) или еще что?Говорят пол кузова типо — туннель под кардан но у меня места там полно…можно их 2 засунуть!
P.S Ответы типо продай/купи не интересны.мне интересней поковыряться и сделать все самому.
Метки: quattro
Комментарии 123
Крайне интересную тему поднял. В прикладном смысле мне кваттро пофиг, но для общего знания модели очень познавательно было почитать комментарии.
На Ауди 80 В3 основной номер кузова указан:
1. На моторном щите (обязателен)
2. На номерной табличке (до недавнего времени допускалась отметка в ПТС «номерная табличка отсутствует, теперь снять с учёта или поставить на учёт такой автомобиль большая проблема и требует связей и/или денег)
3. В багажнике на бумажной бирке (где, кстати, ещё указан и мотор и комплектация и коробка и цвет) (смотрится почти всеми экспертами ЭКУ, почти всегда, но если отсутствует, криминала нет)
4. На правой средней стойке, в нижней части, маленькая бумажная бирочка со штриховым и цифровым нанесением VINа (смотрится не всегда, не является обязательной, отсутствует у многих машин, как правило, сдирается при покраске).
кроме того, существует, так называемый, дублирующий номер таблички, который нанесён вертикально на номерной табличке и на внутренней передней части левого порога. Его можно увидеть, если снять накладку порога, которая находится внутри салона в районе левой ноги водителя. Эти два номера должны совпадать, (между собой, но не с VIN), их ЭКУ-шники особенно любят смотреть, когда возникает малейшее сомнение в подлинности номера кузова. К тому же, про него знают далеко не все…
Да, еще есть бумажки с VINом, кодом двигателя, коробки и комплектации, которые находятся под обшивкой двух дверей и обшивкой потолка, но это уже исследуется при экспертизе.
P.S. Кстати, на Пассате В3, тоже есть дублирующий номер, хотя им пользуются гораздо реже.[B]
вот например предыдущая модель ауди.
сегодня катаются, завтра моча в голову стукнет, что слишком много серых авто и отправят всех номерки сверить и начнется, а все будет во благо автоваза.
