Выбор смазки для внутренних гранат типа «трипод»
Собрался я поменять передние привода. Поскольку ценник на них аховый, то конечно же берем контракт и меняем смазку в гранатах. И все бы ничего, но внутренние гранаты у нас не простые, а золотые триподы (или трайподы — кому как больше нравится). И, соответственно, смазка для них тоже нужна своя особенная, с полимочевиной. Тут-то и возник вопрос: что брать?
Мануал говорит следующее: «Используйте смазку предусмотренного типа … NKG302 (номер
детали 28495AE010)».
В надежде найти еще какие-нибудь варианты, я создал запись в своем БЖ. И, к моему удивлению, люди вообще не заморачиваются специальной смазкой для триподов и пихают то, что попадется под руку!
Продолжил поиски далее в интернете. Информации оказалось очень мало. Наткнулся на продукцию от ВМПАВТО. Я конечно рад за отечественного производителя, но, пока нет достаточного количества положительных отзывов, быть испытателем этой продукции не хочу.
Цепочка форумов вывела меня на тему на oil-club
www.oil-club.ru/forum/top…-sootnosheniyu-tce/page-1
Там было взято 3 смазки именно для триподов и проведены их испытания. Результаты тестов всяко лучше обычных советов.
Итак, какие смазки можно использовать для внутренних гранат типа «трипод»:
1. NKG302. Артикул 28495AE010 — рекомендация по мануалу.
2. Whitmores Polyna CV grease NLGI 1.5. Артикул E2841575 или 7020175 — 1 место в тесте на оил клабе.
3. Chevron Black Pearl NLGI 2. Артикул 254591642 — 2 место в тесте на оил клабе.
4. Slipkote Polyurea CV Joint grease NLGI 2. Артикул 42398-02 — 3 место в тесте на оил клабе.
5. HUSKEY Polyurea MP-2 Grease NLGI 2. Артикул 42103.
6. Miles. Артикул GG00090.
6. ВМПАВТО Смазка МС ШРУС триподный NLGI 1. Артикул 1807 — отзывов нет, предлагаю как крайний вариант.
Возможно, вы обратили внимание, что у названий смазок приписано «NLGI» с цифрой. Что это такое?
National Lubricating Grease Institute (NLGI) — Национальный институт пластичных смазок (США). Разработал классификацию смазок, которая приобрела международный статус. Вот сравнительная таблица разных классов
Надеюсь, эта запись поможет вам с выбором и сэкономит кучу времени на поиск подходящей смазки.
32. Замена смазки и хомутов трипоида.
Доброго времени суток!
Думаю многие уже сталкивались лично, либо читали о таком недуге как вибрация при разгоне. В большинстве случаев причина этому внутренний ШРУС ( трипоид), со временем из под хомутов пыльника начинает выдавливать смазку. В итоге получаем недостаточное количество смазки, грязь и влага проникает через неплотное соединение пыльника. Всё это приводит к преждевременному выходу из строя узла.
Вот собственно о чём я!

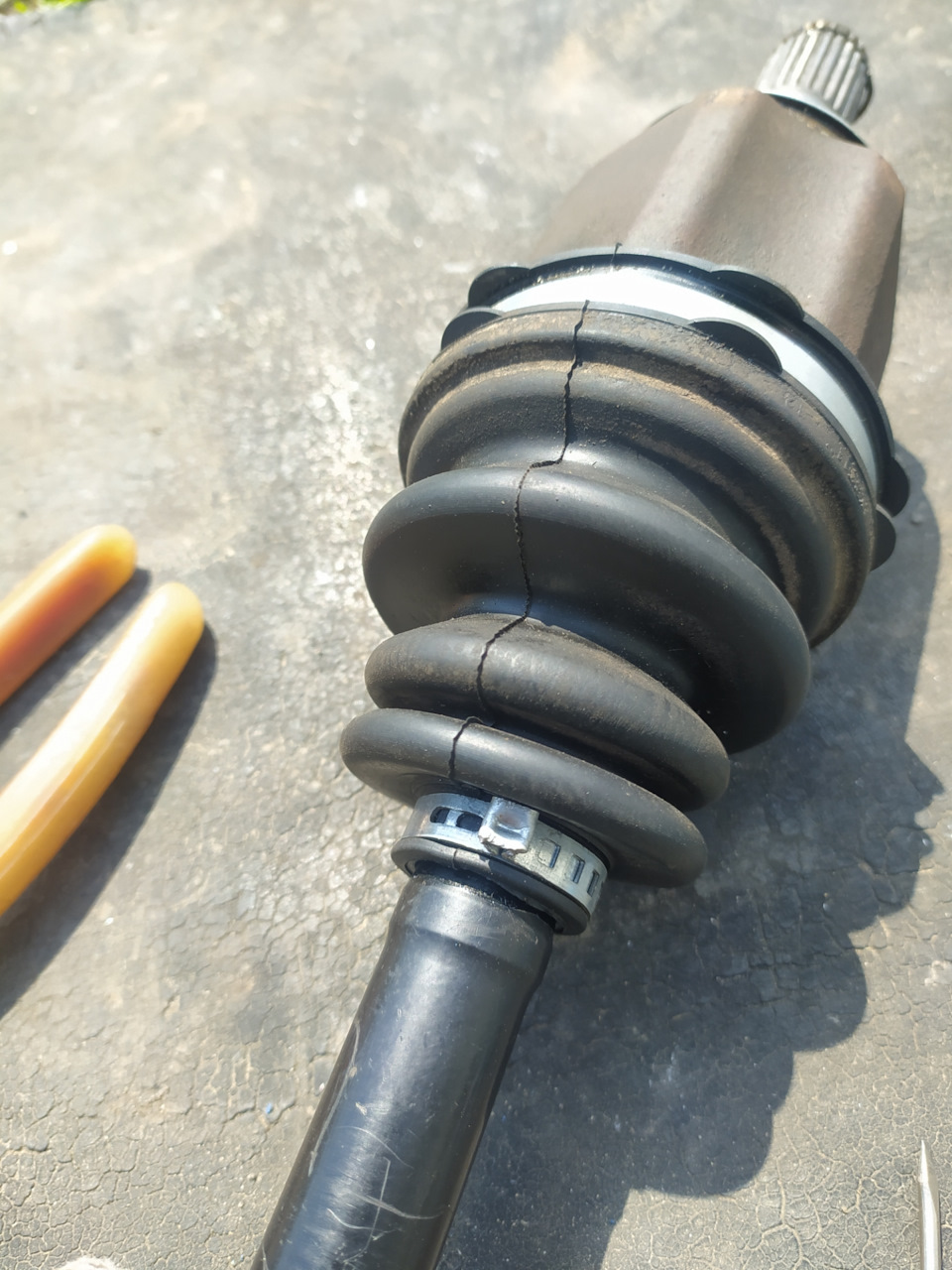

При сезонной замене шин увидел это безобразие, ослаб большой хомут внутреннего ШРУСа на левом приводе. Смазки выдавило достаточно много, забросало всё что можно и нельзя)))
После покупки Сида обнаружил небольшое количество смазки выдавленной из под маленького хомута, тогда обошёлся только его заменой.
Ребята советовали добавить немного смазки на месте, но так выдавливало уже дважды, непонятно сколько её осталось было решено снять вал и заменить полностью.

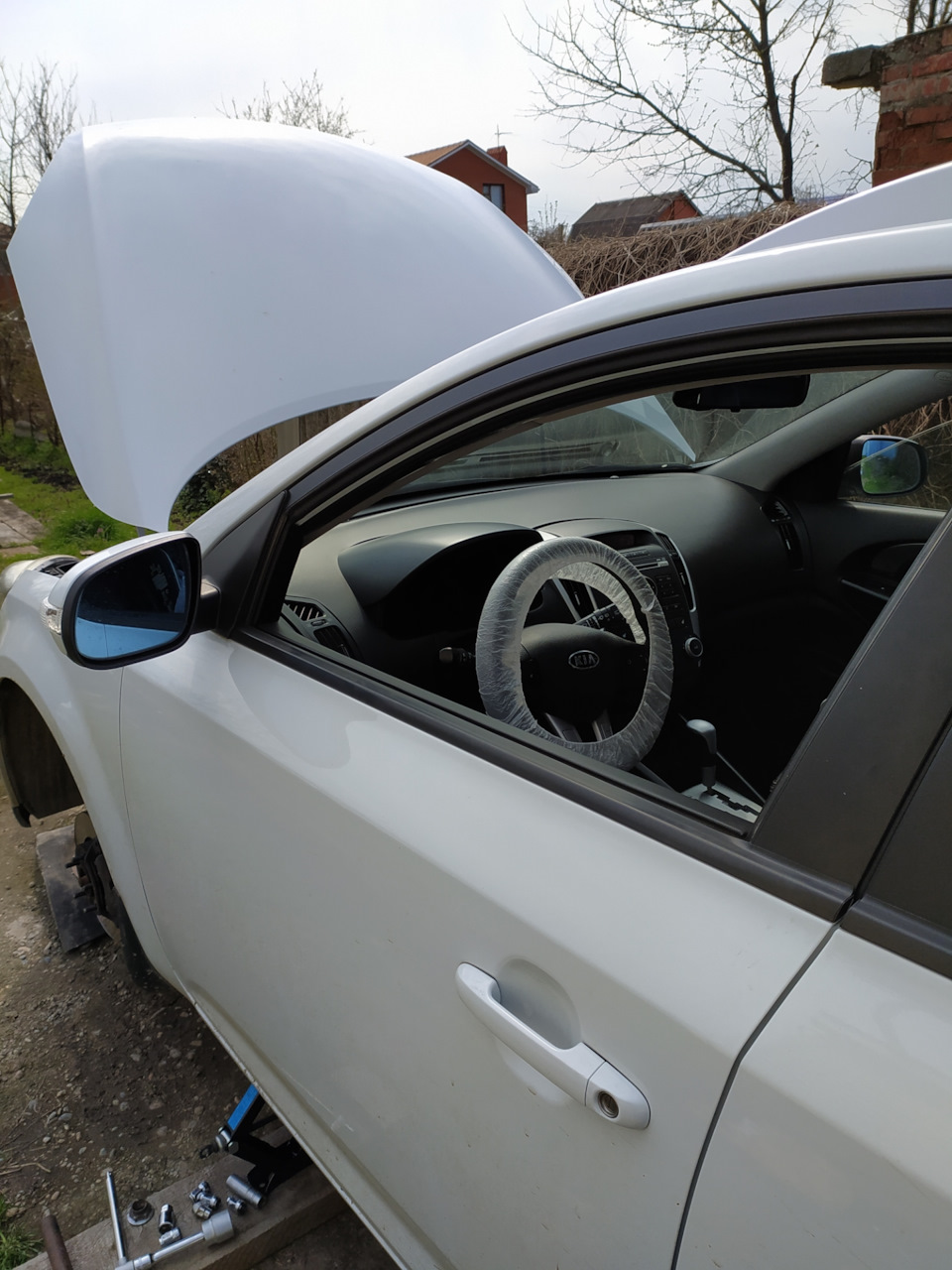

И так, начнем… Стараюсь не пачкать салон.

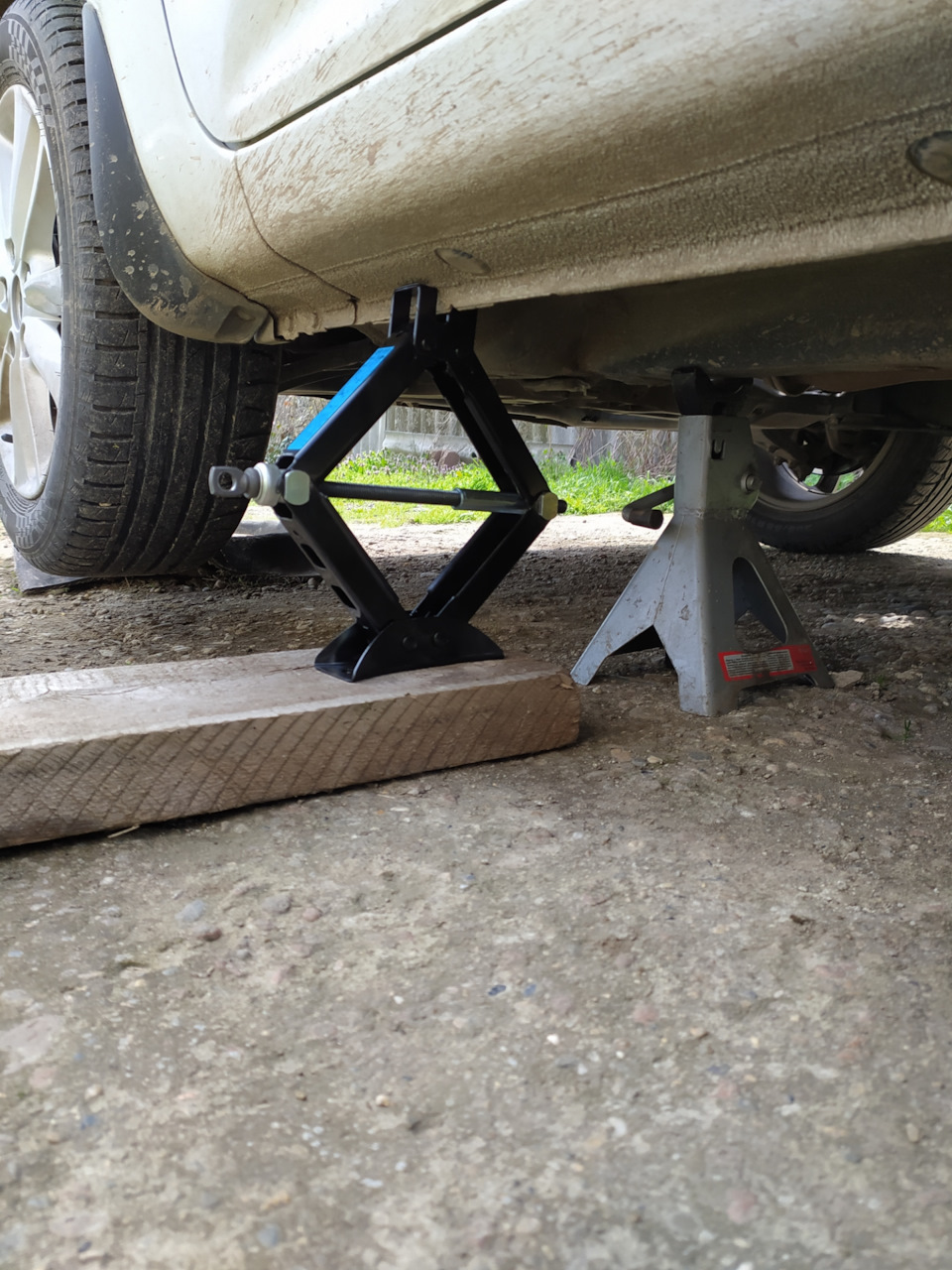

Как то меня ругали за то что машина висела на домкрате, без страховки… Исправляюсь)))
Так и не купил еще подкатной домкрат, приходится убивать оригинальный ( это уже второй).

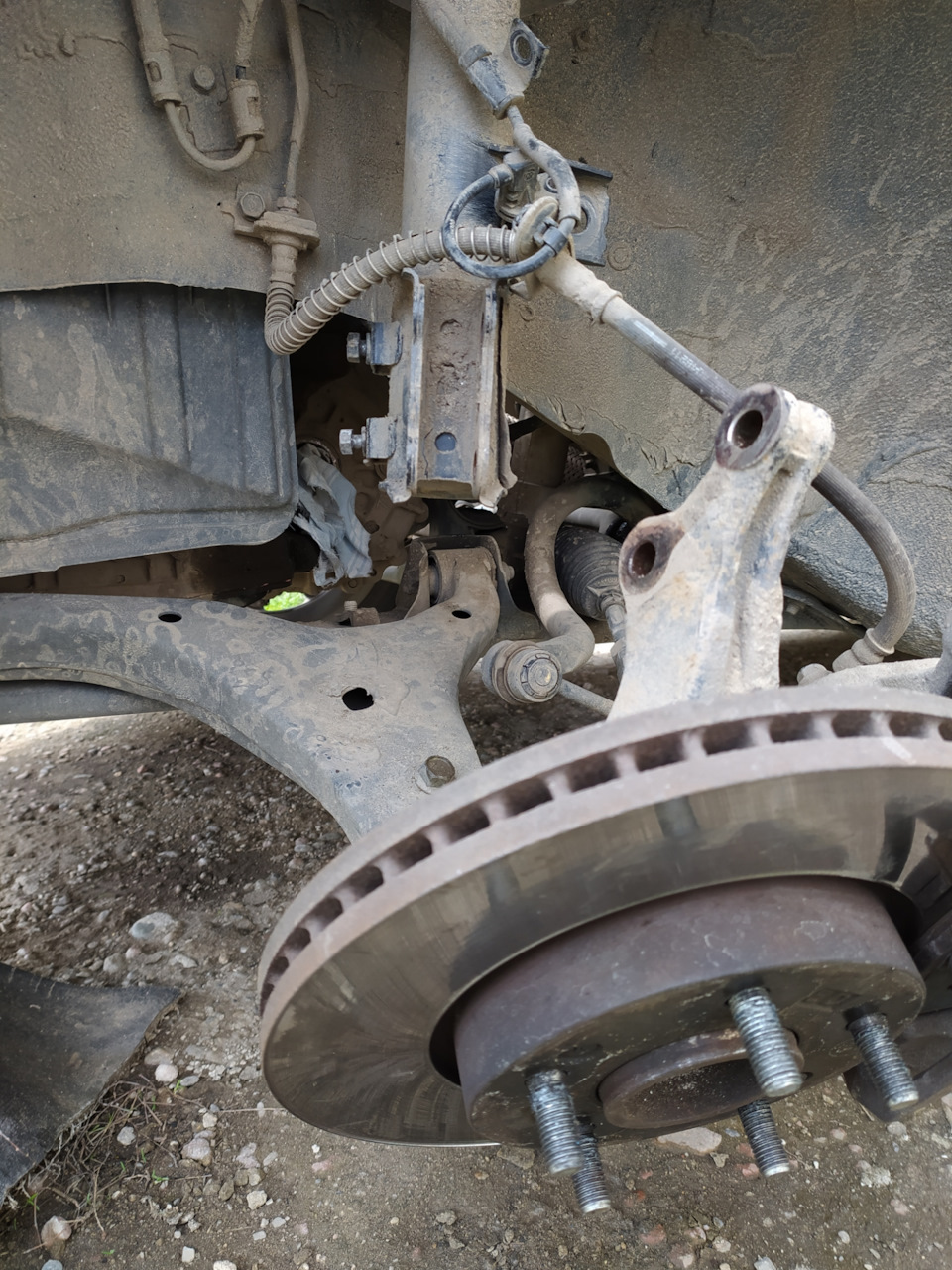

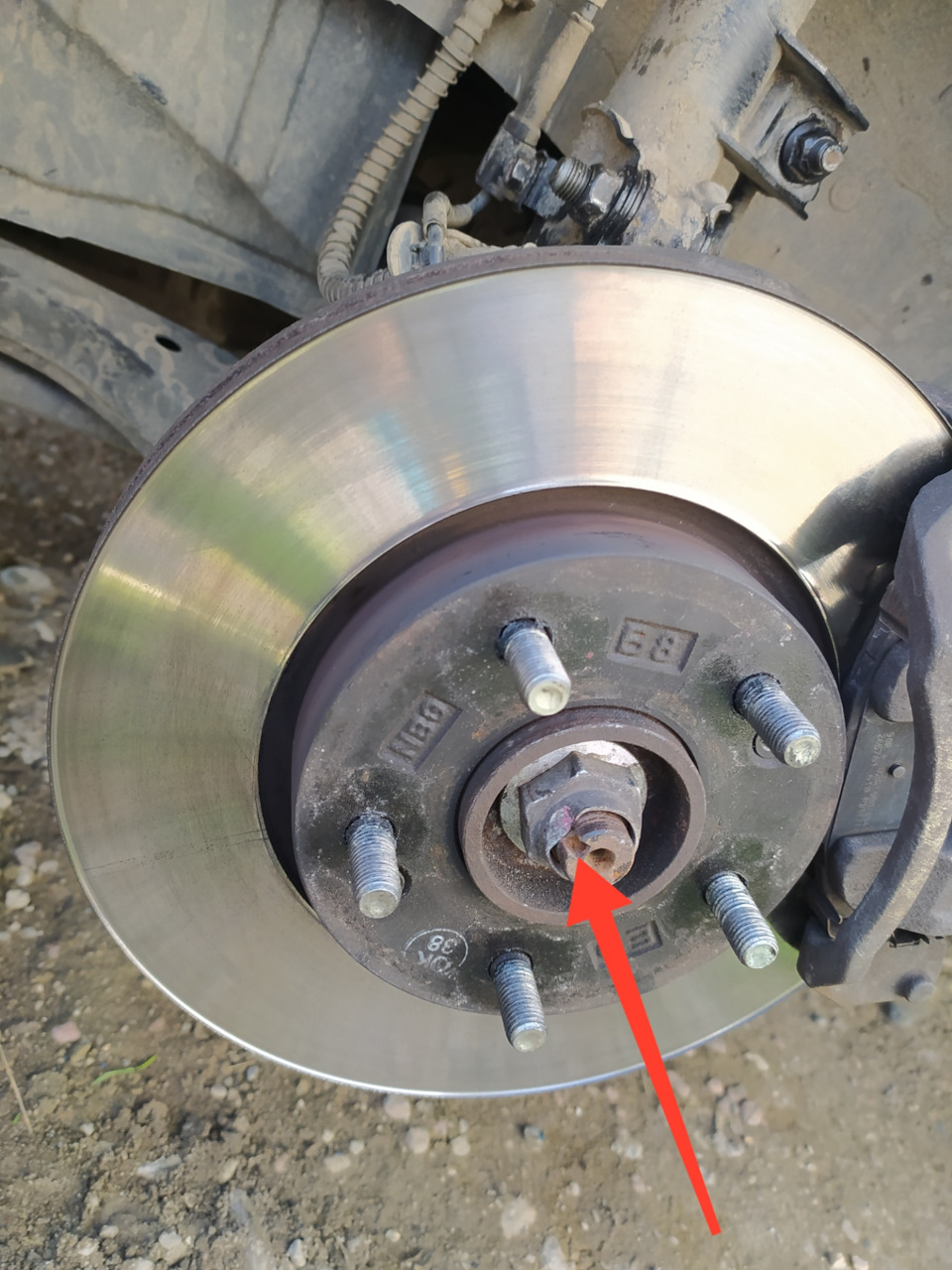

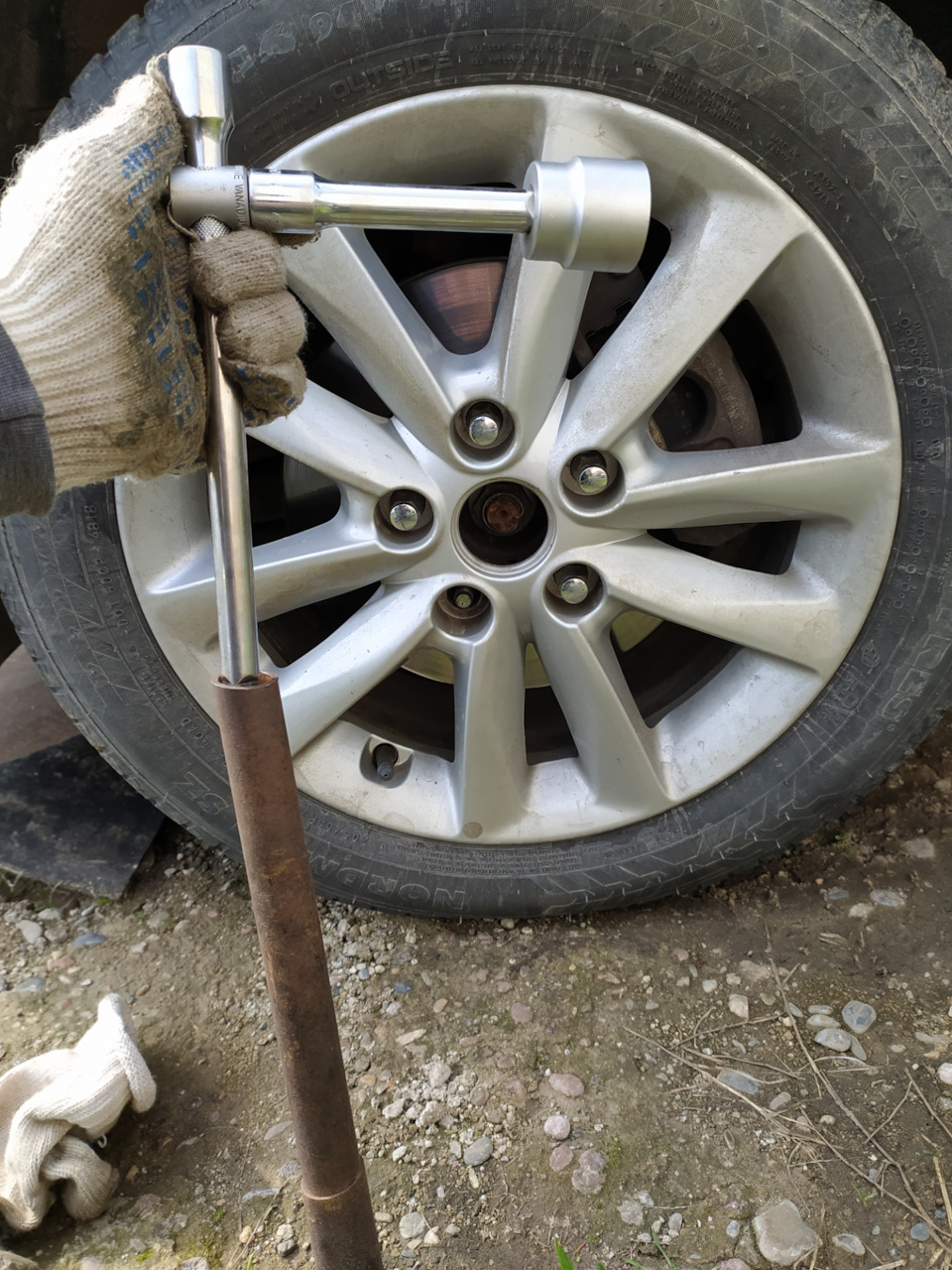

Сначала снимаем колесо и выбиваем заглушку из диска. Затем прикручиваем колесо обратно и опускаем машину с домкрата. Понадобится головка 32 и труба))) либо длинный вороток.

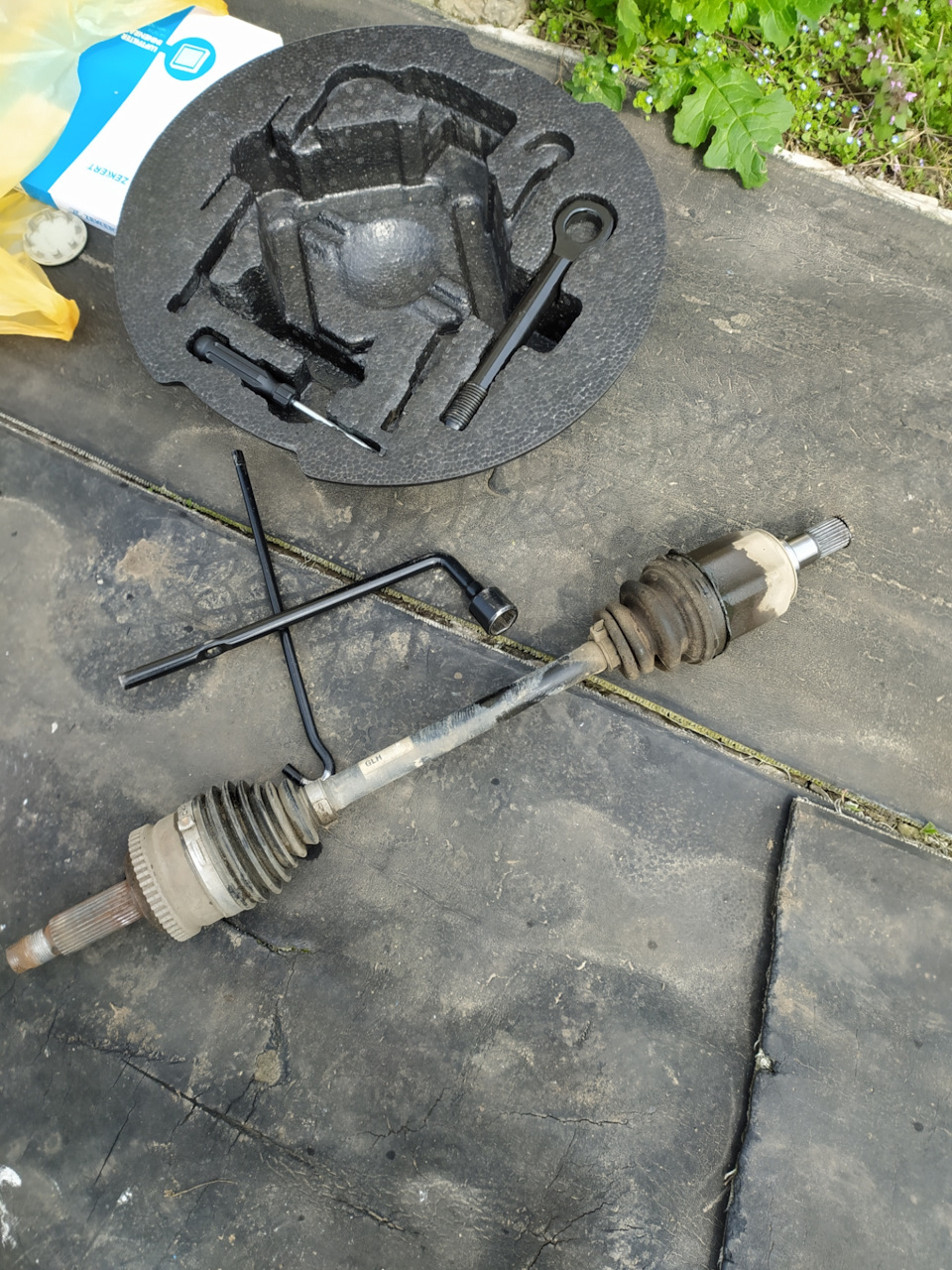

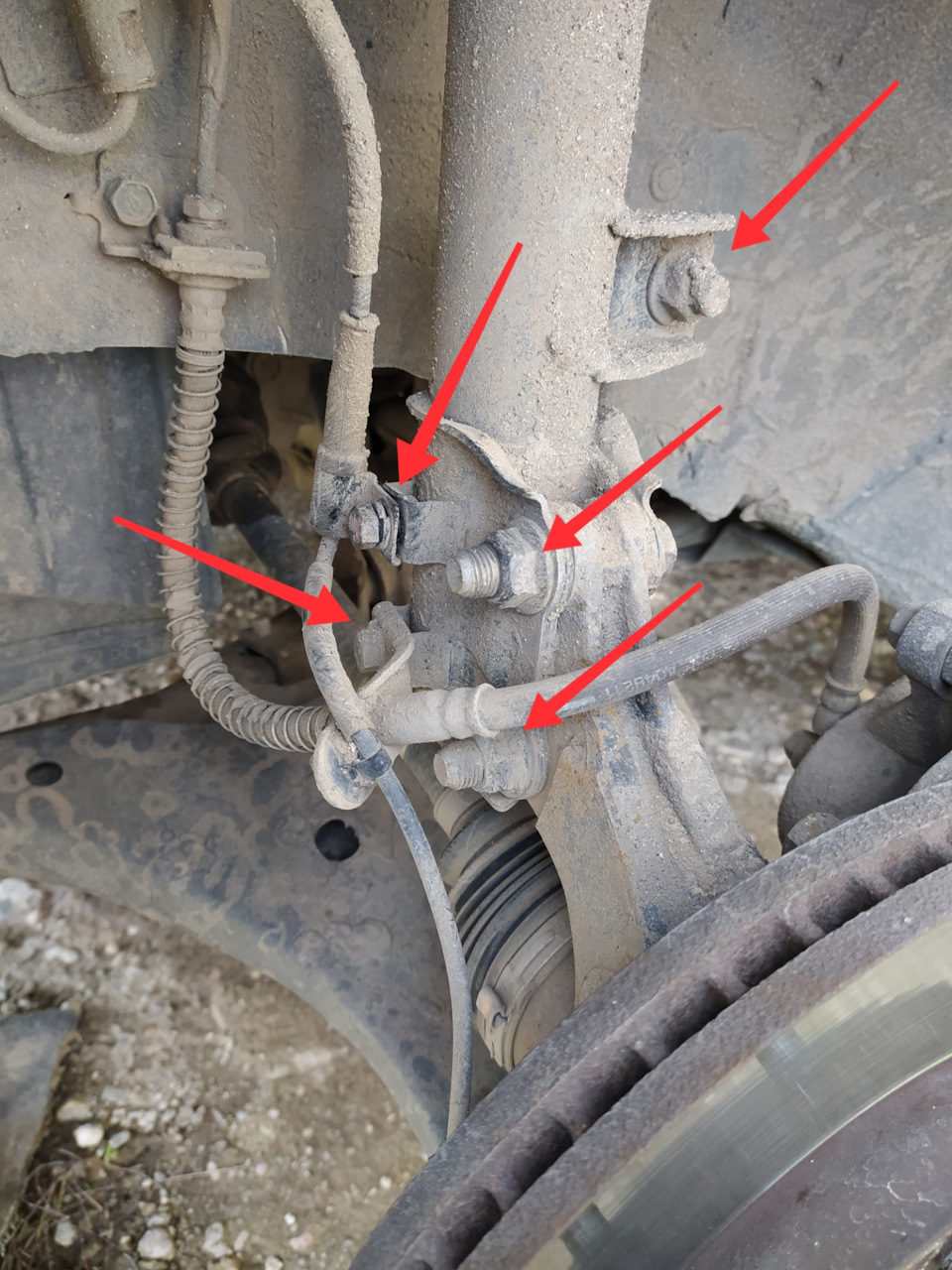

Читал что можно просто отсоединить шаровую и вытащить вал, но я пошёл другим путём))) открутил аммортизатор, стойку стаба, датчик ABS и тормозной шланг. Решил почистить датчик ABS и все резьбовые соединения, дабы не закисло всё наглухо.

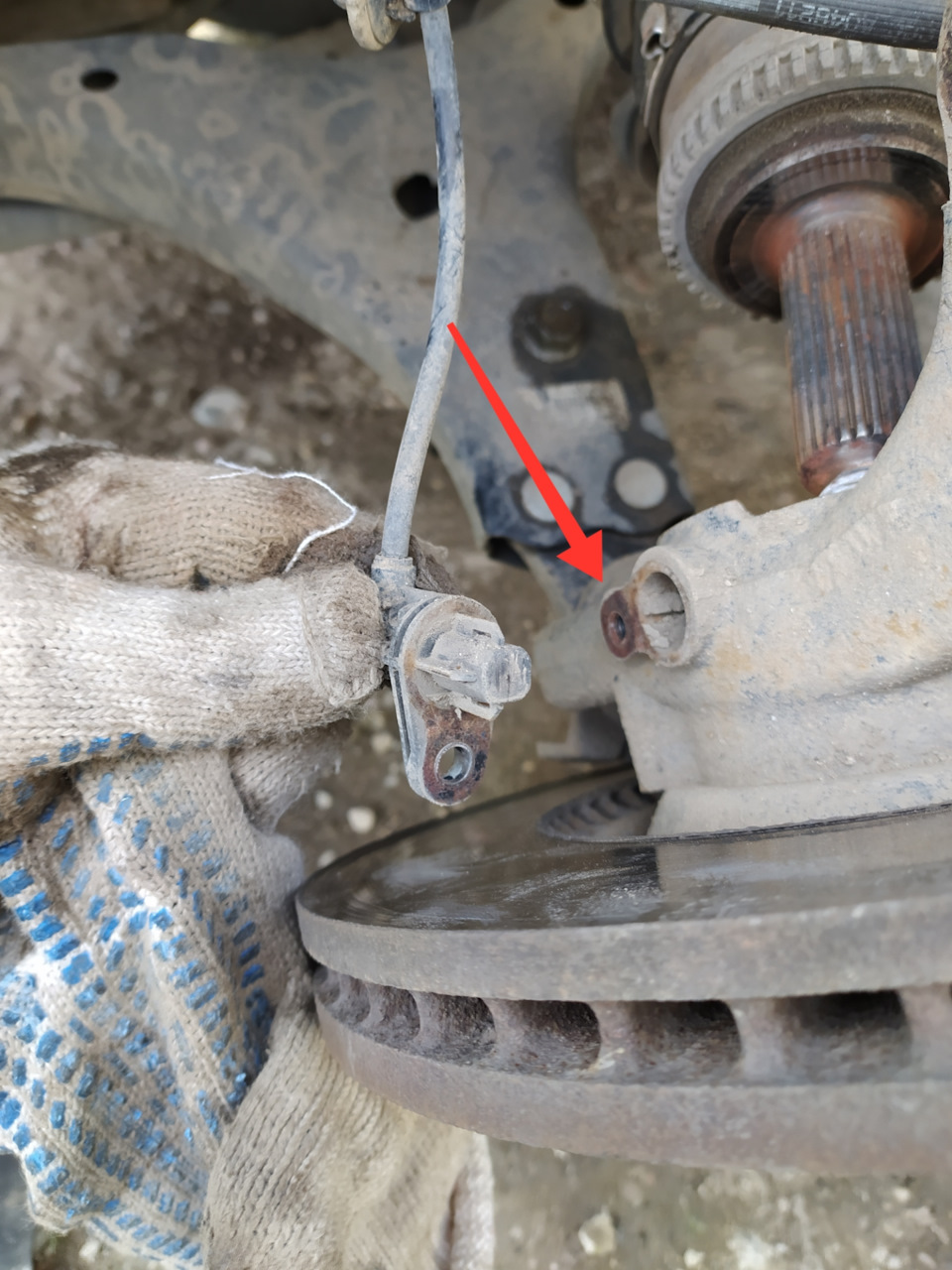

Сливать масло из АКПП перед снятием вала не нужно. Важно не повредить сальник при снятии и установке вала.

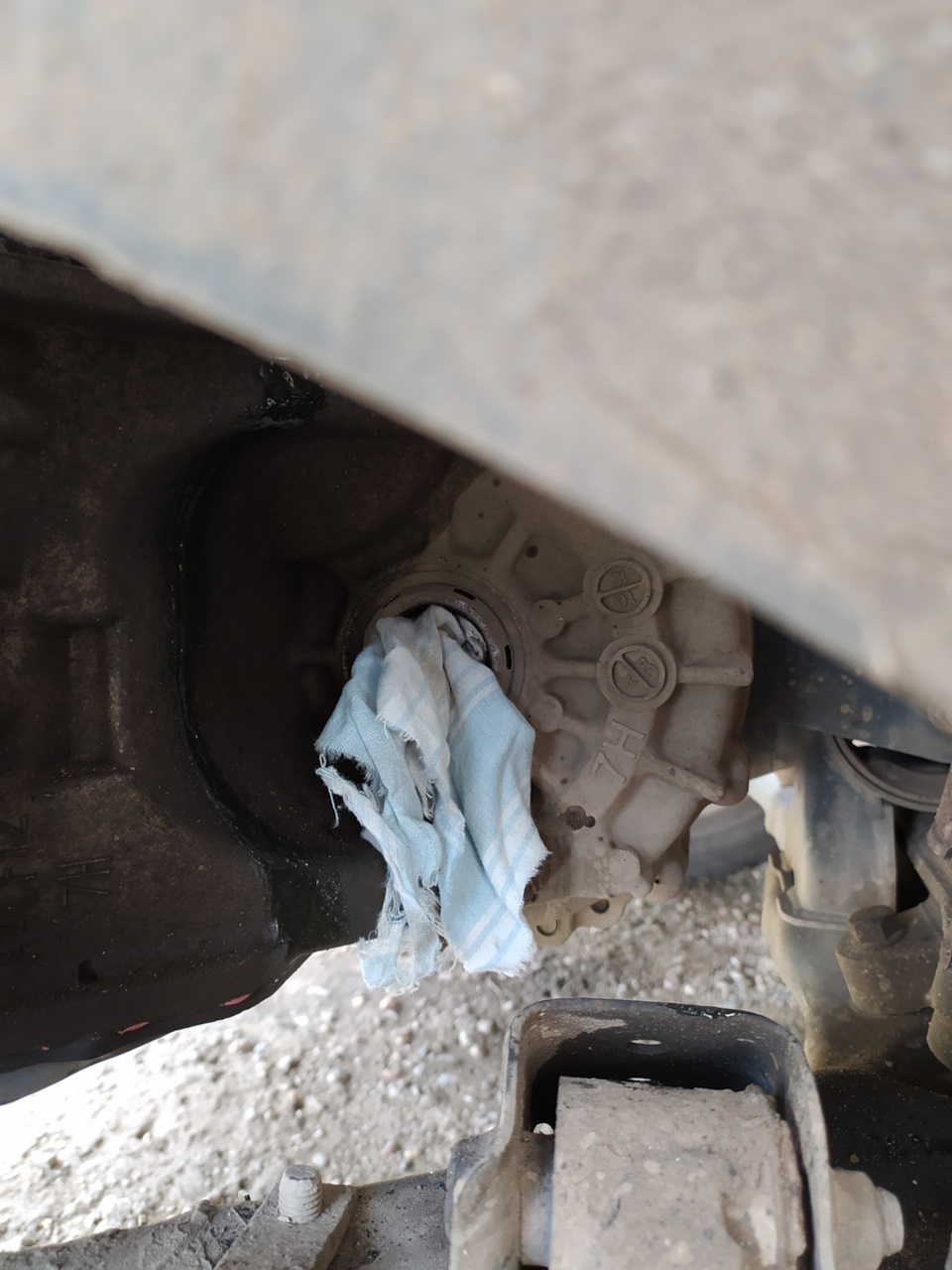

Отверстие закрыл ветошью.
По совету ребят из группы телеграм ( пользуясь случаем, хочу передать привет ✋👋😁 ) собрал корзину :

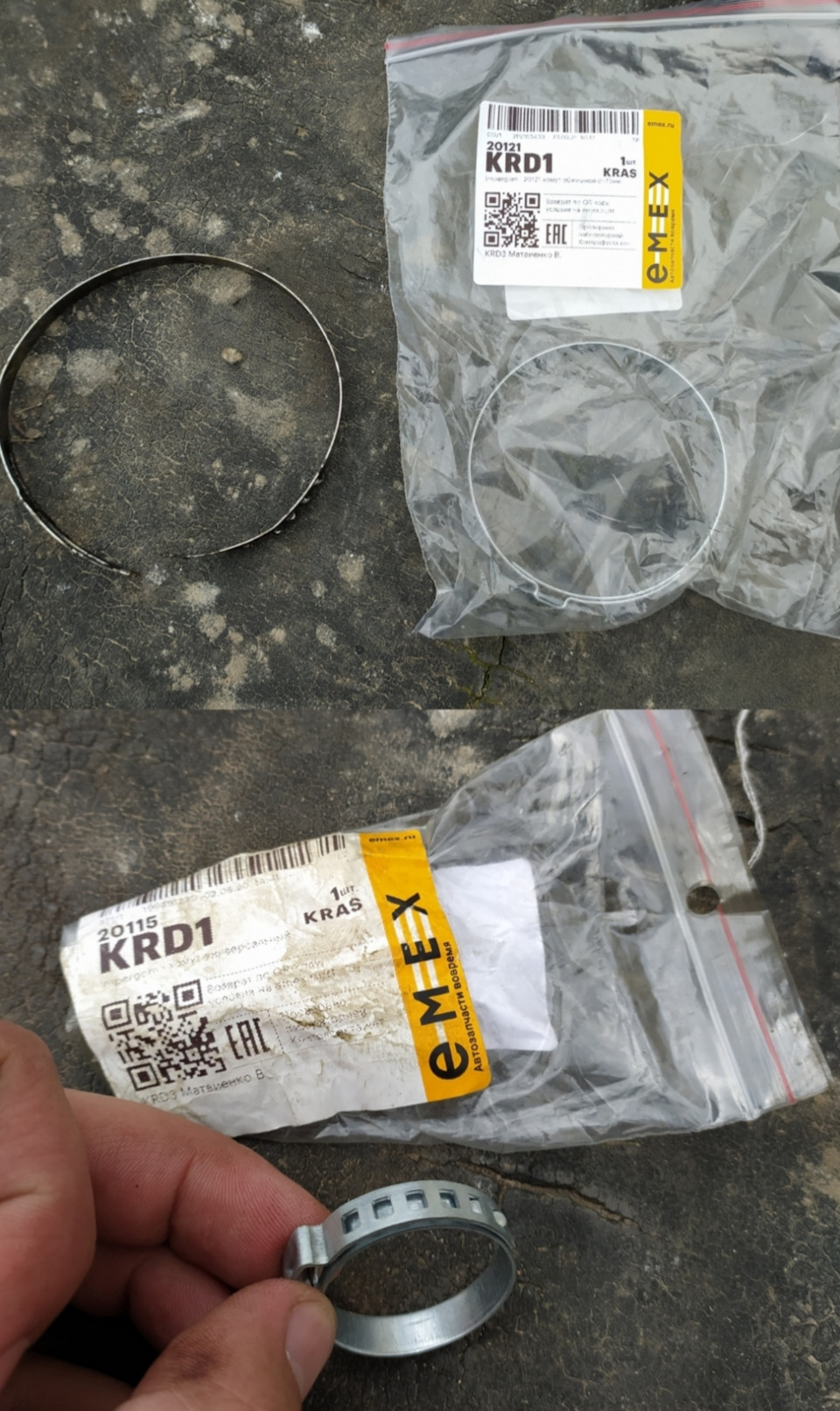

— 20121 — большой хомут, d=73мм. Цена 71р.
— 20115 — маленький хомут. Цена 59р.
— GG00090 — смазка Miles шрус триподный для игольчатых подшипников. Цена 138р.×2шт.
Пыльник менять не стал, новый аналог может оказаться хуже заводского.
Важно в трипоид закладывать смазку для игольчатых подшипников, а не обычную смазку ШРУС.
Понадобится 2 пакетика по 90 г.

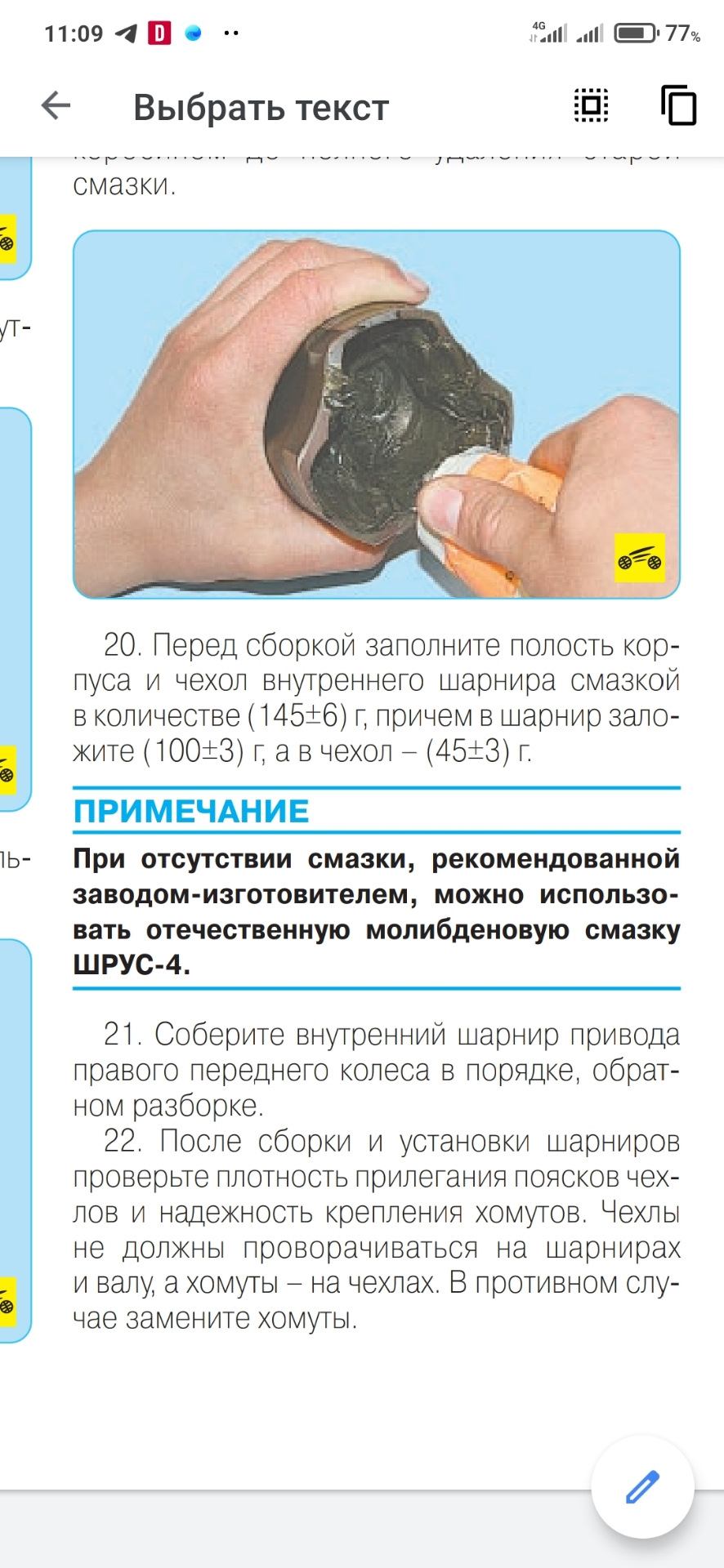

Если верить мурзилке нужно использовать ( 145 +-6 ) г. смазки, причём в шарнир заложить ( 100 +-3 ) г., а в чехол ( 45 +- 3 ) г.

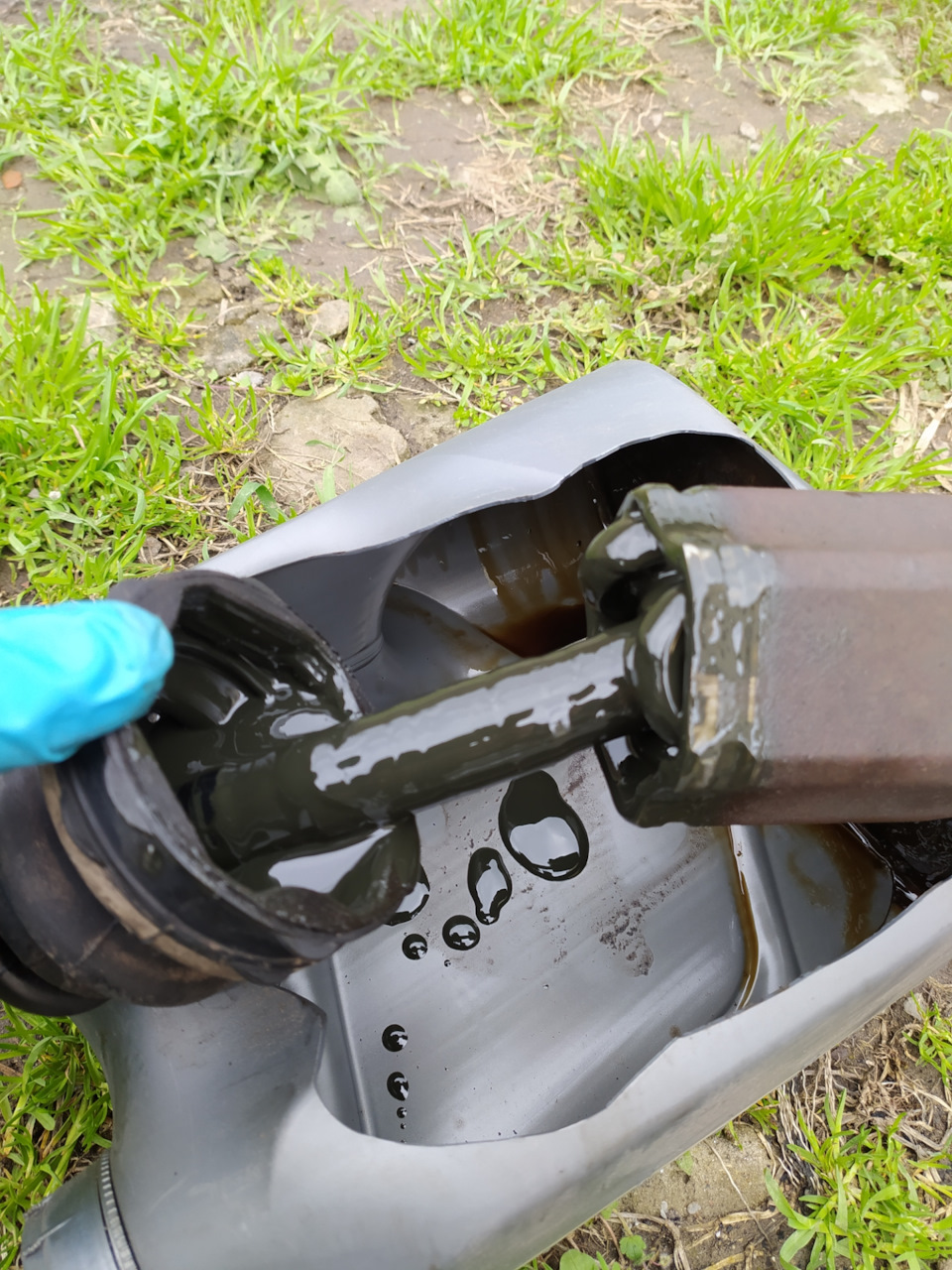

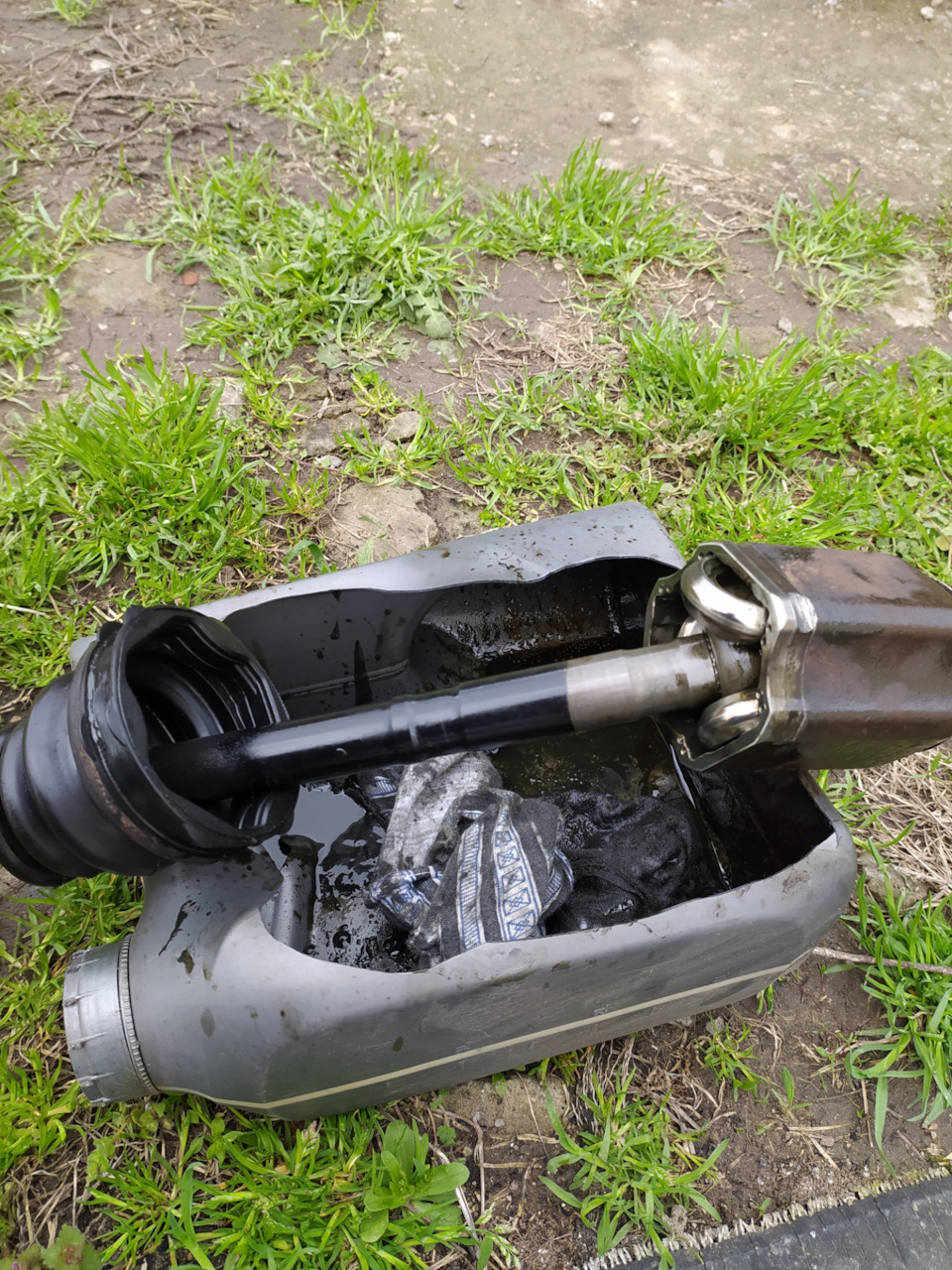

Снимаем хомуты, а там… Смазка потемнела, но грязь не попала.
Так как смазка была без грязи решил не вытаскивать трипоид из стакана, а просто хорошенько промыл от заводской смазки.

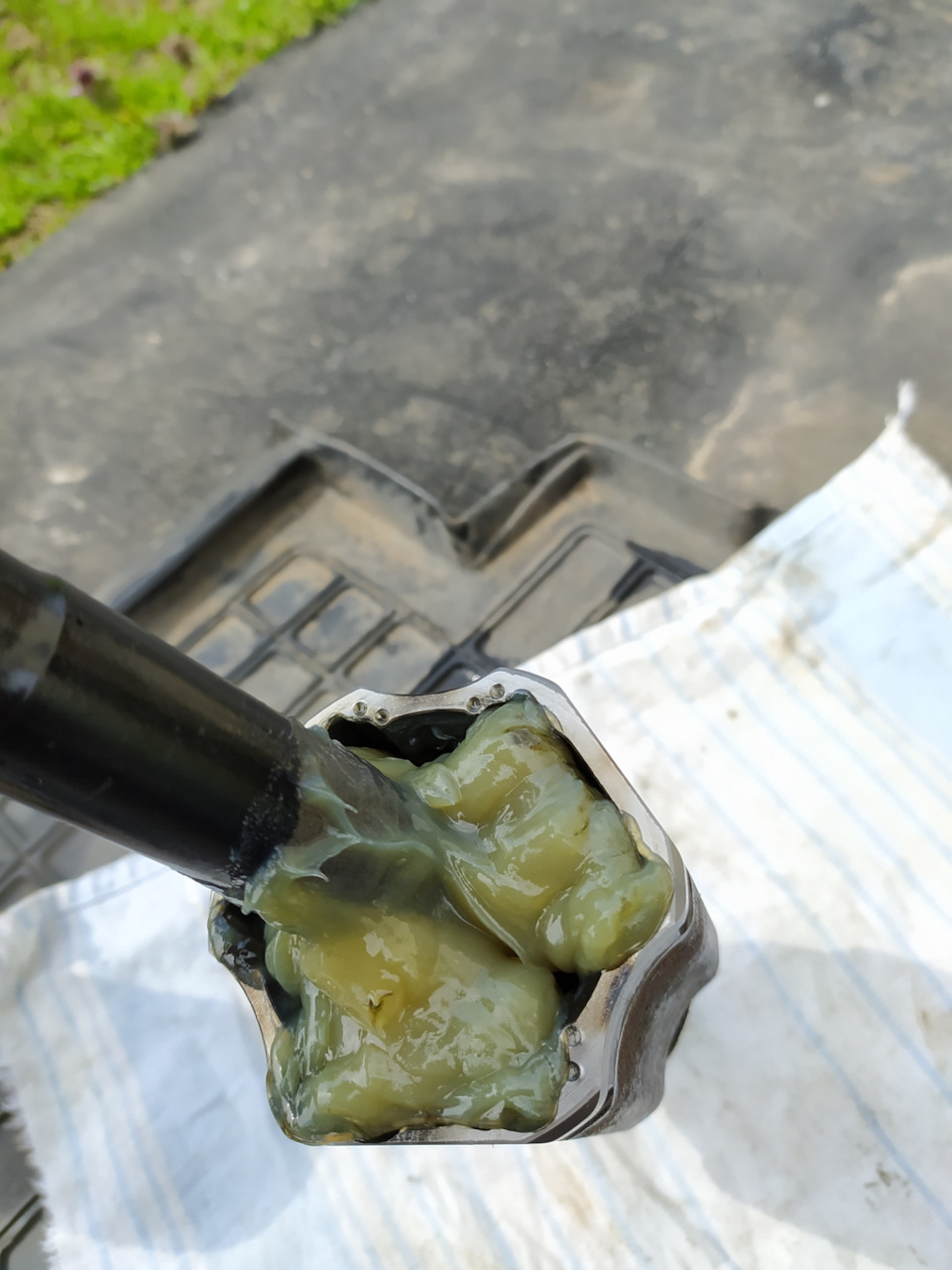

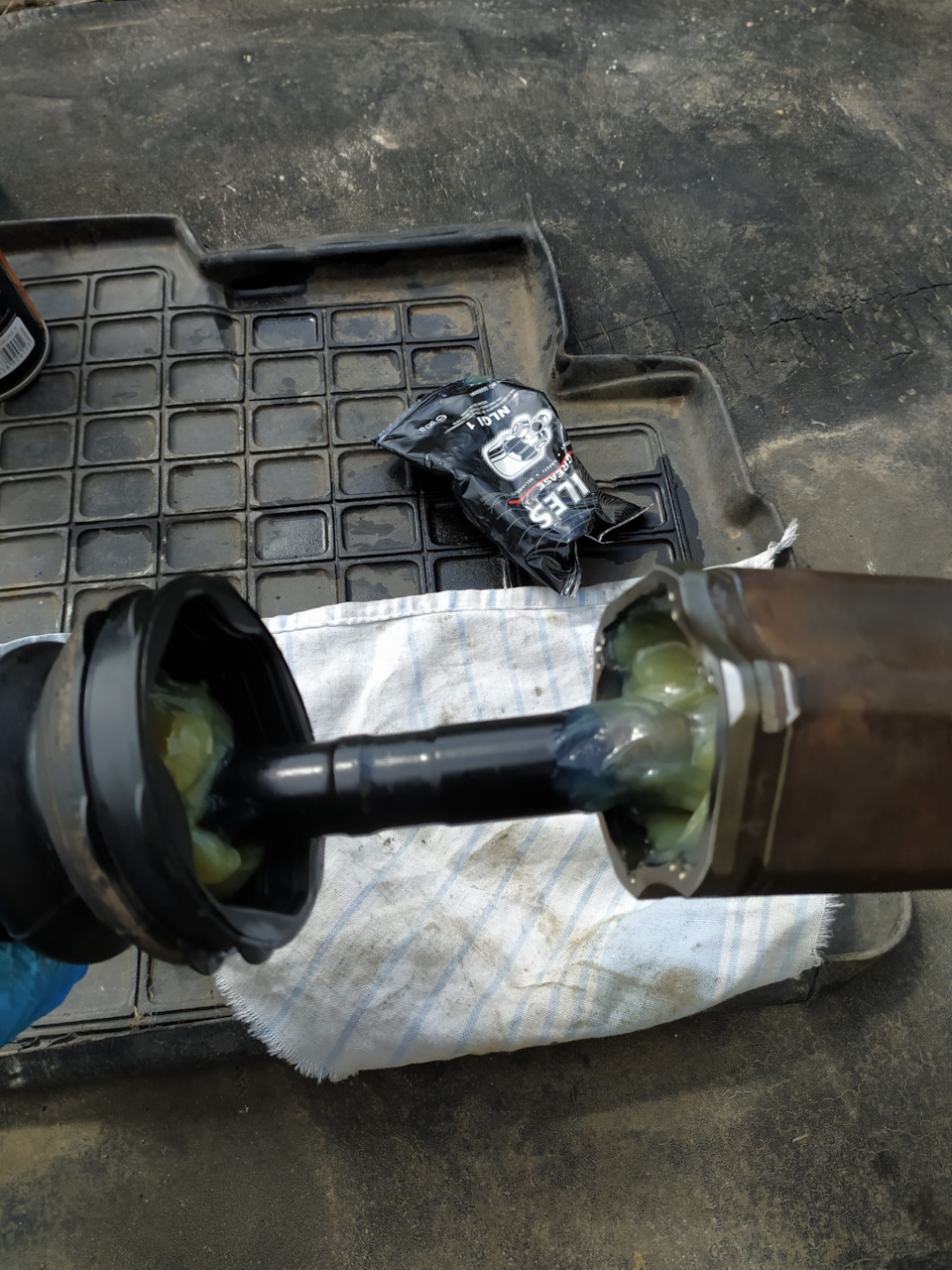

Заложил смазку согласно мануала, в стакан 1 пакетик и примерно 0.5 пакета в чехол.

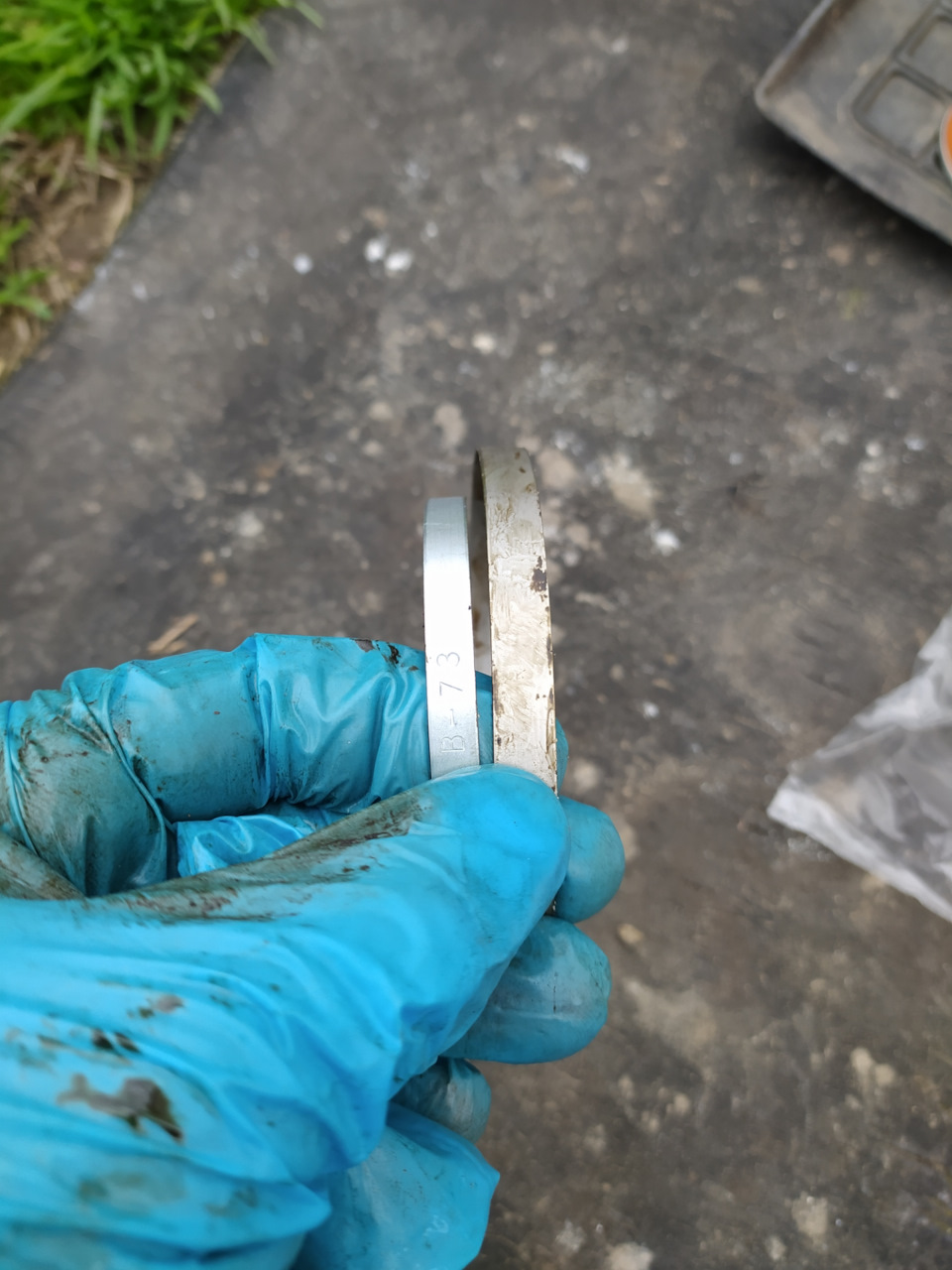

Теперь немного о хомутах. Новый большой хомут заметно уже заводского и застегнул я его с трудом, такое ощущение что немного маловат. Маленький хомут так же чуть уже родного пыльника, но не критично, к нему вопросов меньше.
Заказывать их или другие ваше дело, но я не могу их 100% рекомендовать как замену заводским.

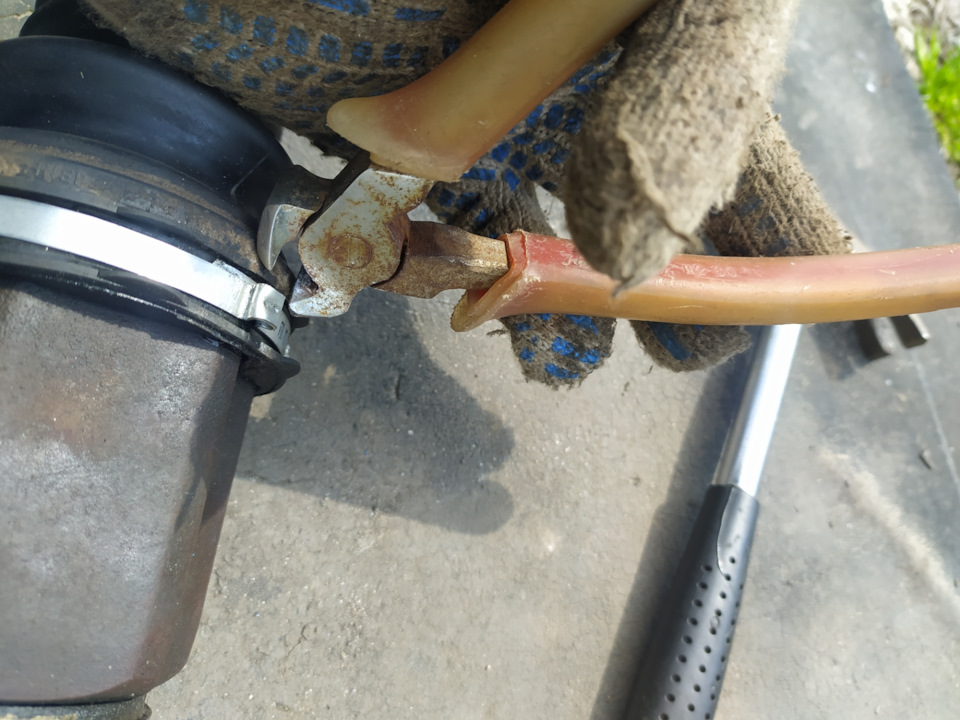

В качестве зажима для хомутов использовал вот такой инструмент.
Маленький хомут немного сточил со стороны пыльника. Получилось как-то так.
Далее устанавливаем всё в обратном порядке. Повторюсь, ОСТОРОЖНО вставляем вал, важно не повредить сальник КПП!
После сборки прикручиваем колесо, опускаем с домкрата машину и хорошенько затягиваем ступичную гайку, НЕ ЗАБЫВАЕМ НАКЕРНИТЬ ГАЙКУ!
Катаюсь несколько месяцев, хомуты не пропускают, но осадок остался. Думаю подобрать хомуты по размеру заводских ( возможно от ВАЗ) и заехать на СТО. Пусть зажмут их нормально, а не кусачками. )))
Трипоид (внутренний ШРУС) — профилактика
Давно порывался залезть и обслужить трипоиды (триподы).
Не редкость, когда они начинают стучать (причину знаете? Конечно, смазка), рекомендация VOLVO CARS – замена полуоси. Щедро, с барского плеча. Еще бы она стоила 100 евро, то фиг с ней, а так как цена далеко не детская, то имеет смысл, подобные узлы обслужить.
В общем, как показало вскрытие, вполне разумное действие я совершил.
К этому действу надо подготовиться, купить смазку (использовал Castrol LMX), растворитель или очиститель карбюратора(…можно очиститель тормозов или двигателя…любое подобное средство в спрее), хомуты для пыльников.
Понадобится выполнить все действия, необходимые при демонтаже ШРУС.
Снять колесо, открутить стойку стабилизатора от амортизатора, снять провод АБС с крепления на амортизаторе, открутить два болта крепления амортизатора к поворотному кулаку.
В идеале открутить рулевой наконечник, снять тормозной суппорт, после чего выпрессовать палец шаровой, в последствии открутив болт крепления ШРУС, снять поворотный кулак в сборе с тормозным диском.
После чего имеем картину.
Сорвав два хомута, подкладываем под гранату трипоида ветош или полиэтилен, дабы вытекающая смазка не лилась на подрамник, аккуратно (повредив пыльник, не так легко его будет найти…на ХС есть у FEBEST) отодвигаем пыльник трипоида максимально к ШРУС-у.
И вот что мы видим
В гранату трипоида, в отличии от множества умозаключений на просторах интернета, забивается отличная от ШРУС смазка. Принцип действия этих узлов другой. Подшипник в ШРУС-е и подшипники в трипоиде, требуют различных смазок, в том числе и по консистенции.
Смазка достаточно жидкая, и имеет значительный объем металлических включений.
Особенность ли эта самой смазки или признаки износа я так и не понял, потому как износ узлов моего трипоида минимальный. Люфтов нет. Небольшие износ на кулачках крестовинки…как-то не соотносится с объемом металлической пудры в смазке.
Сама крестовинка с впрессованной в нее полуосью свободно ходит в гранате, но выход ее ограничиваю небольшие завальцованные ушки на колодцах гранаты. Спиливать их или сбивать нет необходимости. Там буквально доли миллиметра.
Достаточно просто резко дернуть полуось с крестовинкой, по направлению выхода.
И вот… этот скипетр у нас в руках.
Вычищаем из нее все, промываем.
И тут самое важное, пометить колодцы, кулачки крестовинки и подшипники, чтоб после сборки, все стало именно в свои места, притертые за десятки и сотни тысяч километров.
Это действительно чрезвычайно важно.
Было решено закачать туда смазку, используя давление тубы со смазкой, через прорезь фиксатора. С силой выдавливая смазку, все время проворачивал подшипник. Так с двух сторон.
Получил такой бублик, при вращении отчетливо ощущается наличие смазки, ходит плавно, с натягом…чего не было после извлечения.
Кстати, сама часть полуоси, что с трипоидом, состоит из трех частей. Сама полуось что входит в коробку, кусок пустотелой трубы, и сама граната трипоида, на которую в последствии напрессован подвесной подшипник. Все это сварено. Пот толщей краски и наклейкой бла-бла-бла VOLVO, имеем надпись
, но в общем никто и не сомневался…но код может кому-нибудь пригодится.
Если есть нужда поменять пыльник, то нужно снять фиксатор на полуоси, и обычным двух, лучше трех лапым съемником, снять крестовинку. После чего снять пыльник.
Сейчас забиваем гранату смазкой
Фанатизм тут не наш друг. Излишки смазки приведут и к гидроударам при движении крестовинки в стакане и могут порвать пыльник. Так что 80-100 мл смазки на один трипоид это выше крыши.
Установив подшипники на крестовинке, сильным движением по оси внутрь (вспоминаем про завальцовку), впихиваем казалось бы невпихуемое.
Дальше притираем места равномерно распределяем смазку, протираем места контакта пыльника и стакана, пыльника и полуоси, натягиваем пыльник. Зажимаем хомуты.
Собираем в обратной последовательности. Не забываем смазать смазкой место контакта гранаты ШРУС-а и ступицы.
При затяжке ШРУС, желательно иметь ремонтные болты, с конической резиновой шайбой
но при их не человеческой стоимости вполне допустимо использовать обычный силиконовый (желательно автомобильный…если строительный, то воздержаться от использования кислотного, так называемого универсального герметика…заростет ржавчиной так, кувалдой выбивать придется) или каучуковый (но не клей для автомобильных стекол (замучаетесь вынимать потом ШРУС) герметик, положенный на шлицы.
После чего затягиваем болт с усилием (если использовать динамометрический ключ):
Болт с конусом – 50Nm
Болт с обычной шайбой – 35Nm + доворот на 90 градусов.
Для работы потребовалось:
Смазка Castrol LMX
Хомут Impergom 20116
Хомут Impergom 20125
Растворитель 646
Обезжириватель APP W900
P.S. 25.06.2015
Внимание!
Считаю что обязан спустя годы внести определенные дополнения к данной теме.
Важным дополнением станет вопрос смазки.
Когда перебирался внутренний шрус, стал вопрос выбора смазки…
Разумеется, обратился к всемирному разуму и консультантам различных компаний.
На тот момент, было принято решение использовать Castrol LMX.
Не ошибается только тот, кто ничего не делает.
Любой человек, нормальный человек…с годами совершенствуется, приобретает новые знания, навыки, приходит к настоящим ценностям и правильным выводам.
Скажу сразу, Castrol LMX приводит к усиленному износу трипода…
И если применять эту смазку для профилактики на хорошем игольчатом или роликовом подшипнике во внутреннем шрусе, это его убьет!
Что еще печальнее, при обслуживании внутреннего шруса, замене пыльника, люди полагаются на комплектную смазку.
Но даже именитые производители вроде GKN, в качестве комплектной смазки для внутреннего шруса поставляют графитку с дисульфидом молибдена.
Такая смазка может применяться ТОЛЬКО во внешнем шарнире.
Использовать смазку с дисульфидом молибдена во внутреннем шрусе системы трипод НЕДОПУСТИМО!
Выбор смазки для трипода, самый сложный вопрос…это один из самых чувствительных узлов в автомобили…и пожалуй, только АКПП, если ошибиться с выбором рабочей жидкости, можно быть большей проблемой чем трипод.
Как выбрать правильную смазку для ШРУС
В личной переписке меня часто спрашивают, какую смазку закладывать в шарниры равных угловых скоростей (ШРУС) приводов автомобилей. Казалось бы, в чем проблема, если написано на банке «Смазка для ШРУС» — бери и пользуйся на здоровье. Однако, как и в любом другом вопросе, здесь есть свои нюансы, о которых я расскажу в этой записи.
Внимание: присутствует много букв и скучных картинок.
Часто, в комплекте с новым шарниром или пыльником, уже прилагается тюбик или пакетик со смазкой. Но не торопитесь не глядя использовать эту смазку. Бывает, что производитель запчасти не учитывает, что для разных шарниров смазки существенно отличаются, и в комплекте может быть не та смазка.
Дело в том, что в автомобиле могут использоваться ШРУС разных типов, для которых требуются смазки с определенными свойствами. Об этом и пойдет речь ниже.
Для передачи вращательного движения от агрегатов трансмиссии (КПП или редукторов) к колесам, часто применяются шарниры равных угловых скоростей (ШРУСы). Эти шарниры обеспечивают постоянную скорость вращения приводных валов (полуосей), вне зависимости от угла поворота колес и перемещений подвески и агрегатов трансмиссии.
Такой тип привода состоит из двух шарниров, внутреннего и внешнего, которые закреплены на полуоси. Внутренний ШРУС вставляется в агрегат трансмиссии, а наружный закреплен в ступице колеса (рис. 2).
2. ШРУС шарикового типа
Шарниры шарикового типа передают вращение с помощью шариков, скользящих по направляющим канавкам, выполненным в корпусе шарнира (рис. 3, 4):
Работа шарикового шарнира показана на видео:
Конструкция шарикового шарнира «живьем»:
Шариковые ШРУСы способны передавать большой крутящий момент, обладают большим углом поворота и минимальным люфтам между элементами. Поэтому, шарниры данного типа в большинстве случаев применяются в качестве наружных шарниров приводов колес. Однако, такая конструкция шарнира не допускает осевых перемещений, поэтому они не способны компенсировать осевые перемещения подвески и агрегатов трансмиссии. Для компенсации осевых перемещений применяются шарниры другой конструкции.
3. ШРУС типа трипод
Одним из самых распространенных ШРУС, позволяющих компенсировать осевых перемещения, являются шарниры-триподы. В корпусе такого шарнира располагается трехлучевая вилка с роликами на игольчатых подшипниках (трехшиповик, трипод). Благодаря такой конструкции, трипод допускает как угловые перемещения, так и осевые, при которых ролики перемещаются по направляющим канавкам корпуса при поворотах или осевых колебаниях (рис. 5, 6):
Работа и конструкция шарнира типа «трипод» показана на видео:
Благодаря особенностям конструкции, триподы часто применяются в качестве внутренних ШРУС приводов колес, так как они позволяют компенсировать колебания подвески и агрегатов трансмиссии, а требуемые углы работы шарнира меньше, чем со стороны колес.
Прошу прощения за занудство, небольшое примечание. Довольно часто слышу, когда триподы называют «трипоиды». Это не совсем правильно, так как в оригинале существует только английское слово tripod, но многие его коверкают. Правильнее говорить «трипод».
4. Шариковые ШРУС с осевым перемещением
Помимо триподов, в качестве внутренних ШРУС могут применяться и шариковые шарниры с определенной конфигурацией канавок, позволяющей осевые перемещения (фото 7). Например, в качестве внутреннего ШРУС переднеприводных автомобилей ВАЗ семейства 2108-2110 применялись как триподы, так и шариковые шарниры.
Подробнее о разновидностях шарниров равных угловых скоростей можно почитать в Википедии: ru.wikipedia.org/wiki/%D0…E%D1%81%D1%82%D0%B5%D0%B9
5. Важность выбора правильной смазки для ШРУС
Так как ШРУСы применяются в приводах колес, то они передают большой крутящий момент и испытывают большие нагрузки, как механические, так и температурные. Для обеспечения надежной работы, шарнир заполняется смазочным материалом и герметично закрывается резиновым или пластиковым пыльником.
При этом, первую попавшуюся смазку в ШРУС закладывать нельзя, так как от используемой смазки сильно зависит работоспособность и ресурс шарнира. В связи с высокими нагрузками, смазки для ШРУС должны быть противозадирными и высокотемпературными. Более того, шарниры разного типа (шариковые или триподы) требуют разных смазок. В шариковых ШРУС, шарики скользят по направляющим корпуса, и от смазки требуются высокие противозадирные свойства, а в триподах работают ролики с игольчатыми подшипниками, для которых также нужны смазки с определенными свойствами (в частности, игольчатым подшипникам противопоказаны смазки с твердыми частицами). Неправильная смазка может быстро прикончить шарнир:
Из сказанного выше становится понятно, что в ШРУС требуется использовать специализированные смазки, причем, для шарниров разного типа — разные смазки.
К сожалению, на практике иногда приходится видеть примеры, когда при ремонте в шарниры по незнанию закладывают неподходящие смазки — графитную, литол и т.д.
Вторая самая распространенная ошибка — использование в триподах смазок, предназначенных только для шариковых шарниров:
Специализированные смазки для ШРУС, за редким исключением, обычно обозначаются в явном виде, по надписям на упаковке «Для ШРУС», «CV Joints» или «Constant Velocity Joints». Кроме того, необходимо отличать смазки для шариковых ШРУС и триподов, о чем пойдет речь ниже.
6. Смазки для шариковых ШРУС
Для шариковых ШРУС применяются смазки консистенции NLGI 2 дополнительными противозадирными присадками в виде твердых частиц дисульфида молибдена MoS2. Такие смазки предотвращают сваривание и ускоренный износ при ударных нагрузках и перемещении шариков в металлических направляющих корпуса шарнира.
Идентифицировать смазки смазки с дисульфидом молибдена можно довольно просто — по цвету. Такие смазки, как правило, обладают характерным темно-серым или черным цветом, иногда с темно-синим отливом:
На упаковке таких смазок обычно указывается «С дисульфидом молибдена», «MoS2», «Molybdenum Disulfide», «Moly», «Для шариковых ШРУС» и другие обозначения, указывающие на предназначение смазки. Также, для шариковых шарниров предназначена распространенная отечественная смазка ШРУС-4 (также ШРУС-4М). Примеры см. на фото 12-15 (только для иллюстрации, это не рекомендации):
7. Смазки для ШРУС типа трипод
Так как в конструкции триподов применяются игольчатые подшипники, для смазки таких шарниров применяются специализированные мягкие смазки консистенции NLGI 1 или NLGI 1.5 без твердых добавок.
Внимание: Смазки с твердыми частицами дисульфида молибдена, типа ШРУС-4 и аналогичные, в триподах применять нельзя.
Как правило, на упаковке смазок для триподов, их применимость указана в явном виде, фразами типа «Tripod Joints», «Для игольчатых подшипников», «Triple Roller Joints», «Для триподов» и т.д. Кроме того, так как наиболее часто триподы применяются во внутренних ШРУС, на упаковке со смазкой может быть явно указано «Inboard», «Inner» и т.д.
Примеры смазок для триподов см. на фото 16-20:
8. Смазки, требующие дальнейшего уточнения
Есть две смазки, с которыми я лично до конца не определился насчет их применимости в ШРУС.
1) Смазка RedLine CV-2 с красным молибденом. В описании смазки указано, что она может применяться в ШРУС, при этом в составе используется красный (как пишут на форумах, «органический») молибден (Red Moly). В шарнирах какого типа применять эту смазку, мне пока не очень понятно. В высокоскоростных шариковых подшипниках она служит хорошо, я проверил на себе. Возможно, ее можно применять и в триподах.
Уточнение из комментариев: Возможно, в состав этой смазки входит хлорид молибдена — MoCl3 красного цвета.
2) Смазка Ravenol Arctic Tripoid Grease mit MoS2. Смущают две вещи — указано «Tripoid» (не Tripod, а именно Tripoid), плюс в составе смазки указан дисульфид молибдена MoS2. Я бы воздержался от использования ее в триподах до точного выяснения применимости.
ВЫВОДЫ:
1. В ШРУСах используются специализированные смазки, предназначенные именно для шарниров равных угловых скоростей. Обычно, они обозначаются явно, словами «ШРУС» или «CV», хотя бывают и исключения.
2. В связи с высокими нагрузками, смазки для ШРУС должны быть противозадирными и высокотемпературными.
3. В ШРУСах разного типа должны применяться разные смазки, для шариковых шарниров свои, для триподов — свои.
4. Смазки для шариковых ШРУС имеют в своем составе дополнительные противозадирные присадки в виде твердых частиц дисульфида молибдена Mo2S. Консистенция таких смазок обычно NLGI 2.
5. Смазки для триподов должны обеспечивать смазку игольчатых подшипников, поэтому они более мягкие (консистенция NLGI 1 или NLGI 1.5) и не должны содержать в своем составе твердых частиц, таких как MoS2.
6. Наружные ШРУСы чаще всего встречаются шарикового типа, а внутренние — типа трипод, но бывают и исключения. Поэтому, выбирая смазку для ШРУСов, необходимо точно знать, шарниры какого типа применены в данном конкретном случае.
Надеюсь, информация была для вас полезной.
Всем хорошего дня, до связи!
