Каркас безопасности в автомобиле: Какие? Зачем? Для чего?
Каркас безопасности — пространственная конструкция, предназначенная для предотвращения серьезной деформации кузова в случае столкновения или переворота автомобиля
Изначально каркасы безопасности применялись в раллийных гонках, но позже их применение стало обязательным и в других дисциплинах. Он делается только из круглых труб, т.к. скругленные бока менее травмоопасны.
Каркас бывает разборным (сборным) и не разборным (вваренным):
Сборно-разборные каркасы — это чаще всего клетка безопасности в салоне, закрепленная к боковой стойке, порогу-полу. Все трубы соединены между собой болтами, именно поэтому в любой момент можно выкрутить болты и разобрать всю конструкцию. Так же его называют болтовой каркас безопасности.
Сваренный (вваренный) каркас — обычно сложный по конструкции, связанный с силовой структурой автомобильного кузова, применяется при серьезном индивидуальном тюнинге. Установка каркаса безопасности в данном случае сложная и кропотливая работа. Необходимо разобрать весь салон до металла, проделать технические отверстия в разных частях кузова для установки труб, соединить их между собой и все это дело сварить.
Если к бутафорному (сборному) каркасу предъявлять какие-то особенные требования бессмысленно, т.к. конструкция не дает максимальной жесткости, то к спортивным, гоночным определены жесткие требования по форме, размерам, применяемым материалам и установке.
Каркасы жесткости существуют для двух или четырехдверных кузовов (двухдверные кузова и каркасы априори жестче). Также стоит отметить, что при установке большинства сложных каркасов машина превращается из 4-5 местной в двухместную.
Поскольку задние сиденья отдают для переплетения и крепления труб. Исходя из размера труб их установки, каркас создает определенные трудности с обзорностью. К ним зачастую крепят четырех или пятиточечные ремни безопасности. Если Вы решитесь установить в свой автомобиль каркас безопасности (и многоточечные ремни), пройти техосмотр в России на такой машине будет весьма затруднительно – для этого нужно получить сертификат НАМИ. Да и эксплуатация по городу машин с каркасами по суди дела запрещена. В законах прописано, что управлять транспортным средством с каркасом можно только в шлеме и тут же подвох, что в шлеме ездить по городу запрещено. Идиотека и дурдом одним словом.
Материалом для изготовления каркасов являются холоднотянутые стальные трубы (по ГОСТ’у 8734-58 диаметром 38 мм и толщиной стенки 2.8 мм для автомобилей массой до 1200кг), в редких случаях — алюминий. На практике трубы для каркаса безопасности используют следующие: 45х2,5; 40х2,0 см.
В среднем каркас безопасности весит около 40 кг, более увесистая конструкция зависит от сложности. Часто трубы каркаса безопасности окрашивают в яркие цвета. Поверх труб на некоторые участки наносят защиту: обшивают элементы каркаса поролоном (толщина 3-5 мм) или вспененной изоляцией. Все это делается, с одной стороны, для эстетики, а с другой — в целях безопасности при посадке в автомобиль.
Матчасть 19. Каркас Безопасности.
Данная статья будет полезна не только умным людям. но и в первую очередь стритракерам.
при дтп со столбом у нашего коллеги произошла не приятная ситуация…
как вы видите каркас просто смят(он болтовой, в сливу с каркас ставится другово типа, если он с омологацией). по этому перейдем к разъяснению.
Сначала о каркасе:
Зачем?
Что бы после дтп, ваша бренная тушка продолжила существовать, и что бы крыша не решила обнять пол и тд, то есть сохранить жизненно важное пространство.
Официальная формулировка: «Каркас безопасности — пространственная конструкция, предназначенная для предотвращения серьезной деформации кузова в случае столкновения или переворота автомобиля.»

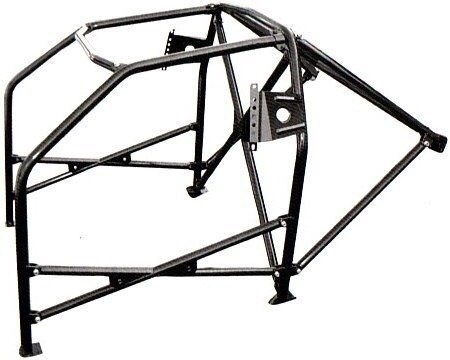

Каркас безопасности — это конструкция из стальных труб, собранная внутри автомобиля и прикрепленная изнутри к кузову.
Болтовой каркас безопасности
Абсолютно разных цветов, форм, и практически из любой фольги. с вероятностью 99% собран каким то васей в гараже, который никогда ничего не проверял, и класть он хотел, на то что будет с каркасом в случае дтп.
А в случае дтп, прикрученная к кузову балка просто срывает болты, и стойка летит по салону, с целью разнести как можно больше, и навредить всем. осколки металлических болтов радужно стремятся к вашему прекрасному личику, с целью близкого знакомства)
Вариант номер два. тот кто собирал каркас удалил болты, и проварил его. тут все классно, НО никто не тестировал этот каркас, и даже не представляет, как он поведет себя в машине после дтп.
Вварной каркас с омологацией
Фирмы, занимающиеся производством каркасов могут отступать от ряда технических требований, выдвигаемых FIA, но при этом каркас должен подвергнуться процедуре омологации. В данном случае омологация — это согласование конструкции, материала и технологии изготовления с представителями FIA или национальной автоспортивной федерации (в нашем случае РАФ). В частности, если производитель собирается использовать в своем каркасе материал, отличающийся по характеристикам от требований FIA, каркас должен быть подвергнут статитеским нагрузочным испытаниям (говоря проще засунут под пресс, или должен быть представлен численный расчет прочности по определенной методике. Другая распространенная особенность — крепление каркаса к кузову. Если производитель собирается крепить каркас к кузову автомобиля сваркой — омологация обязательна.
то есть: вы ставите каркас, который протестирован, каркас ВВАРИВАЕТСЯ в кузов, то есть он не может переместится по салону в произвольном направлении(ну кроме как допустим с куском пола)
К сожалению здравых людей мало, человек ставящий каркас по приложению J и с омологацией, уже заранее покупает ковш и ремни с омологацией, и делает все по уму, люди которые ставят болтовой каркас, ездят не пристегнутыми в стоковых сидушках, рискуют своей жизнью, больше, чем без каркаса. по этому итог: ставьте каркас с омологацией, а не шертортеб от дяди васи, не рискуйте своей жизнью.
Каркас безопасности
Каркас безопасности — это некая конструкция из стальных труб, собранная внутри автомобиля и прикрепленная изнутри к кузову, которая должна сохранить жизненное пространство для экипажа автомобиля в случае аварии, а так же он используется для продольного усиления жесткости кузова.
Изначально каркасы безопасности применялись в раллийных гонках, но позже их применение стало обязательным и в других дисциплинах. Он делается только из круглых труб, т.к. скругленные бока менее травмоопасны.
В зависимости от сложности конструкции каркаса возможны различные варианты усиления. Начиная от простого — бугеля-арки над головами водителя и пассажира — и заканчивая сложным — пространственным скелетом, объединяющим в одну силовую структуру чашки передней и задней подвески, пороги и боковины, а также клетку безопасности самого салона. В обязательном порядке каркас применяют в целях уменьшения деформации крыши при опрокидывании автомобиля и для предотвращения тяжелых травм, ну или на худой конец, для сохранения жизни)))
Клетка безопасности должна быть разработана и изготовлена так, чтобы, при правильной установке, она существенно уменьшала деформацию кузова и снижала риск получения травм лицами, находящимися внутри автомобиля.
Важнейшие отличительные черты клетки безопасности – совершенная конструкция, разработанная для конкретного автомобиля, адекватный монтаж и тщательная подгонка к форме кузова.
Материалом для изготовления каркасов являются холоднотянутые стальные трубы (по ГОСТ’у 8734-58 диаметром 38 мм и толщиной стенки 2.8 мм для автомобилей массой до 1200кг), в редких случаях — алюминий. На практике трубы для каркаса безопасности используют следующие: 45х2,5; 40х2,0 см. В среднем каркас безопасности весит около 40 кг, более увесистая конструкция зависит от сложности. Поверх труб на некоторые участки наносят защиту: обшивают элементы каркаса поролоном (толщина 3-5 мм) или вспененной изоляцией. Все это делается, с одной стороны, для эстетики, а с другой — в целях безопасности при посадке в автомобиль.
Разделяют два вида каркасов:
1.- Сваренный (вваренный) каркас — обычно сложный по конструкции, связанный с силовой структурой автомобильного кузова, применяется при серьезном индивидуальном тюнинге. Установка каркаса безопасности в данном случае сложная и кропотливая работа. Необходимо разобрать весь салон до металла, проделать технические отверстия в разных частях кузова для установки труб, соединить их между собой и все это дело сварить.
2.- Сборно-разборные каркасы — это чаще всего клетка безопасности в салоне, закрепленная к боковой стойке, порогу-полу. Все трубы соединены между собой болтами, именно поэтому в любой момент можно выкрутить болты и разобрать всю конструкцию. Так же его называют болтовой каркас безопасности.
Омологация — это согласование конструкции, материала и технологии изготовления каркасов безопасности с представителями FIA или национальной автоспортивной федерации (в нашем случае РАФ). В частности, если производитель собирается использовать в своем каркасе материал, отличающийся по характеристикам от требований FIA, каркас должен быть подвергнут статическим нагрузочным испытаниям (говоря проще провести тест на прочность), или должен быть представлен численный расчет прочности по определенной методике.
В то же время FIA допускает применение и неомологированных каркасов (некоторые их называют «гражданскими» или «сборно-разборные»). В таком случае каркас должен быть сделан из определенной стали, труб определенных размеров, иметь определенную конструкцию и крепиться к кузову болтами.
На этом пока все, чем дальше тем глубже познания будут в безопасности автоспорта.
🔧 Каркас безопасности в автомобиле
Всем привет буду кидать инфу всякую разную, может что и пригодится вам!:)
Какие? Зачем? Для чего?
Каркас безопасности — пространственная конструкция, предназначенная для предотвращения серьезной деформации кузова в случае столкновения или переворота автомобиля
Изначально каркасы безопасности применялись в раллийных гонках, но позже их применение стало обязательным и в других дисциплинах. Он делается только из круглых труб, т.к. скругленные бока менее травмоопасны.
Каркас бывает разборным (сборным) и не разборным (вваренным):
Сборно-разборные каркасы — это чаще всего клетка безопасности в салоне, закрепленная к боковой стойке, порогу-полу. Все трубы соединены между собой болтами, именно поэтому в любой момент можно выкрутить болты и разобрать всю конструкцию. Так же его называют болтовой каркас безопасности.
Сваренный (вваренный) каркас — обычно сложный по конструкции, связанный с силовой структурой автомобильного кузова, применяется при серьезном индивидуальном тюнинге. Установка каркаса безопасности в данном случае сложная и кропотливая работа. Необходимо разобрать весь салон до металла, проделать технические отверстия в разных частях кузова для установки труб, соединить их между собой и все это дело сварить.
Если к бутафорному (сборному) каркасу предъявлять какие-то особенные требования бессмысленно, т.к. конструкция не дает максимальной жесткости, то к спортивным, гоночным определены жесткие требования по форме, размерам, применяемым материалам и установке.
Каркасы жесткости существуют для двух или четырехдверных кузовов (двухдверные кузова и каркасы априори жестче). Также стоит отметить, что при установке большинства сложных каркасов машина превращается из 4-5 местной в двухместную.
Поскольку задние сиденья отдают для переплетения и крепления труб. Исходя из размера труб их установки, каркас создает определенные трудности с обзорностью. К ним зачастую крепят четырех или пятиточечные ремни безопасности. Если Вы решитесь установить в свой автомобиль каркас безопасности (и многоточечные ремни), пройти техосмотр в России на такой машине будет весьма затруднительно – для этого нужно получить сертификат НАМИ. Да и эксплуатация по городу машин с каркасами по суди дела запрещена. вк.ком/autobap В законах прописано, что управлять транспортным средством с каркасом можно только в шлеме и тут же подвох, что в шлеме ездить по городу запрещено. Идиотека и дурдом одним словом.
Материалом для изготовления каркасов являются холоднотянутые стальные трубы (по ГОСТ’у 8734-58 диаметром 38 мм и толщиной стенки 2.8 мм для автомобилей массой до 1200кг), в редких случаях — алюминий. На практике трубы для каркаса безопасности используют следующие: 45х2,5; 40х2,0 см.
В среднем каркас безопасности весит около 40 кг, более увесистая конструкция зависит от сложности. Часто трубы каркаса безопасности окрашивают в яркие цвета. Поверх труб на некоторые участки наносят защиту: обшивают элементы каркаса поролоном (толщина 3-5 мм) или вспененной изоляцией. Все это делается, с одной стороны, для эстетики, а с другой — в целях безопасности при посадке в автомобиль.
Каркас безопасности: оборудовать можно, но ездить с ним по дорогам — нет
Часто приходится слышать вопрос, можно ли ездить по дорогам общего пользования на обычном серийном автомобиле с вмонтированным каркасом безопасности? Однозначный ответ НЕТ здесь вряд ли кого-то устроит. Давайте разберемся вместе.
Вначале обратимся к официальной формулировке. «Каркас безопасности представляет собой пространственную конструкцию, предназначенную для предотвращения серьезной деформации кузова в случае столкновения или переворота автомобиля» (РАФ, перевод ст. 253 приложения J МСК FIA).
Основное предназначение каркаса безопасности – сохранить жизненное пространство для экипажа при столкновении, опрокидывании и т.д. Вначале каркасы были обязательными лишь для раллийных гонок, а впоследствии стали применяться и в других дисциплинах. То есть речь идет о спортивных соревнованиях. Здесь следует добавить, что происходящие на таких мероприятиях аварии не относятся к ДТП, а водитель, даже в самом тяжелом случае, не понесет ответственность за свои действия согласно КоАПу или УК РФ.
Поэтому и требования, предъявляемые к машинам, участвующим в спортивных соревнованиях – особые. Тот же каркас во многих случаях должен иметь омологацию и сертификат, наличие которых проверяет техническая инспекция.
Но станет ли омологация каркаса (РАФ или даже FIA) основанием для использования его в автомобиле, предназначенном для движения по дорогам общего пользования? Конечно же, нет. Доехать с каркасом удастся лишь до более-менее подкованного сотрудника ГИБДД, который тут же найдет множество оснований (самое распространенное – внесение изменений в конструкцию без согласования) для запрета дальнейшей эксплуатации машины. Само собой, со снятием номерных знаков.
Можно ли узаконить установку каркаса безопасности в обычный автомобиль? Теоретически – да. Практически… Судите сами. Для этого придется обратиться в ГИБДД за соответствующим разрешением. Но даже в том случае, если удастся его получить, радоваться не стоит. Придется опять ехать к чиновникам с целым пакетом документов. Понадобится:
— акт выполненных работ (они должны производиться в сертифицированной СТО или мастерской);
— заявление – декларация с подробным описанием изменений конструкции;
— копию лицензии изготовителя каркаса;
— сертификат на каркас.
После этого, может быть, удастся получить Свидетельство об установки нестандартного оборудования. Только на его основании каркас вносится в ПТС.
Удастся ли зарегистрировать автомобиль с каркасом безопасности? И в этом случае ответ отрицательный.
В ГИБДД непременно сошлются на приказ МВД РФ №1001/2008 года, утвердивший Правила регистрации автомототранспортных средств (в редакции 2011 года):
Ч. 3. Не подлежат регистрации в Госавтоинспекции и не принимаются к производству регистрационных действий транспортные средства:
конструкция которых или внесенные в конструкцию изменения не соответствуют требованиям действующих в Российской Федерации правил, нормативов и стандартов в области обеспечения безопасности дорожного движения или сведениям, указанным в представленных документах.
Некоторые юристы советуют, мол, если автомобиль прошел техосмотр, на дороге к нему вопросов не будет. Это не совсем так. Не стоит забывать, что с этого года действует новый порядок ТО. Проводят его коммерческие организации, которые контролируют ГИБДД и страховщики. Вряд ли кто-то захочет взять на себя ответственность и закрыть глаза на установленный в салоне каркас, чтобы выдать заветный талон. Так ведь и без лицензии остаться можно.
И напоследок. Если автомобиль с каркасом, ездить в таком согласно правил придется только в шлеме. Причем постоянно.
